Installation

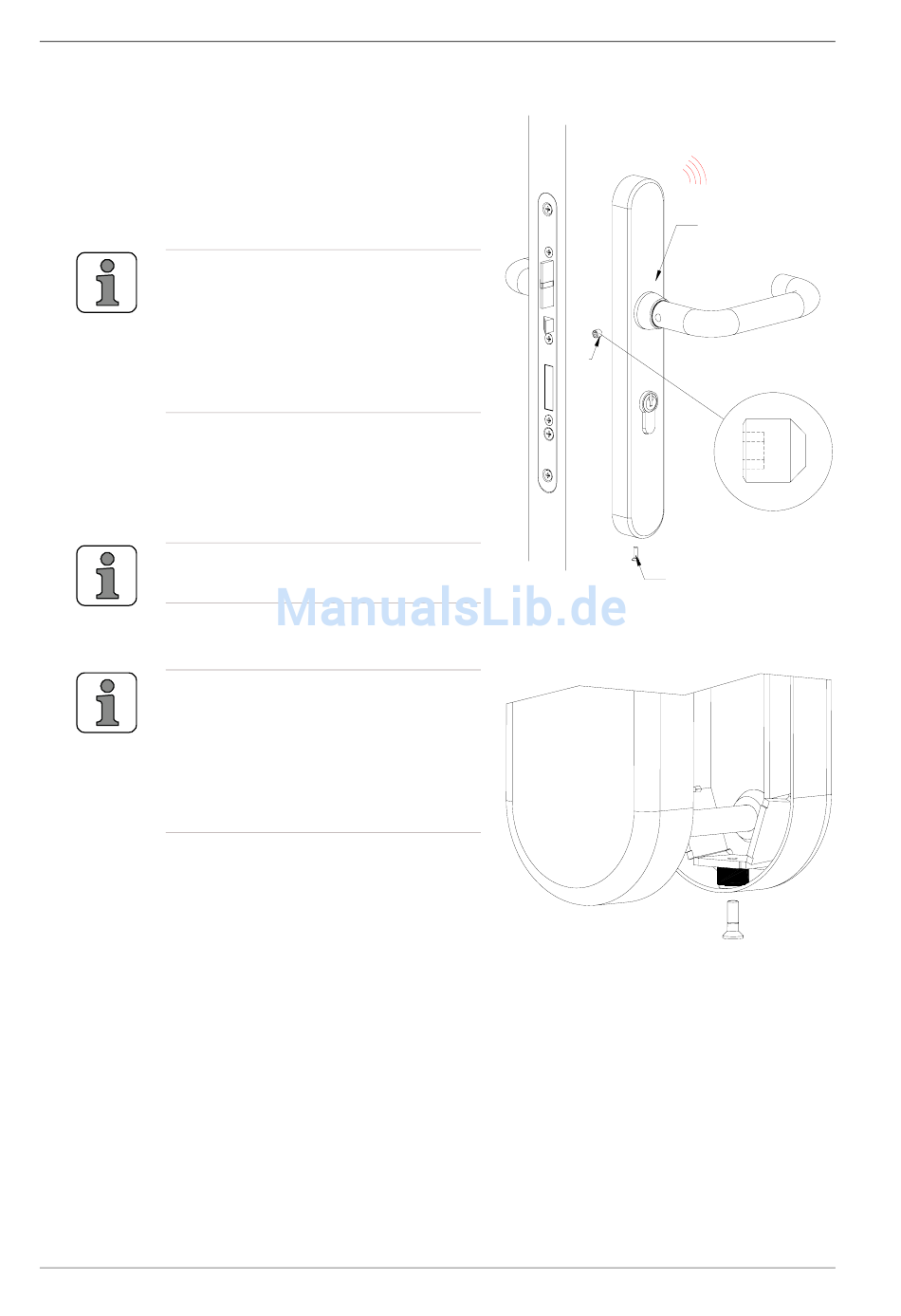

Innenschild montieren
1. Innenschild aufstecken und
Hinweis: Für den Batteriewechsel
die M3 Schraube (13) entfernen,
Schraubendreher in die Senkung
der Schraube einführen und durch
Anheben des Schraubendrehers das
Innenschild abziehen.
2. M6 Befestigungsschraube
Wichtig: Nur flache Befestigungs-
schraube (12) verwenden!
Hinweis: Bei der Kaba TouchGo
c-lever Variante mit Breitschild
(55mm) wird zur besseren Abstütz-
ung des Innenschildes zwischen
Innenbeschlag und Innenschild
eine Distanzscheibe eingesetzt.
- 18 -
von unten mit M3 Schraube
(13) befestigen.
flach (12) in den Drücker ein-
schrauben.
12
K2tgo701-de-2010-06 - Kaba TouchGo c-lever
Installationsanleitung
CLICK
2
13
