Messwertausgabe bei einem Puls mit mehreren Echos

Die Baureihe LMS5xx Lite kann bis zu 2, der LMS5xx PRO/Heavy Duty bis zu 5 reflektierte
Pulse (Echos) messen. Die Messwerte können entsprechend den Einstellungen des Echo-
Filters im Messwert-Telegramm ausgegeben oder in der Feldapplikation benutzt werden
(siehe Abschnitt 3.9.2 „Filter" auf Seite
wenn der vom LMS5xx gesendete Puls auf mehrere Regentropfen, Nebel, Glas usw. trifft.
Unter solchen Bedingungen können Teile der Energie reflektiert werden, wodurch
reflektierte Pulse oder Echos entstehen. Der größte Teil der Energie des ausgesandten
Pulses wird seinen Weg fortsetzen und schließlich vom tatsächlichen Zielobjekt reflektiert
werden. Der LMS5xx PRO/Heavy Duty kann bis zu 5 empfangene Echos auswerten.
Sendeimpuls
Empfangene Echos

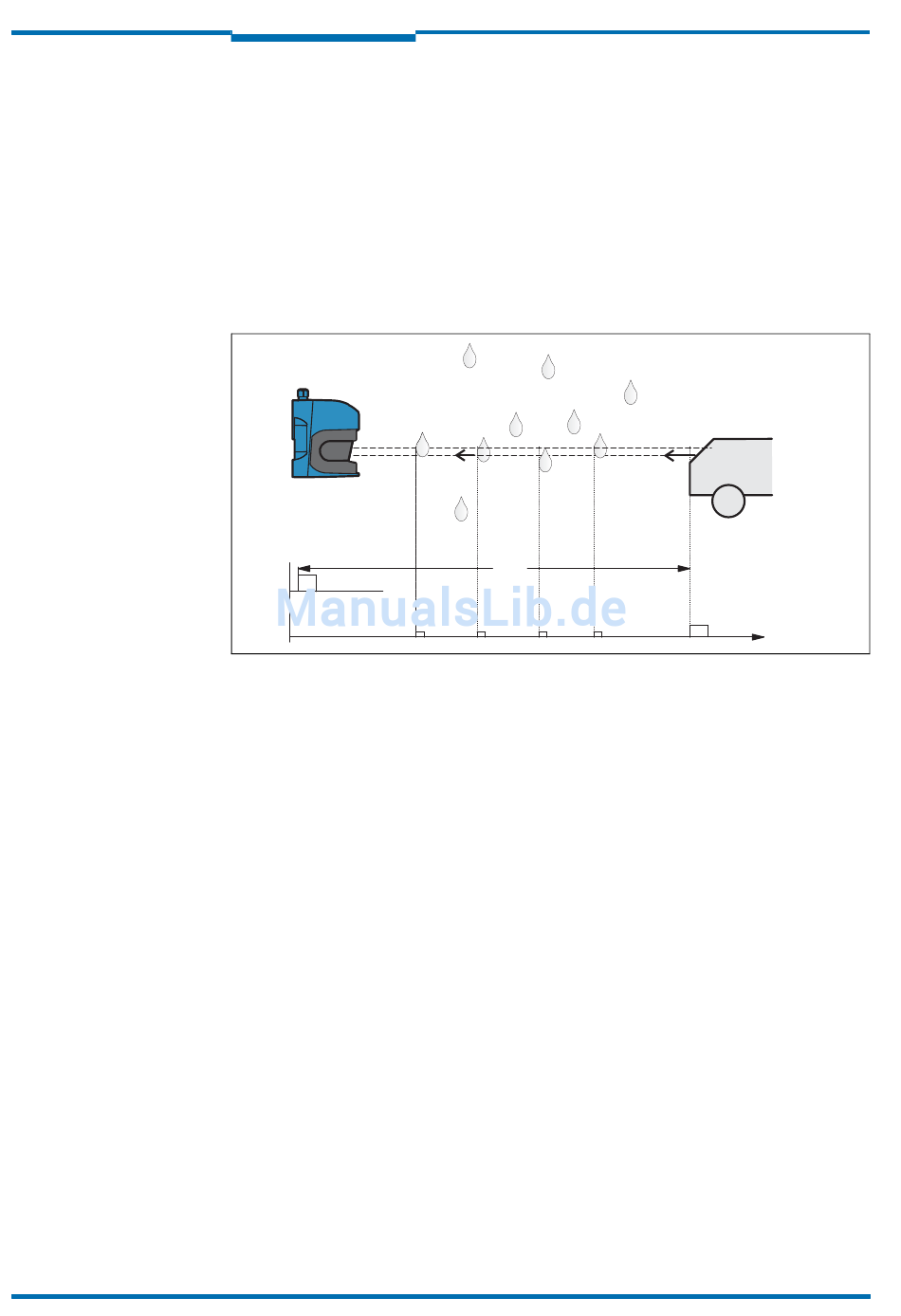

Abb. 19: Arbeitsprinzip bei der Messung des fünften empfangenen Echos (LMS5xx PRO/Heavy
Duty)
Wenn der Echo-Filter auf E
erste Echo und ignoriert alle folgenden Echos.
Mit A E empfängt der Sensor bis zu 2 (Lite) oder sogar 5 (PRO/Heavy Duty ) Echos.
LLE CHOS
Er zeigt alle im SOPAS-Monitor an und gibt alle empfangenen Echo-Werte im Messwert-
Telegramm aus (keine Werte werden als 0 angezeigt).
Mit der Einstellung L
ETZTES
zeigt jedoch nur das letzte empfangene Echo an und ignoriert alle vorhergehenden Echos.
Im Messwert-Telegramm wird nur ein Wert ausgegeben.
Der L E -Filter kann zum Beispiel bei schlechten Wetterbedingungen (Regen/
ETZTES CHO
Schnee/Nebel) zu besseren Ergebnissen führen oder spezielle Applikationen wie das
Messen durch eine Scheibe überhaupt erst ermöglichen.
Wenn eine Messung durch ein Fenster erforderlich ist, dann wird eine leichte Schräg-
stellung des Fensters zum Sensor (<> 90°) empfohlen, um direkte Reflexionen zum Sensor
(Spiegeleffekt) zu vermeiden.
