Betriebsanleitung
Lasermesssensoren LMS5xx

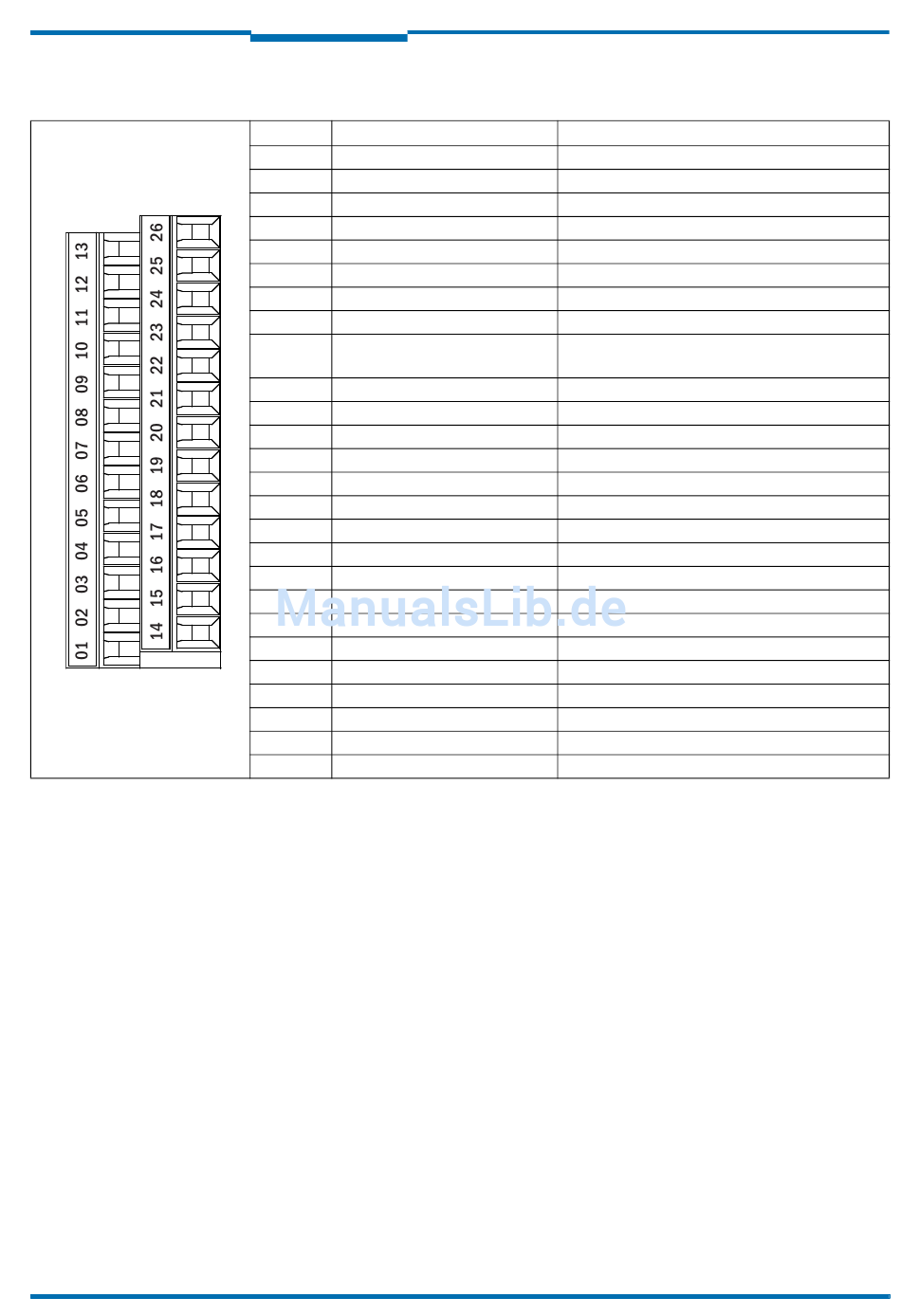

Tab. 23: LMS500 PRO Indoor: Klemmenbelegung des Anschlusses „Power/Data/I/O" (2 x Klemmenleiste, 13-polig)
8013795/ZM63/2017-05-09
Elektroinstallation
LMS500 PRO Indoor: Anschluss „Power/Data/I/O" im Systemstecker
Klemme Signal
01 V
S
02 GND
03 OUT1
04 OUT2
05 OUT3
06 IN1
07 IN2
08 GND IN1/2
09 GND IN3/4/IN Sync
10 IN3
11 IN4/IN Sync
12 OUT4
13 OUT5
14 V OUT
S
15 GND V OUT
S
16 TD+
17 TD–/TxD
18 GND RS
19 RD–/RxD
20 RD+
21 Shield RS
22 Shield CAN
23 CAN H
24 GND CAN
25 CAN L
26 OUT6/OUT Sync
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Funktion
Versorgungsspannung Sensor
Masse Sensor
Schaltausgang 1
Schaltausgang 2
Schaltausgang 3
Schalteingang 1
Schalteingang 2
Masse Schalteingänge 1 und 2
Masse Schalteingänge 3 und 4/ Eingang
Synchronisation
Schalteingang 3
Schalteingang 4 / Eingang Synchronisation
Schaltausgang 4
Schaltausgang 5
Versorgungsspannung Schaltausgänge
Masse Versorgungsspannung Schaltausgänge
Sender RS-422
Sender RS-422/RS-232
Masse RS-422/RS-232
Empfänger RS-422/RS-232
Empfänger RS-422
Schirm RS-422/RS-232
Schirm CAN-Bus
CAN-Bus high
Masse CAN-BUS
CAN-Bus low
Schaltausgang 6 / Ausgang Synchronisation
Kapitel 6
