Kapitel 6
2
1
5
3
4

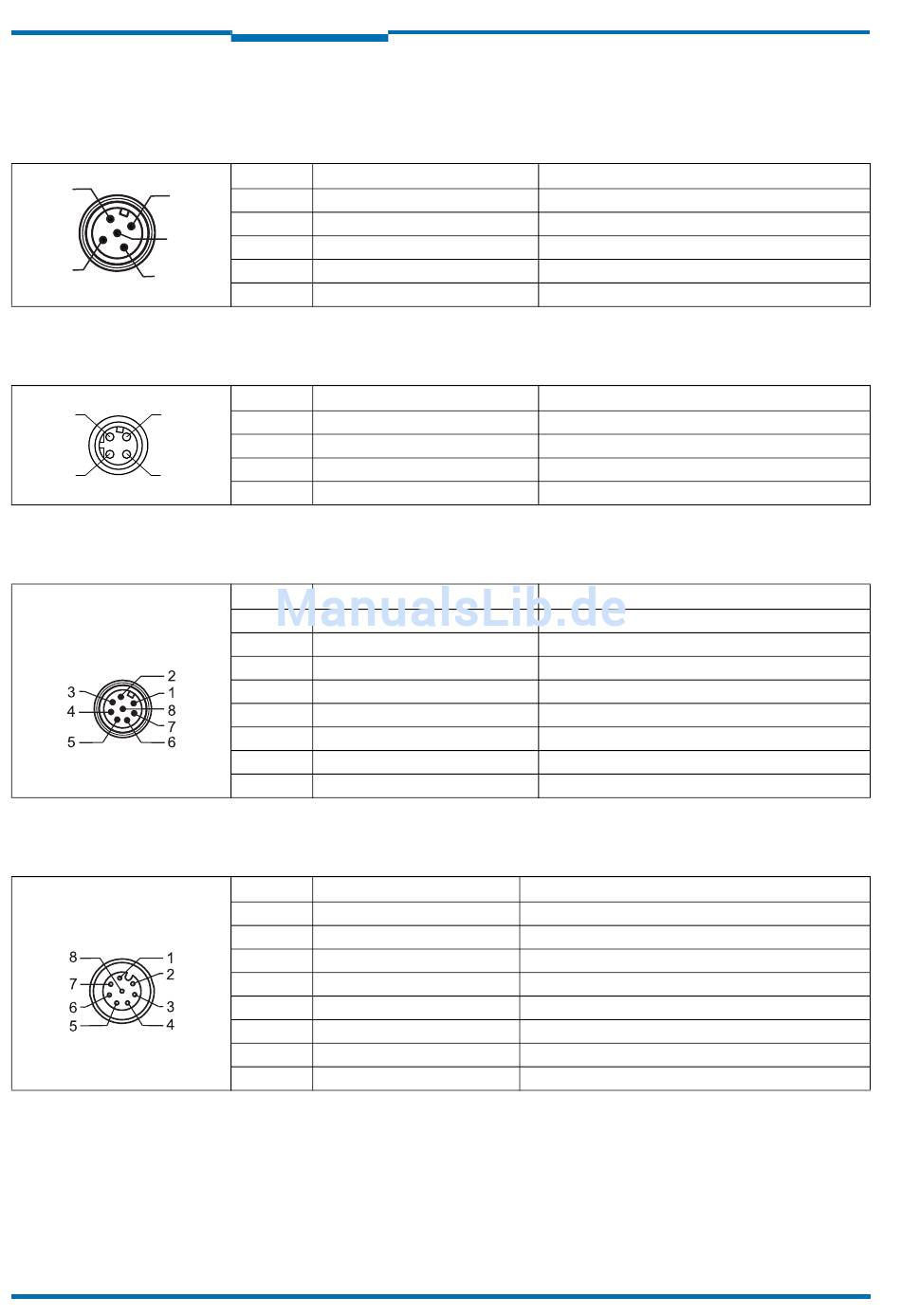

Tab. 30: LMS531 Lite Security Outdoor: Pinbelegung des Anschlusses „Power" (M12-Stecker, 5-polig, A-codiert)
2 3
1 4
Tab. 31: LMS531 Lite Security Outdoor: Pinbelegung des Anschlusses „Ethernet" (M12-Dose, 4-polig, D-codiert)
Tab. 32: LMS531 Lite Security Outdoor: Pinbelegung des Anschlusses „Inputs" (M12-Stecker, 8-polig, A-codiert)
Tab. 33: LMS531 Lite Security Outdoor: Pinbelegung des Anschlusses „Alarm" (M12-Dose, 8-polig, A-codiert)
76
Elektroinstallation
6.3.3 Anschlüsse des LMS531 Security Outdoor
LMS531 Lite und PRO Security Outdoor: Anschluss „Power"
Pin Signal
1 V
S
2 V heat.
S
3 GND
4 Reserviert
5 GND heat.
LMS531 Lite und PRO Security Outdoor : Anschluss „Ethernet"
Pin Signal
1 TX+
2 RX+
3 TX–
4 RX–
LMS531 Lite Security Outdoor: Anschluss „Inputs"
Pin Signal
1 A/DA (IN1)
2 WT (IN2)
3 Reserviert
4 Reserviert
5 Reserviert
6 Reserviert
7 IN 3
8 GND IN
LMS531 Lite Security Outdoor: Anschluss „Alarm"
Pin Signal
1 Alarm A
2 Alarm B
3 Alarm R A
4 Alarm R B
5 Error A
6 Error B
7 Sab
8 GND Sab
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Lasermesssensoren LMS5xx
Funktion
Versorgungsspannung Sensor
Versorgungsspannung Heizung
Masse Sensor
Nicht belegen!
Masse Heizung
Funktion
Sender+
Empfänger+
Sender–
Empfänger–
Funktion
Scharf/Unscharf (Schalteingang 1)
Gehtest (Schalteingang 2)
Nicht belegen!
Nicht belegen!
Nicht belegen!
Nicht belegen!
Schalteingang 3
Masse aller Schalteingänge
Funktion
Alarmausgang (Relais), Kontakt A
Alarmausgang (Relais), Kontakt B
Alarmausgang, Widerstandsüberwachung, Kontakt A
Alarmausgang, Widerstandsüberwachung, Kontakt B
Fehlerausgang (Relais), Kontakt A
Fehlerausgang (Relais), Kontakt B
Sabotageausgang
Masse Sabotageausgang
8013795/ZM63/2017-05-09
Betriebsanleitung
