Kommunikation
2.2 Kommunikation PROFINET

PN/IO mit einseitiger Peripherie

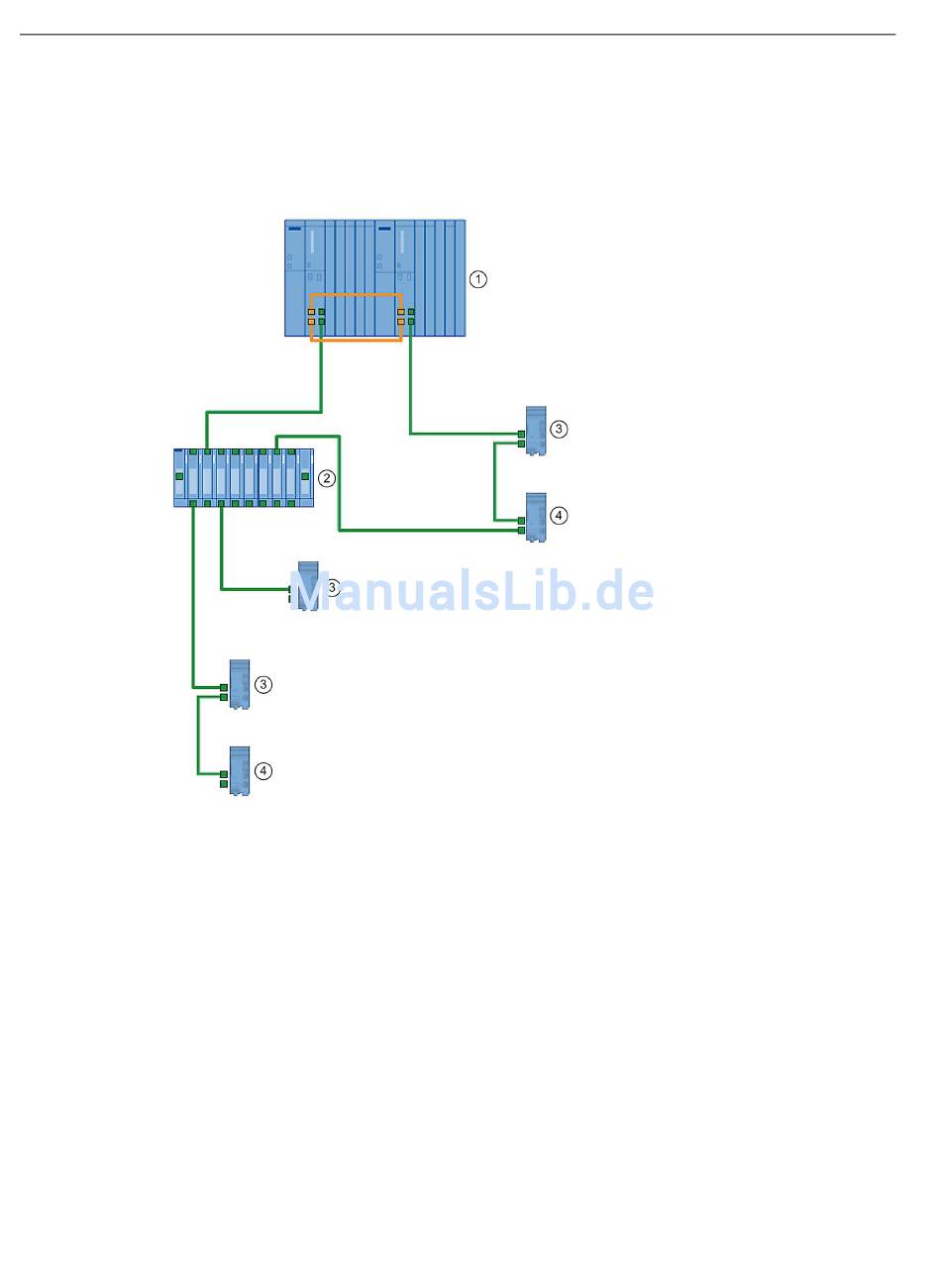

Nachfolgendes Bild zeigt einen möglichen topologischen Aufbau mit einem Switch. Zwei
IO-Devices sind einseitig (nicht redundant) angebunden, die drei weiteren IO-Devices sind
systemredundant angebunden.
Bild 2-18
①
S7-400H-System
②
SCALANCE (z. B. X400)
③
SIMOCODE pro als redundantes IO-Device
④
SIMOCODE pro als einseitiges IO-Device

Maximale Anzahl von IO-Devices

Sie können an den beiden integrierten PN/IO-Schnittstellen insgesamt maximal 256
IO-Devices anschließen. Die Stations-Nummern liegen zwischen 1 und 256 und müssen
über beide PN/IO-Schnittstellen eindeutig sein, d. h., sie dürfen nicht doppelt vorkommen.
60
S7-400 H-System mit redundanter und einseitiger Peripherie
