Kommunikation
2.4 Kommunikation EtherNet/IP
Schrittfolge bei Integration mittels generischem Ethernet Modul
1. Verbinden Sie das Gerät über eine Ethernet-Leitung mit der Steuerung
2. Fügen Sie dem Ethernet-Netz der Kommunikationskarte (z. B. der 1756-EN2TR) ein
neues generisches Ethernet-Modul hinzu.
3. Geben Sie den symbolischen Namen und die IP-Adresse des SIMOCODE pro
EIP-Geräts ein. Die IP-Adresse muss mit der via BOOTP/DHCP oder SIMOCODE ES
parametrierten IP-Adresse übereinstimmen
4. Geben Sie die gewünschten Verbindungsparameter anhand von "Assembly Instance"
und "Size" ein. Im Register "Connection" besteht optional die Möglichkeit, die
voreingestellte RPI (requested packet intervall)-Zeit zu ändern.

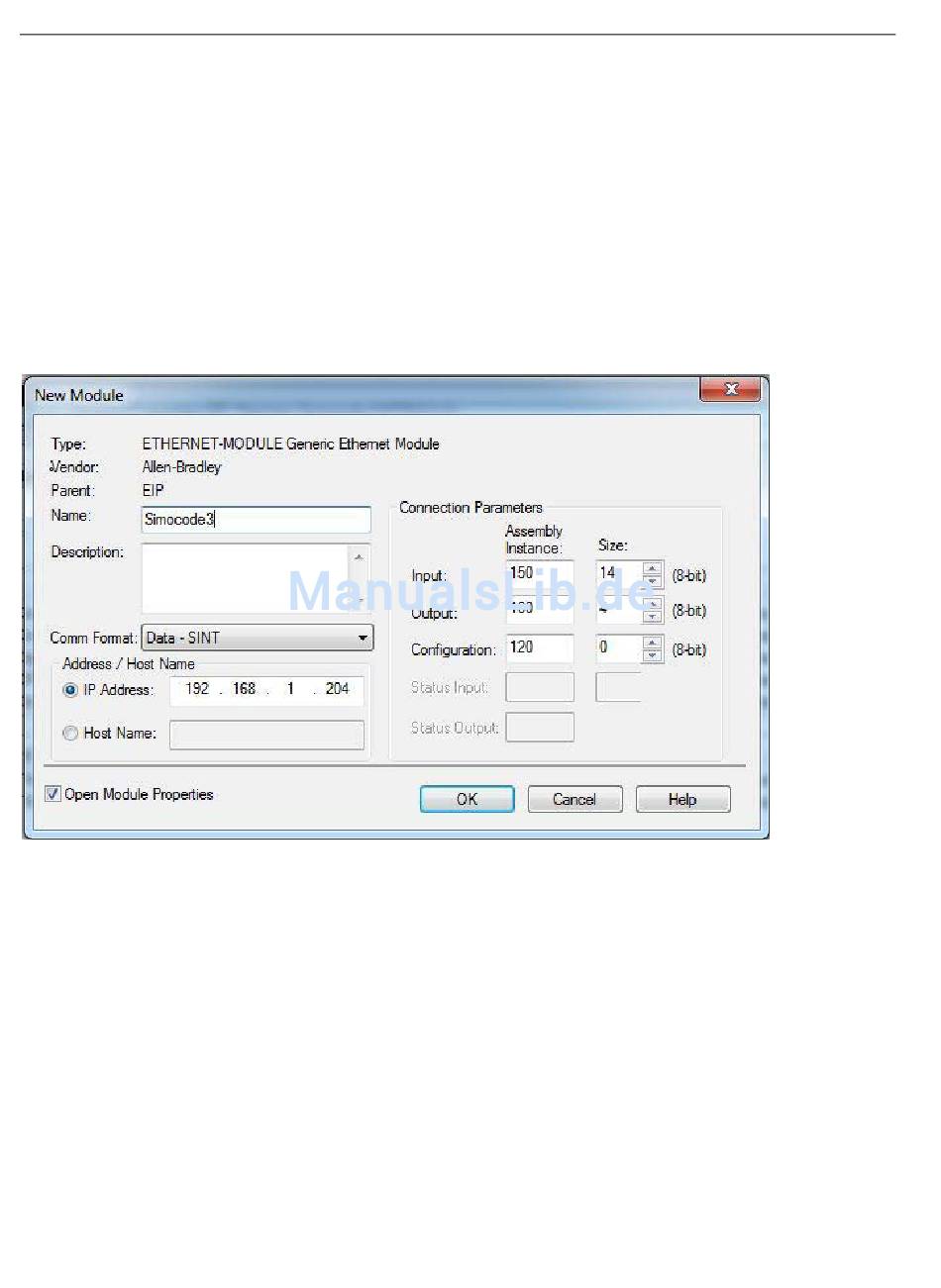

Bild 2-33 Neues generisches Ethernet-Modul in Studio 5000 hinzufügen
120
SIMOCODE pro - Kommunikation
Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002
