Siemens SIMOCODE pro Handbuch Seite 27

Alarme - Prozessalarm
Alarm-Quellen für Prozessalarme sind Prozess-Störungen, -Warnungen und -Meldungen.
Sobald SIMOCODE pro einen Prozessalarm stellt, wird in der SIMATIC-S7 der
Prozessalarm-OB 40 gestartet.

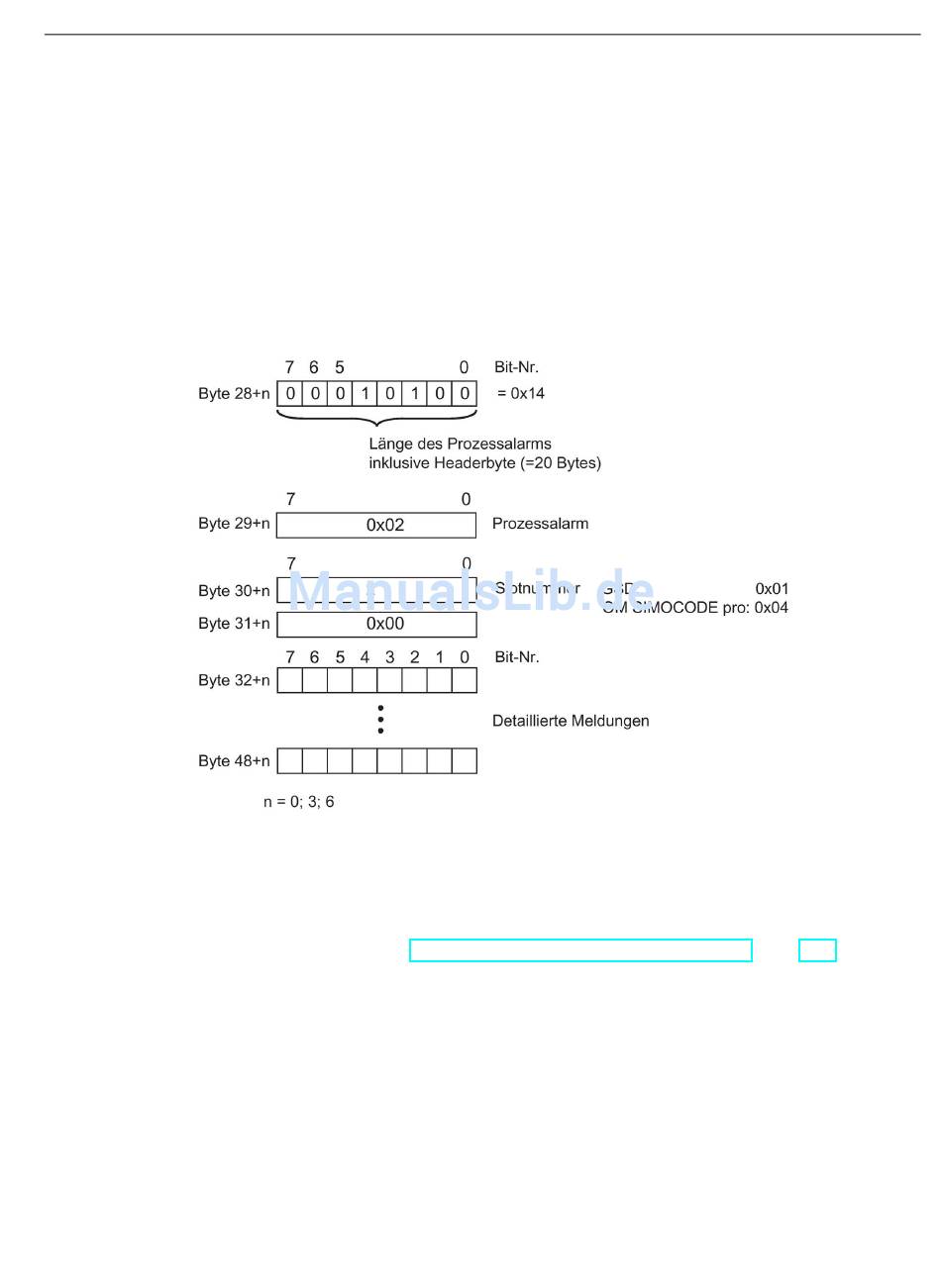

Prozessalarm - Aufbau
Der Prozessalarm ist wie folgt aufgebaut:
Bild 2-9
Das Anfangs-Byte des Blocks für Prozessalarme kann sich - abhängig von der Anzahl der
Blöcke für die kanalbezogene Diagnose - um 3 Byte oder 6 Byte verschieben.
Die detaillierten Meldungen finden Sie im Kapitel "Detaillierte Meldungen der
Slave-Diagnose" im Kapitel Detaillierte Meldungen der Slave-Diagnose (Seite 156).
SIMOCODE pro - Kommunikation
Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002
Aufbau Prozessalarm
Kommunikation
2.1 Kommunikation PROFIBUS
27
