2.2 Kommunikation PROFINET
Mögliche Topologien
Sie können Systemredundanz unter PROFINET auch mit anderen PROFINET-Funktionen
kombinieren.
Systemredundanz mit Medienredundanz:

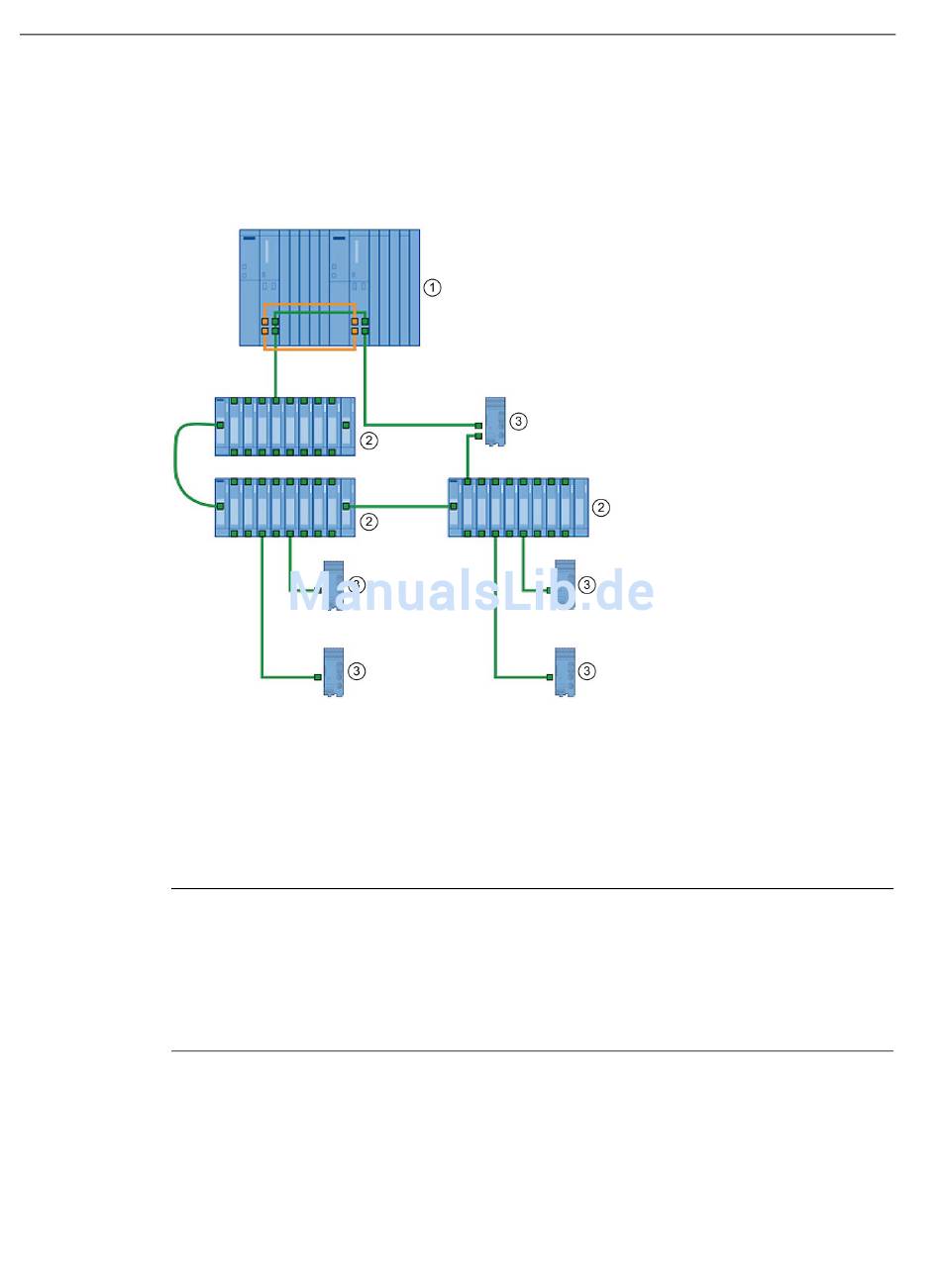

Bild 2-22
①
S7-400H System
②
SCALANCE X400 (einseitige Peripherie)
③
SIMOCODE pro V PN (einseitige/systemredundante Peripherie)
④
SIMOCODE pro V PN (MRP, einseitige/systemredundante Peripherie)
Hinweis
Ansprechüberwachungszeit der IO-Devices
Die RT-Kommunikation wird unterbrochen (Stationsausfall), wenn die Rekonfigurationszeit
des Rings größer als die gewählte Ansprechüberwachungszeit der IO-Devices ist.
Wählen Sie deshalb die Ansprechüberwachungszeit der IO-Devices ausreichend groß. Dies
gilt auch für mit MRP konfigurierte IO-Devices außerhalb des Rings.
64
Beispielkonfiguration Systemredundanz mit MRP
