2.1 Kommunikation PROFIBUS
Alarme - Diagnosealarm
Alarm-Quellen für Diagnosealarme sind Gerätefehler oder Parameterfehler.
Sobald SIMOCODE pro einen Diagnosealarm stellt, wird in der SIMATIC-S7 der
Diagnosealarm OB 82 gestartet.
Diagnosealarm - Aufbau
Der Diagnosealarm ist wie folgt aufgebaut:
Bild 2-8
Das Anfangs-Byte des Blocks für Diagnosealarme kann sich - abhängig von der Anzahl der
Blöcke für die kanalbezogene Diagnose - um 3 Byte oder 6 Byte verschieben.
Eine Beschreibung der im Datensatz 1 enthaltenen Informationen finden Sie im Kapitel
Detaillierte Meldungen der Slave-Diagnose (Seite 156).
26

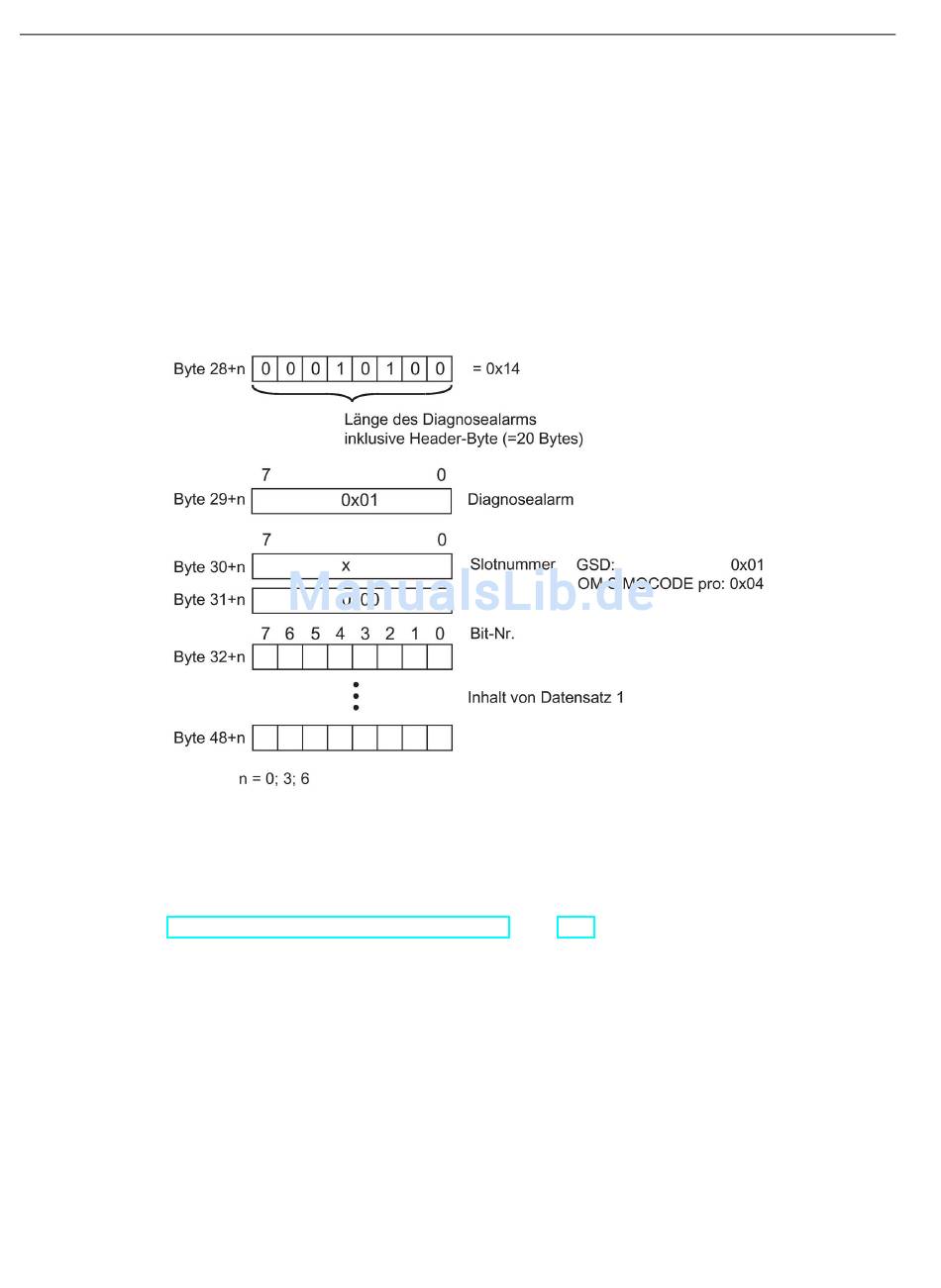

Aufbau Diagnosealarm
