Bedienungsanleitung
IX 345 – IX 348
Das Gerät überwacht die Konsistenzbedingung. Die x-Koordinate des neuen Stützpunktes muss größer als
der vorherige Wert sein. Sollte dies nicht zutreffen, dann leuchten am unteren Rand des Displays
6 Punkte als Warnsignal auf. Eine Übernahme des inkorrekten Stützpunktes mittels Cmd-Taste ist nicht
möglich. Bei der Betätigung der Cmd-Taste wird stattdessen der Fehlertext "E.r.r.-.L.O." ausgegeben.
Sie haben jederzeit die Möglichkeit, den Teach-Vorgang auf eine der folgenden beiden Arten abzubrechen:
1.
Drücken Sie für 2 Sekunden die Enter-Taste. Auf dem Display erscheint für etwa 1 sek „Stop".
Danach schaltet das Gerät in den Normalbetrieb zurück.
2.
Tun Sie einfach gar nichts. Nach etwa 10 Sekunden schaltet das Gerät automatisch in den
Normalbetrieb zurück.
In beiden Fällen werden die Linearisierungsparameter P01_x bis P16_y nicht geändert.

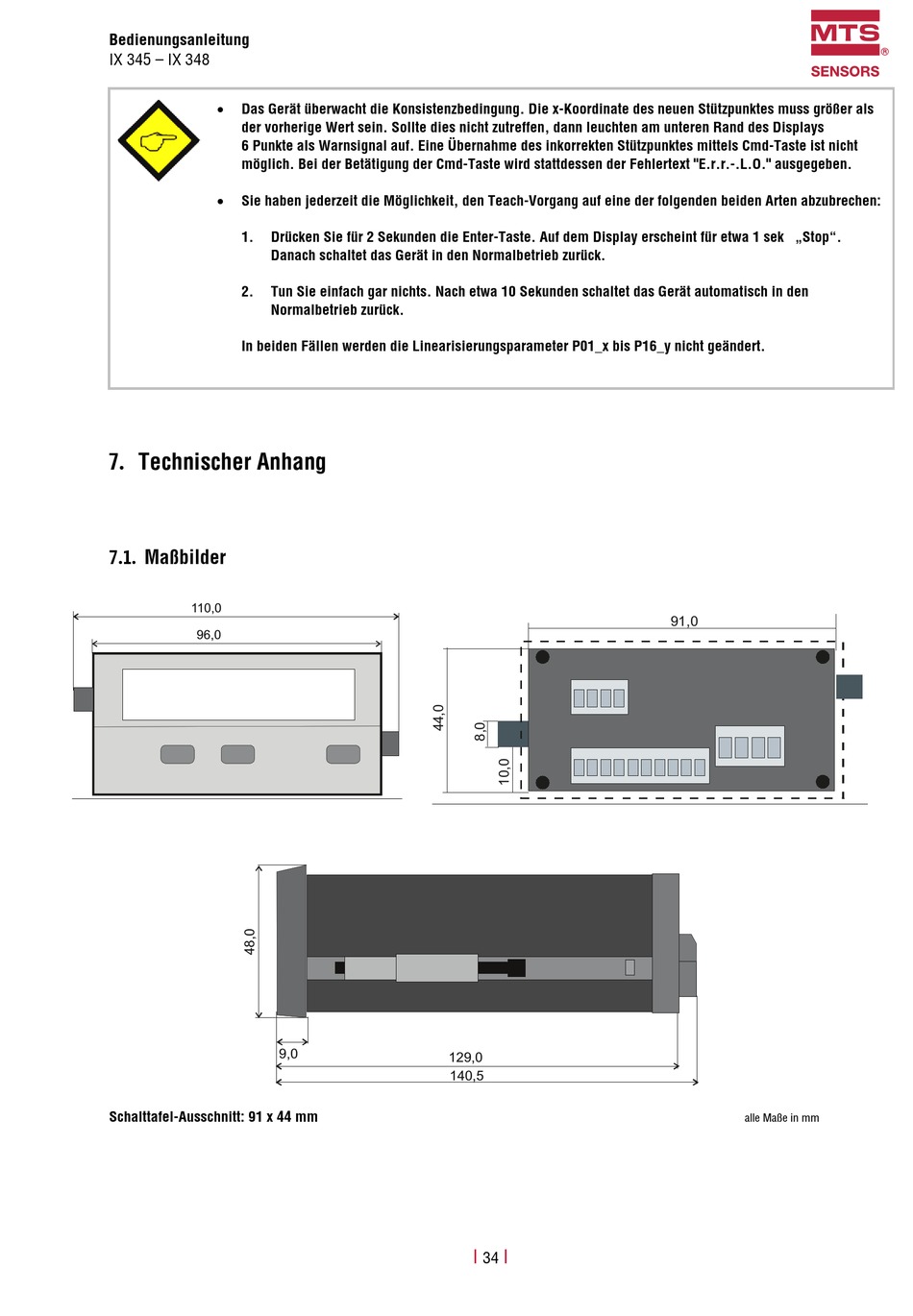

7. Technischer Anhang
7.1. Maßbilder
110,0
96,0
9,0
Schalttafel-Ausschnitt: 91 x 44 mm
129,0
140,5
I
I
34
91,0
alle Maße in mm
