Bedienungsanleitung
IX 345 – IX 348

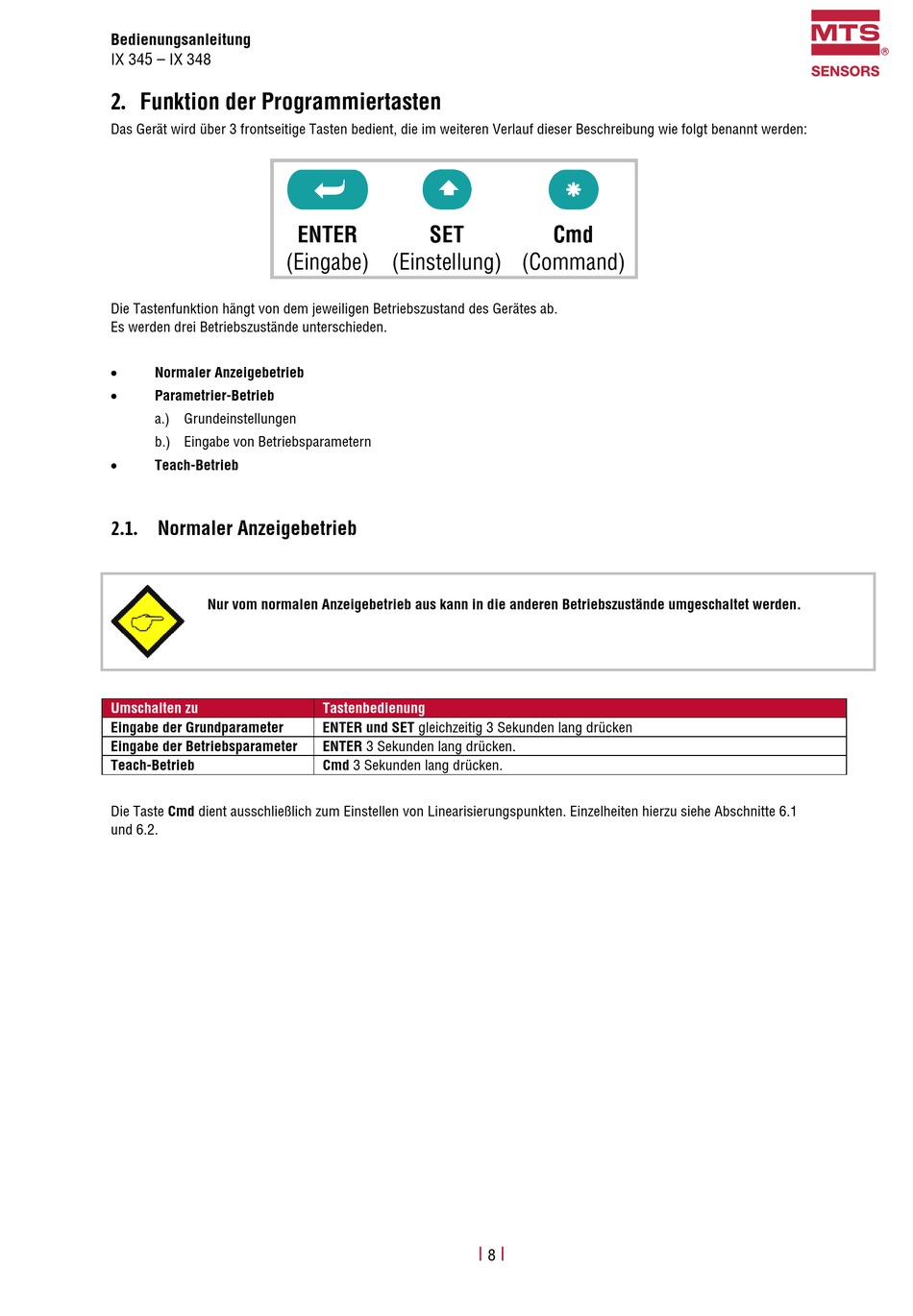

2. Funktion der Programmiertasten
Das Gerät wird über 3 frontseitige Tasten bedient, die im weiteren Verlauf dieser Beschreibung wie folgt benannt werden:
Die Tastenfunktion hängt von dem jeweiligen Betriebszustand des Gerätes ab.
Es werden drei Betriebszustände unterschieden.
Normaler Anzeigebetrieb
Parametrier-Betrieb
a.) Grundeinstellungen
b.) Eingabe von Betriebsparametern
Teach-Betrieb
2.1. Normaler Anzeigebetrieb
Nur vom normalen Anzeigebetrieb aus kann in die anderen Betriebszustände umgeschaltet werden.
Umschalten zu
Eingabe der Grundparameter
Eingabe der Betriebsparameter
Teach-Betrieb
Die Taste Cmd dient ausschließlich zum Einstellen von Linearisierungspunkten. Einzelheiten hierzu siehe Abschnitte 6.1
und 6.2.
ENTER
SET
(Eingabe)
(Einstellung)
Tastenbedienung
ENTER und SET gleichzeitig 3 Sekunden lang drücken
ENTER 3 Sekunden lang drücken.
Cmd 3 Sekunden lang drücken.
Cmd
(Command)
I
I
8
