Bedienungsanleitung
IX 345 – IX 348

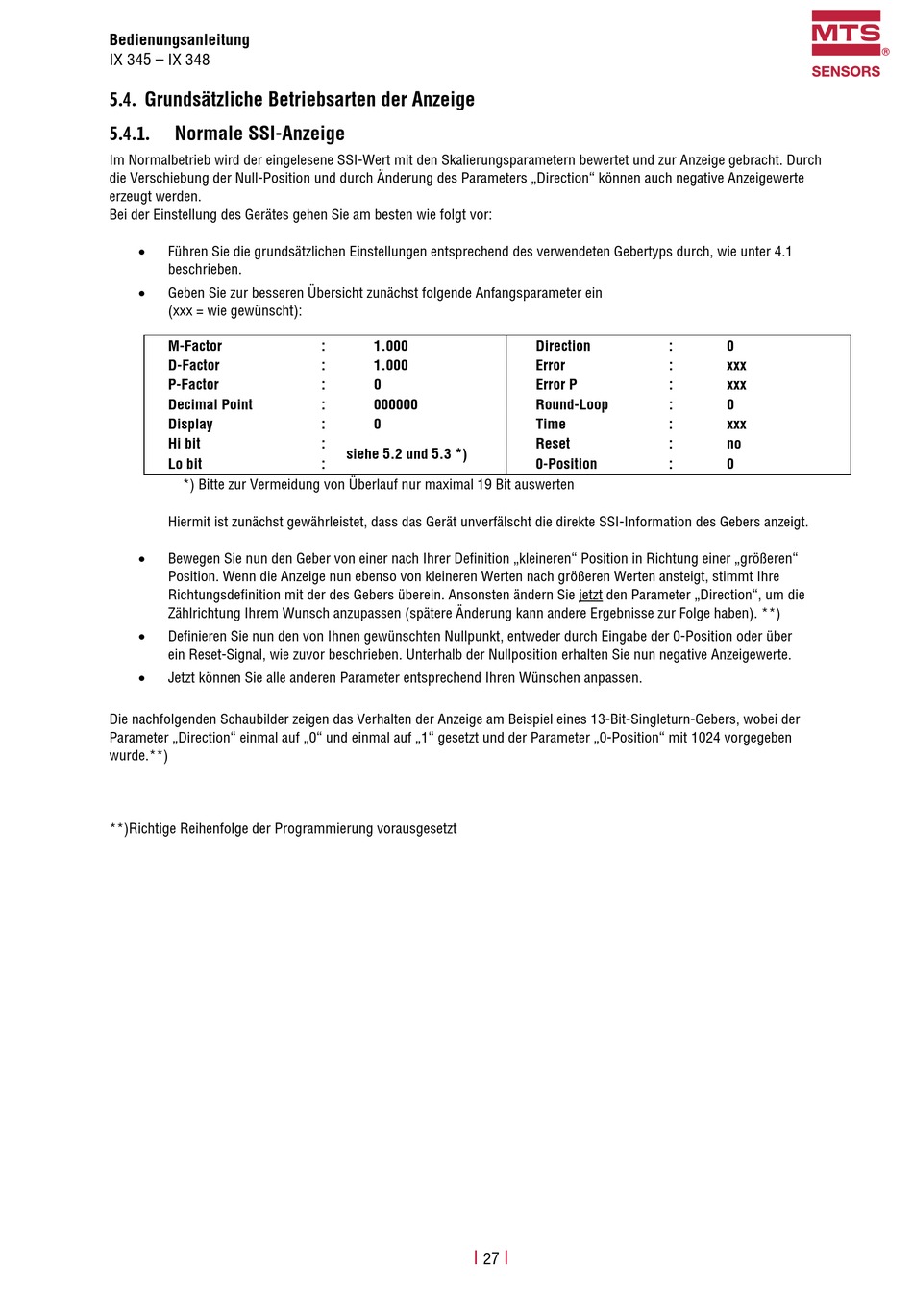

5.4. Grundsätzliche Betriebsarten der Anzeige
5.4.1.
Normale SSI-Anzeige
Im Normalbetrieb wird der eingelesene SSI-Wert mit den Skalierungsparametern bewertet und zur Anzeige gebracht. Durch
die Verschiebung der Null-Position und durch Änderung des Parameters „Direction" können auch negative Anzeigewerte
erzeugt werden.
Bei der Einstellung des Gerätes gehen Sie am besten wie folgt vor:
Führen Sie die grundsätzlichen Einstellungen entsprechend des verwendeten Gebertyps durch, wie unter 4.1
beschrieben.
Geben Sie zur besseren Übersicht zunächst folgende Anfangsparameter ein
(xxx = wie gewünscht):
M-Factor
D-Factor
P-Factor
Decimal Point
Display
Hi bit
Lo bit
*) Bitte zur Vermeidung von Überlauf nur maximal 19 Bit auswerten
Hiermit ist zunächst gewährleistet, dass das Gerät unverfälscht die direkte SSI-Information des Gebers anzeigt.
Bewegen Sie nun den Geber von einer nach Ihrer Definition „kleineren" Position in Richtung einer „größeren"
Position. Wenn die Anzeige nun ebenso von kleineren Werten nach größeren Werten ansteigt, stimmt Ihre
Richtungsdefinition mit der des Gebers überein. Ansonsten ändern Sie jetzt den Parameter „Direction", um die
Zählrichtung Ihrem Wunsch anzupassen (spätere Änderung kann andere Ergebnisse zur Folge haben). **)
Definieren Sie nun den von Ihnen gewünschten Nullpunkt, entweder durch Eingabe der 0-Position oder über
ein Reset-Signal, wie zuvor beschrieben. Unterhalb der Nullposition erhalten Sie nun negative Anzeigewerte.
Jetzt können Sie alle anderen Parameter entsprechend Ihren Wünschen anpassen.
Die nachfolgenden Schaubilder zeigen das Verhalten der Anzeige am Beispiel eines 13-Bit-Singleturn-Gebers, wobei der
Parameter „Direction" einmal auf „0" und einmal auf „1" gesetzt und der Parameter „0-Position" mit 1024 vorgegeben
wurde.**)
**)Richtige Reihenfolge der Programmierung vorausgesetzt
:
1.000
:
1.000
:
0
:
000000
:
0
:
siehe 5.2 und 5.3 *)
:
I
27
Direction
:
Error
:
Error P
:
Round-Loop
:
Time
:
Reset
:
0-Position
:
I
0
xxx
xxx
0
xxx
no
0
