Bedienungsanleitung
IX 345 – IX 348

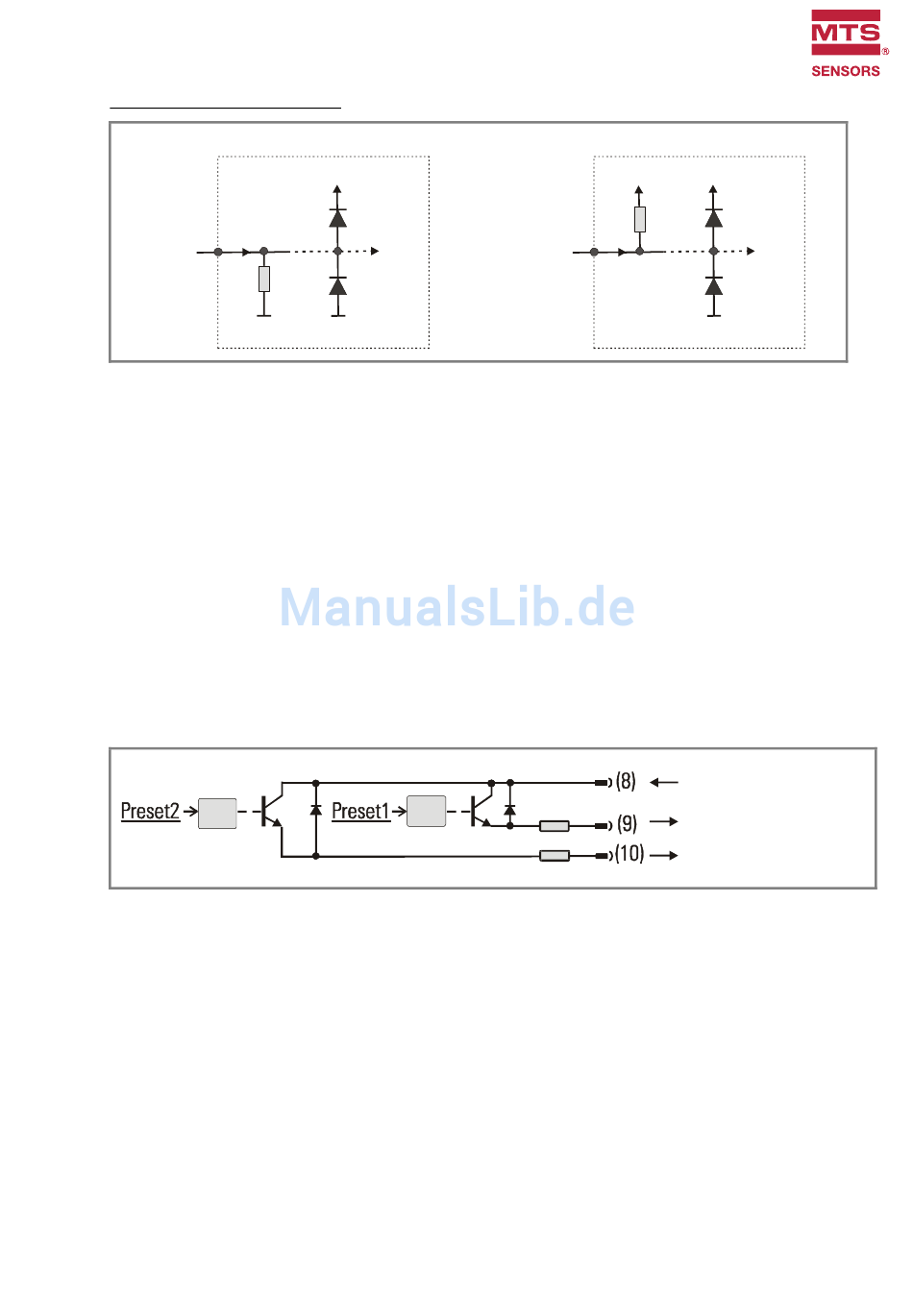

Typische Eingangsschaltung:
Input
4,7k
GND
Die Minimum- Impulsdauer am Reset- Eingang (C) ist 5 msek.
1.4. Skalierbarer Analogausgang (nur IX 346)
Es steht ein Spannungsausgang von 0...+10 V bzw. von –10...+10 V sowie ein separater Stromausgang 0/4...20 mA
proportional zur Anzeige zur Verfügung. Beide Ausgänge beziehen sich auf GND-Potential. Die Polarität des Ausgangssignals
richtet sich nach dem angezeigten Vorzeichen. Die Auflösung beträgt 14 Bit.
Der Spannungsausgang ist mit 2 mA belastbar, die Bürde am Stromausgang darf zwischen 0 und 300 Ω liegen.
Die Reaktionszeit des Analogausganges auf Änderungen der Geberposition beträgt ca. 7 msek.
1.5. Optokoppler - Transistor - Ausgänge (nur IX 347)
Das Schaltverhalten dieser potentialfreien Ausgänge ist programmierbar. Klemme 8 (COM+) muss mit dem positiven Pol der
zu schaltenden Spannung verbunden werden. Der zulässige Spannungsbereich ist 5...35 V und der zulässige Maximalstrom
150 mA pro Ausgang. Beim Schalten induktiver Lasten wird eine zusätzliche, externe Bedämpfung der Spule durch eine Diode
empfohlen.
Die Reaktionszeit der Schaltausgänge beträgt bei ohmscher Last ca. 5 msek.
Opto
PNP
+24V int.
GND
Opto
+24V int.
4,7k
Input
33 R
33 R
I
I
6
NPN
GND
Com+ (5 ... 35 V)
Output 1 (max. 150 mA)
Output 2 (max. 150 mA)
