5.4.3.
Betrieb mit Nullpunkt-Überschreitung
Ein besonderer Vorteil der Rundlauf-Funktion besteht auch darin, dass bei dieser Betriebsart die mechanische Null-Lage
des Gebers keine Rolle spielt, weil die Anzeige auch bei Überlauf des SSI-Signals von Maximalwert auf Null kontinuierlich
weiterarbeitet. Somit kann bei Bedarf auf eine mechanische Justierung der Null-Lage des Gebers verzichtet werden, wenn
sich eine Nullstellung nicht direkt am Geber durchführen lässt.

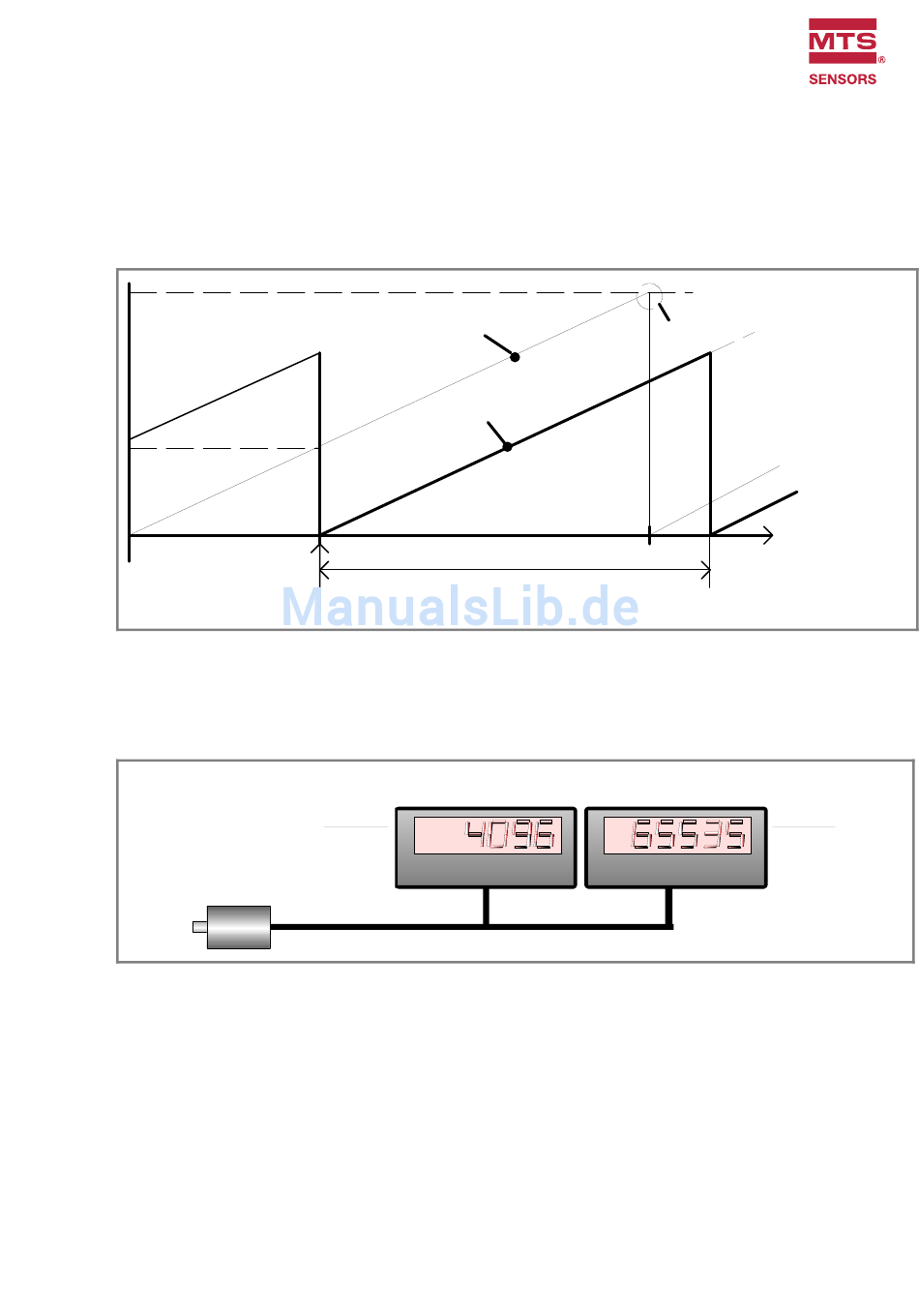

Zweckmäßigerweise setzt man in diesem Falle den Nullpunkt durch ein Reset-Signal. Das nachstehende Bild erklärt
die Arbeitsweise.
8192
3500
o
0
0-PoS = 3500
Unterdrückung des Überlaufs bei einem 13-Bit-Geber
5.4.4.
Aufteilung eines SSI-Telegramms auf zwei Anzeigegeräte
Die Funktion der Bitausblendung erlaubt es, ein SSI-Telegramm auf zwei oder mehrere Geräte aufzuteilen. Eine typische
Anwendung ist z.B. die separate Anzeige von Winkellage und Anzahl der Achsumdrehungen bei einem Multiturn-Geber.
Multiturn SSI
16 + 16 = 32 Bit
Original encoder signal
Display
r-LooP = 6000
Master: Bit 17 - 32
(Umdrehungen)
Parameter:
Bits = 32
HiBit = 32
LoBit = 17
I
30
Overflow
o
360
Slave: Bit 01 - 16
(Winkellage)
I
Encoder: 13 Bit
Direction = 0
r-LooP = 6000
0-PoS = 3500
degrees
Parameter:
Bits = 32
HiBit = 16
LoBit = 01
