Bedienungsanleitung
IX 345 – IX 348
5. Hinweise zur Anwendung
5.1. Master- und Slave-Betrieb
Der Parameter „Mode" wird auf „Master" gesetzt, wenn die SSI-Anzeige selbst den Takt für den angeschlossenen Geber
erzeugen soll. Die beiden Clock-Anschlüsse (CLK) sind in diesem Fall als Ausgänge konfiguriert.
Wird der Geber bereits von einem anderen Gerät getaktet und das Gerät soll nur „mithören", muss der Parameter „Mode" auf
„Slave" eingestellt werden. Die beiden Clock-Anschlüsse (CLK) sind in diesem Fall als Eingänge konfiguriert.
+
SSI-Geber
Die Parameter „Bits", „Format" und „Baud" werden entsprechend dem eingesetzten Gebertyp eingestellt. Es kann im Bereich
von 0,1 kHz bis 1000,0 kHz jede beliebige Baudrate eingestellt werden, jedoch kann das Gerät aus technischen Gründen im
oberen Frequenzbereich nur die folgenden Baudraten tatsächlich exakt erzeugen (Masterbetrieb):
1000,0 kHz
615,0 kHz
444,0 kHz
347,0 kHz
285,0 kHz
Im Master-Betrieb wird daher bei Vorgabe anderer Werte entweder der nächst höhere oder der nächst niedrigere Wert aus
obiger Liste erzeugt. Bei Vorgaben < 250,0 kHz werden die Abweichungen zwischen eingestellter und erzeugter Baudrate
vernachlässigbar klein.
Auch im Slave-Betrieb muss die Baudrate vorgegeben werden. Die Vorgabe dient hier jedoch nur zur Bestimmung der
Pausenzeit für die Aufsynchronisierung (Pause wird erkannt nach 4 Taktzyklen). Das Gerät synchronisiert sich automatisch
auf jedes externe Taktsignal innerhalb des spezifizierten Baud-Bereiches auf.

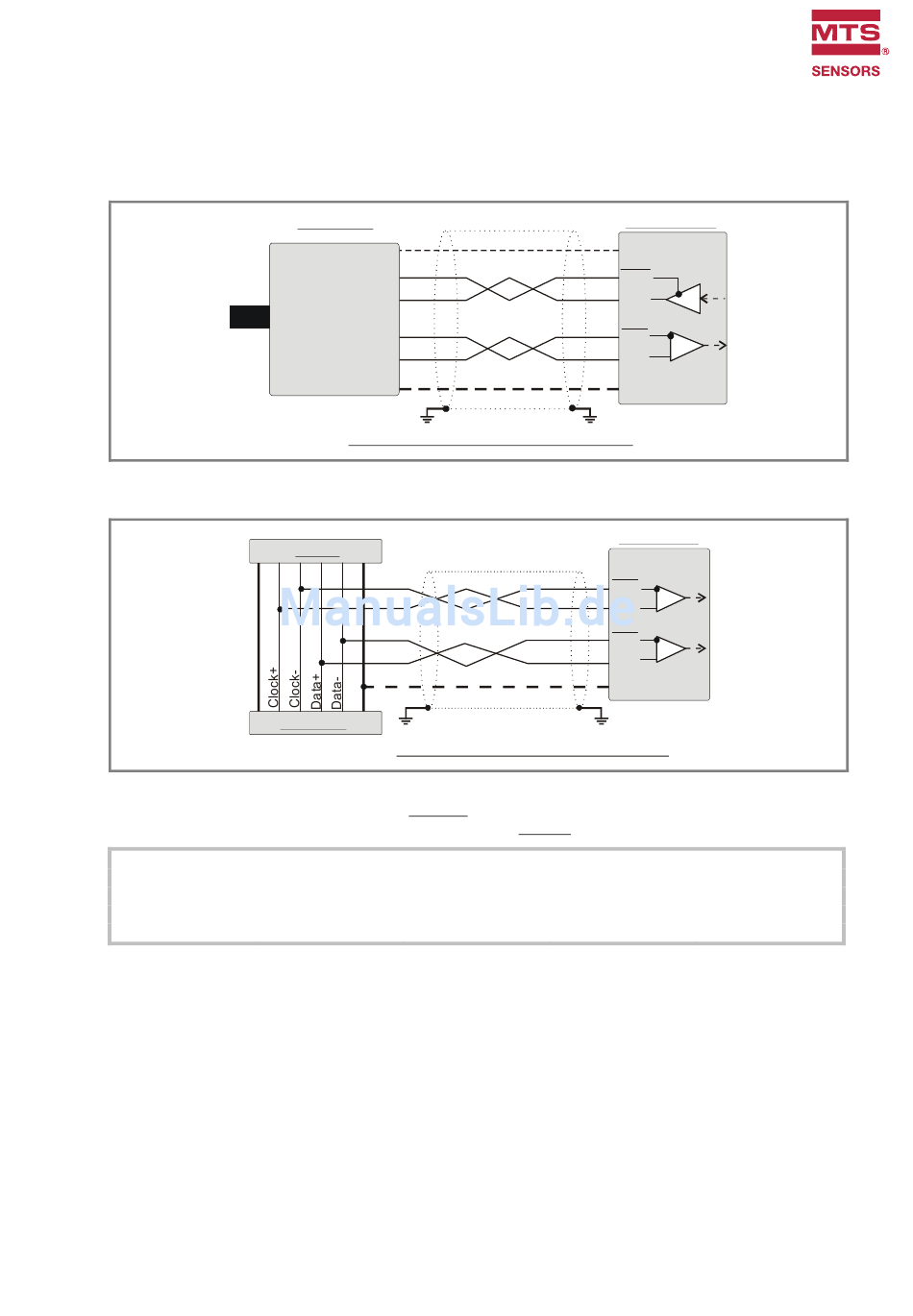

SSI-Geber
(+24V)
Clock-
Clock+
Data-
Data+
GND
SSI-Anzeige im Master-Betrieb
Master
Clock-
Clock+
Data-
Data+
-
SSI-Anzeige im Slave-Betrieb
888,0 kHz
800,0 kHz
571,0 kHz
533,0 kHz
421,0 kHz
400,0 kHz
333,0 kHz
320,0 kHz
275,0 kHz
266,0 kHz
Schirm
SSI-Anzeige
7 (+24V out)
(optional)
CLK
CLK
DAT
DAT
6 (GND)
SSI-Anzeige
Schirm
CLK
CLK
DAT
DAT
6 (GND)
727,0 kHz
500,0 kHz
380,0 kHz
307,0 kHz
258,0 kHz
I
I
24
666,0 kHz
470,0 kHz
363,0 kHz
296,0 kHz
250,0 kHz
