Bedienungsanleitung
IX 345 – IX 348

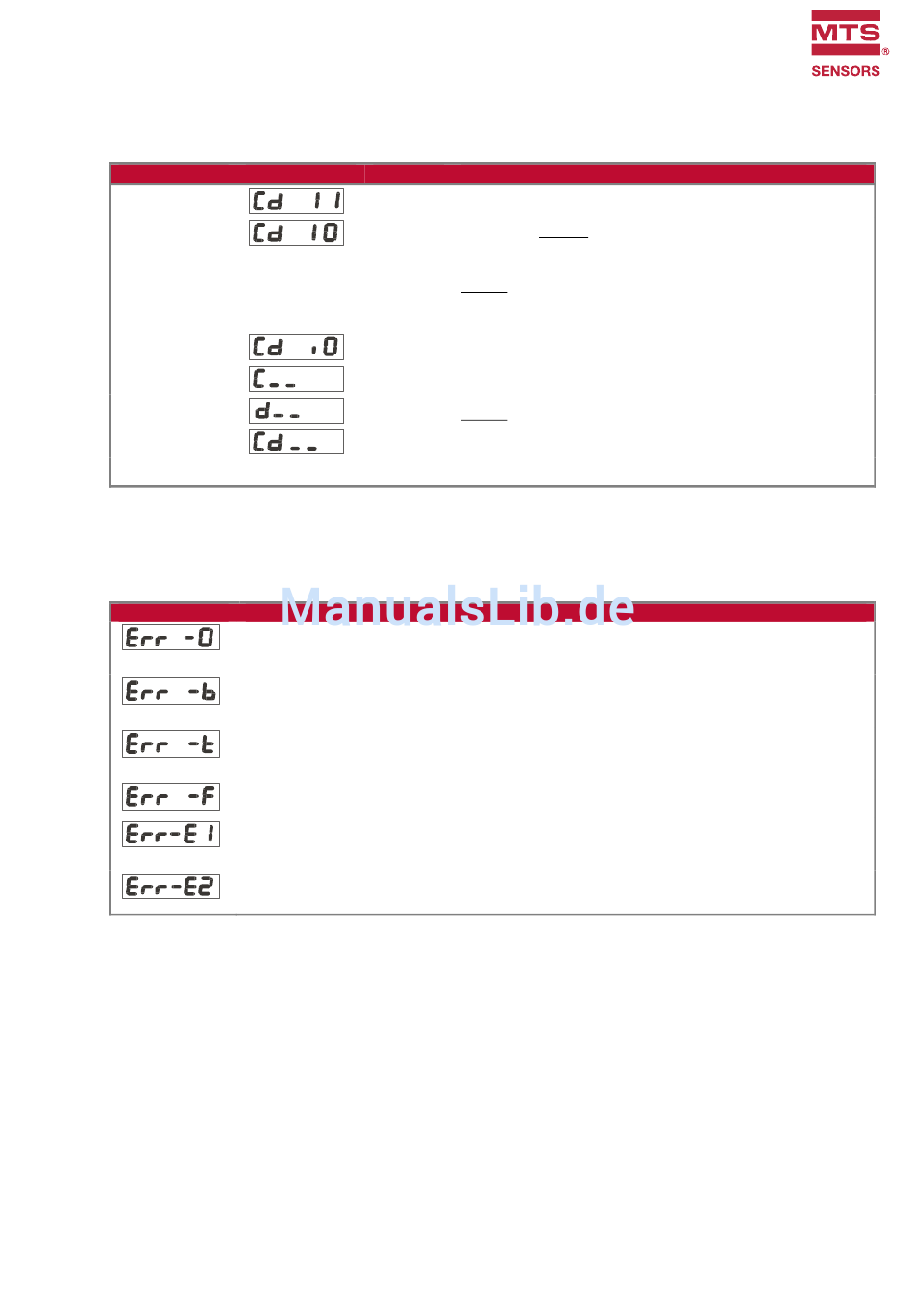

5.5. Test-Funktionen
In das Testmenü gelangt man bei den Grundeinstellungen, wie unter Abschnitt 4.1 beschrieben.
Die meisten Tests dienen der werksseitigen Prüfung, die folgenden Tests können aber auch für den Anwender hilfreich sein:
Menü
Auswahl
5.6. Fehlermeldungen
Die folgenden Fehler werden vom Gerät erkannt und als Fehlermeldung angezeigt.
In allen genannten Fällen sollten Sie die Datenleitungen und die Parametrierung des Gerätes nochmals genau überprüfen:
Menü
Beschreibung
Overflow:
Die gewählte Baudrate ist zu hoch. Bitte kleinere Baudrate einstellen.
Error-Bit:
Das Error-Bit oder das Spannungsüberwachungsbit (PFB) des Gebers ist gesetzt.
Error-time-out:
(zuzüglich programmierter Wartezeit) kein Telegramm mehr angekommen.
Error-Format: die Länge eines im Slave-Betrieb übertragenen Telegramms ist zu kurz.
Geber fehlt (1):
dass die SSI-Telegramme leer sind (sämtliche Bits = 1)
Geber fehlt (2):
SSI-Telegrammen nur noch Leer-Telegramme folgen (sämtliche Bits = 1)
Text
Beschreibung
Cd (Clock- und Daten-Leitungstest):
Wenn die Verdrahtung der Clock- und der Datenleitungen in Ordnung
ist, erscheint „Cd 11" im Display.
„Cd 10" bedeutet, dass die Datenleitung nicht korrekt arbeitet oder
vertauscht ist.
"CD 01" zeigt ein Problem mit der Clock-Leitung an. Im Master-Mode
wird nur die Datenleitung getestet.
Cd (Clock- und Daten-Funktionstest):
Bei diesem Test generiert das Gerät selbst Clock und Daten und
speist diese über die eigenen Klemmen wieder ein. Deshalb sollte
der Datenstecker entfernt sein.
„Cd iO" bedeutet „Clock und Daten in Ordnung, während alle anderen
Anzeigen auf einen Fehler an der SSI-Schnittstelle hindeuten.
im Slave-Betrieb ist während der letzten 0,6 Sekunden
unmittelbar nach dem Einschalten des Gerätes wird festgestellt,
während des Betriebes wird festgestellt, dass nach zunächst regulären
I
I
31
