Bedienungsanleitung
IX 345 – IX 348
4. Die Parametrierung des Gerätes
Zur besseren Übersicht wird in Abschnitt 4.1 und Abschnitt 4.2 die Parametrierung der reinen Anzeige beschrieben,
wohingegen die modellabhängigen Einstellmöglichkeiten für Analogausgang, Grenzwertüberwachung oder serieller
Schnittstelle später erklärt werden.
4.1. Grundeinstellungen
Die nachfolgend beschriebenen Einstellungen sind in der Regel einmaliger Art und sind nur bei der erstmaligen
Inbetriebnahme notwendig. Das Grundmenü beinhaltet die Auswahl der Gerätefunktion, die Eingangsdefinition PNP/ NPN
sowie die gewünschte Helligkeit der Digitalanzeige.

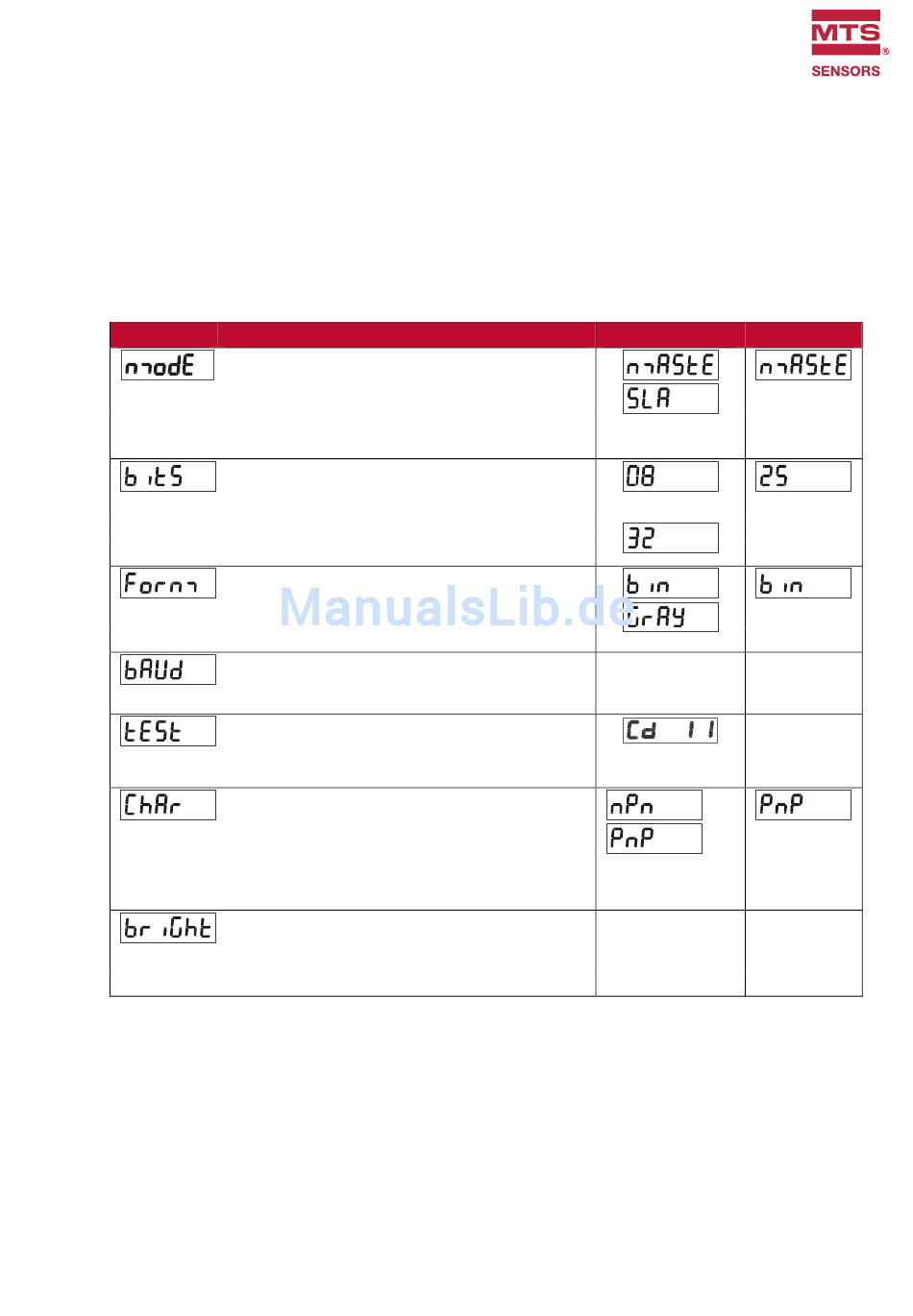

Menüpunkt
SSI-Mode:
SSI-Einstellungen Master oder Slave-Mode
Die genaue Beschreibung erfolgt in Abschnitt 5.1
SSI-Bits:
Wortlänge des SSI-Paketes
Die genaue Beschreibung erfolgt in Abschnitt 5.2
SSI-Format:
Einstellung des SSI-Codes (Binär oder Gray)
SSI-Baudrate
SSI_Test:
SSI Selbsttest-Funktionen (siehe Abschnitt 5.5.)
Charakteristik: *)
Charakteristik des Reset-Eingangs
NPN: gegen – schaltend *)
PNP: gegen + schaltend
Helligkeit:
Helligkeit der Digitalanzeige
*) siehe Hinweis in Abschnitt 1.3
Einstellbereich
0,1 – 1000,9 kHz
20%, 40%, 60%, 80%
und 100%
I
I
13
Default
.....
100.0 kHz
.
usw
100%
