Bedienungsanleitung
IX 345 – IX 348

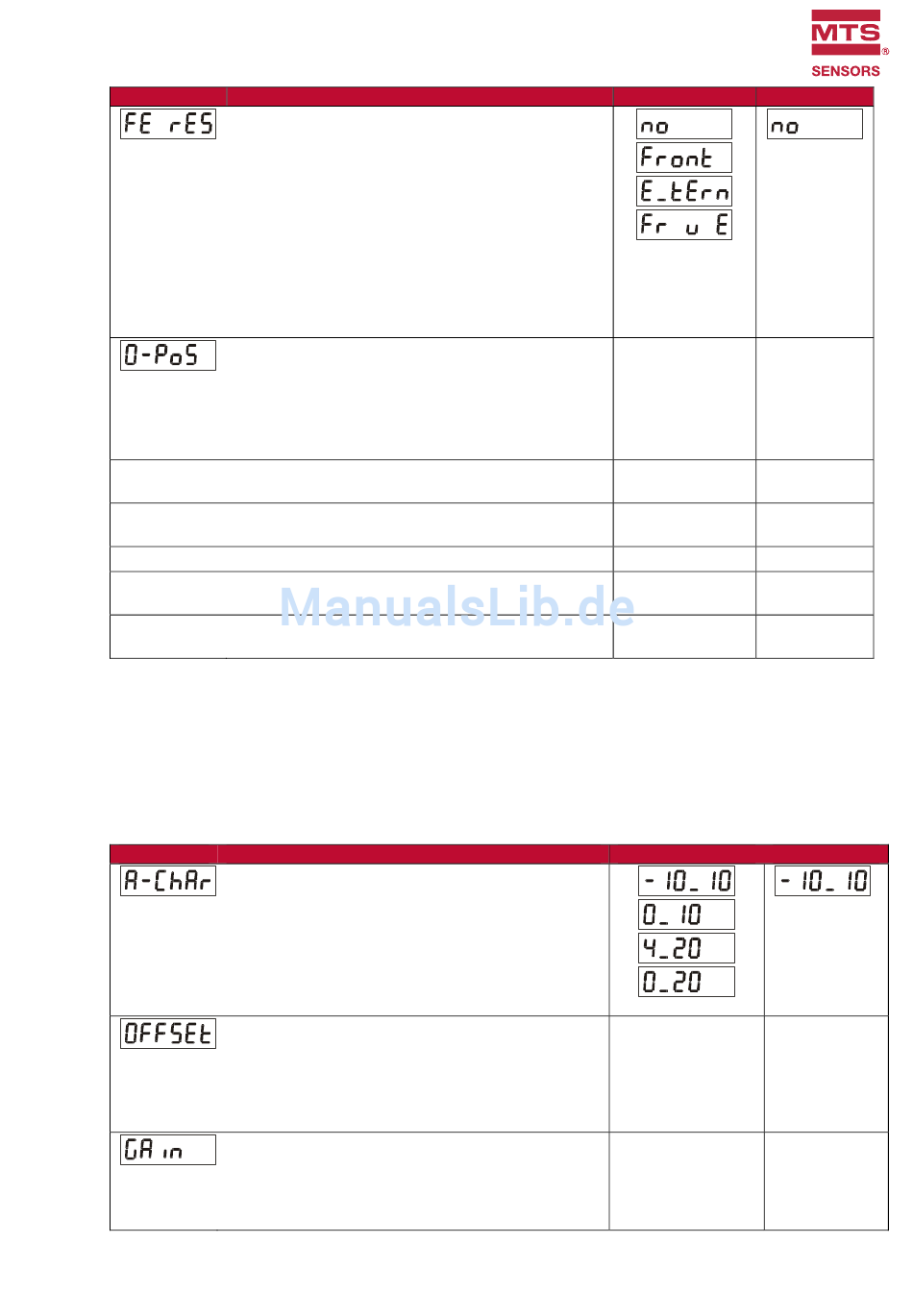

Menüpunkt
Reset:
Ein Reset speichert den momentanen Positionswert
automatisch unter dem Parameter „Null Position" ab.
Damit wird die Anzeige an der momentanen Position auf Null
gesetzt und alle anderen Positionen orientieren sich an diesem
Nullpunkt. Die Nullposition bleibt auch im stromlosen Zustand
erhalten.
no:
Front:
E_tErn: Reset über externen Reset-Eingang
FR u E:
Null Position: *)
Definiert die Nullposition der Anzeige. Wird „0-Pos" z.B. auf
1024 gesetzt, dann zeigt das Gerät bei der tatsächlichen
Geberposition 1024 den Wert Null an.
„0-Pos" kann entweder direkt als Zahlenwert vorgegeben oder
mittels eines Reset-Signals automatisch gesetzt werden.
P01_X **)
Linearisierungspunkt 1:
X-Koordinate des 1. Linearisierungspunktes.
P01_Y
Linearisierungspunkt 1:
Y-Koordinate des 1. Linearisierungspunktes.
P16_X
Linearisierungspunkt 16:
X-Koordinate des 16. Linearisierungspunktes.
P16_Y
Linearisierungspunkt 16:
Y-Koordinate des 16. Linearisierungspunktes.
*)
Bitte beachten, dass Parameter „P_Fac" ggfs. eine zusätzliche Verschiebung der Nullposition bewirkt
**) Die Parameter P01_X bis P16_Y erscheinen nur bei eingeschalteter Linearisierung
4.3. Zusätzliche Parameter bei Geräten mit Analogausgang (IX 346)
Im Basis-Menü werden folgende Grundeinstellungen für den Analogausgang getroffen:
Menüpunkt
Ausgangs-Charakteristik:
Wählen Sie zwischen
±10 V (bipolar),
0...10 V (nur positiv),
4...20 mA,
0...20 mA.
Wenn das Ausgangsformat (±10 V) angewählt wird, folgt die
Polarität des Ausgangs dem Vorzeichen in der Anzeige.
Analog Offset:
Stellen Sie den Wert auf 0, wenn ihr Analogausgang bei Null
(bzw. 4 mA) beginnen soll. Wenn Sie einen anderen Nullpunkt
wünschen, ist dieser hier einzugeben (Eingabe von z.B. 5.000
bedeutet, dass der Analogausgang im Nullzustand bereits 5 V
Ausgangsspannung liefert).
Analog Gain:
Stellen Sie hier den gewünschten Hub ein. Eine Einstellung von
10.00 entspricht einem Bereich von 10 V bzw. 20 mA, eine
Einstellung von z.B. 8.00 reduziert den Hub auf 8 V bzw.
16 mA.
Reset-Funktion gesperrt
Reset über die frontseitige Taste SET
Reset über Taste und Reset-Eingang
...
Einstellbereich
-199999...999999
-199999...999999
-199999...999999
-199999...999999
-199999...999999
Einstellbereich
-9,999...+9,999
I
I
16
Default
0
999999
999999
999999
999999
Default
0,000
00,00...99,99
10,00
