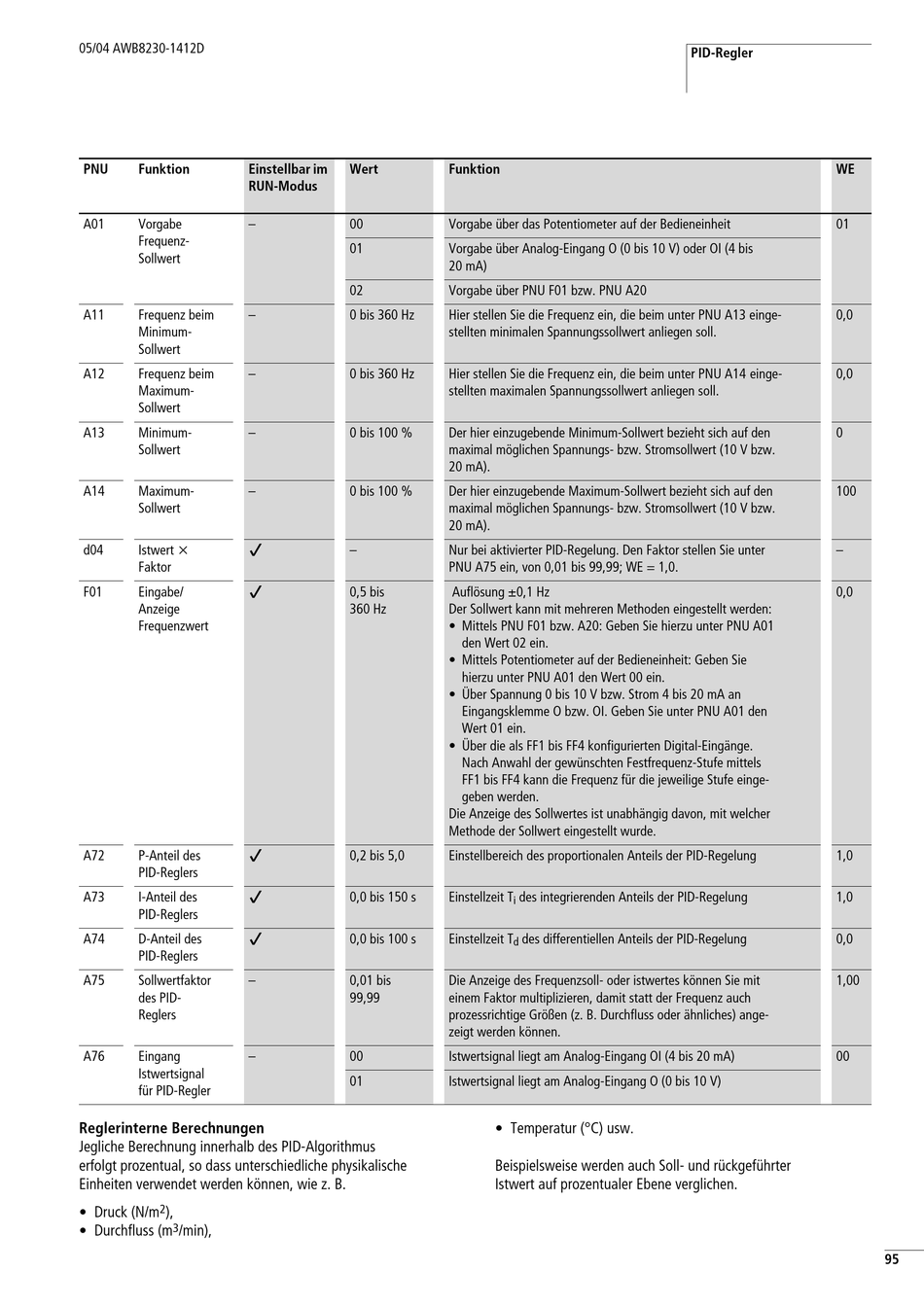

Moeller DF5 Handbuch Seite 99

05/04 AWB8230-1412D
PNU Funktion Einstellbar im
RUN-Modus
A01 Vorgabe –
Frequenz-
Sollwert
A11 Frequenz beim –
Minimum-
Sollwert
A12 Frequenz beim –
Maximum-
Sollwert
A13 Minimum- –
Sollwert
A14 Maximum- –
Sollwert
d04 Istwert x j
Faktor
F01 Eingabe/ j
Anzeige
Frequenzwert
A72 P-Anteil des j
PID-Reglers
A73 I-Anteil des j
PID-Reglers
A74 D-Anteil des j
PID-Reglers
A75 Sollwertfaktor –
des PID-
Reglers
A76 Eingang –
Istwertsignal
für PID-Regler
Reglerinterne Berechnungen
Jegliche Berechnung innerhalb des PID-Algorithmus
erfolgt prozentual, so dass unterschiedliche physikalische
Einheiten verwendet werden können, wie z. B.
2
• Druck (N/m ),
3
• Durchfluss (m /min),
Wert Funktion
00 Vorgabe über das Potentiometer auf der Bedieneinheit
01 Vorgabe über Analog-Eingang O (0 bis 10 V) oder OI (4 bis
20 mA)
02 Vorgabe über PNU F01 bzw. PNU A20
0 bis 360 Hz Hier stellen Sie die Frequenz ein, die beim unter PNU A13 einge-
stellten minimalen Spannungssollwert anliegen soll.
0 bis 360 Hz Hier stellen Sie die Frequenz ein, die beim unter PNU A14 einge-
stellten maximalen Spannungssollwert anliegen soll.
0 bis 100 % Der hier einzugebende Minimum-Sollwert bezieht sich auf den
maximal möglichen Spannungs- bzw. Stromsollwert (10 V bzw.
20 mA).
0 bis 100 % Der hier einzugebende Maximum-Sollwert bezieht sich auf den
maximal möglichen Spannungs- bzw. Stromsollwert (10 V bzw.
20 mA).
– Nur bei aktivierter PID-Regelung. Den Faktor stellen Sie unter
PNU A75 ein, von 0,01 bis 99,99; WE = 1,0.
0,5 bis Auflösung g0,1 Hz
360 Hz Der Sollwert kann mit mehreren Methoden eingestellt werden:
• Mittels PNU F01 bzw. A20: Geben Sie hierzu unter PNU A01
den Wert 02 ein.
• Mittels Potentiometer auf der Bedieneinheit: Geben Sie
hierzu unter PNU A01 den Wert 00 ein.
• Über Spannung 0 bis 10 V bzw. Strom 4 bis 20 mA an
Eingangsklemme O bzw. OI. Geben Sie unter PNU A01 den
Wert 01 ein.
• Über die als FF1 bis FF4 konfigurierten Digital-Eingänge.
Nach Anwahl der gewünschten Festfrequenz-Stufe mittels
FF1 bis FF4 kann die Frequenz für die jeweilige Stufe einge-
geben werden.
Die Anzeige des Sollwertes ist unabhängig davon, mit welcher
Methode der Sollwert eingestellt wurde.
0,2 bis 5,0 Einstellbereich des proportionalen Anteils der PID-Regelung
0,0 bis 150 s Einstellzeit T des integrierenden Anteils der PID-Regelung
i
0,0 bis 100 s Einstellzeit T des differentiellen Anteils der PID-Regelung
d
0,01 bis Die Anzeige des Frequenzsoll- oder istwertes können Sie mit
99,99 einem Faktor multiplizieren, damit statt der Frequenz auch
prozessrichtige Größen (z. B. Durchfluss oder ähnliches) ange-
zeigt werden können.
00 Istwertsignal liegt am Analog-Eingang OI (4 bis 20 mA)
01 Istwertsignal liegt am Analog-Eingang O (0 bis 10 V)
• Temperatur (°C) usw.
Beispielsweise werden auch Soll- und rückgeführter
Istwert auf prozentualer Ebene verglichen.
PID-Regler
WE
01
0,0
0,0
0
100
–
0,0
1,0
1,0
0,0
1,00
00
95
