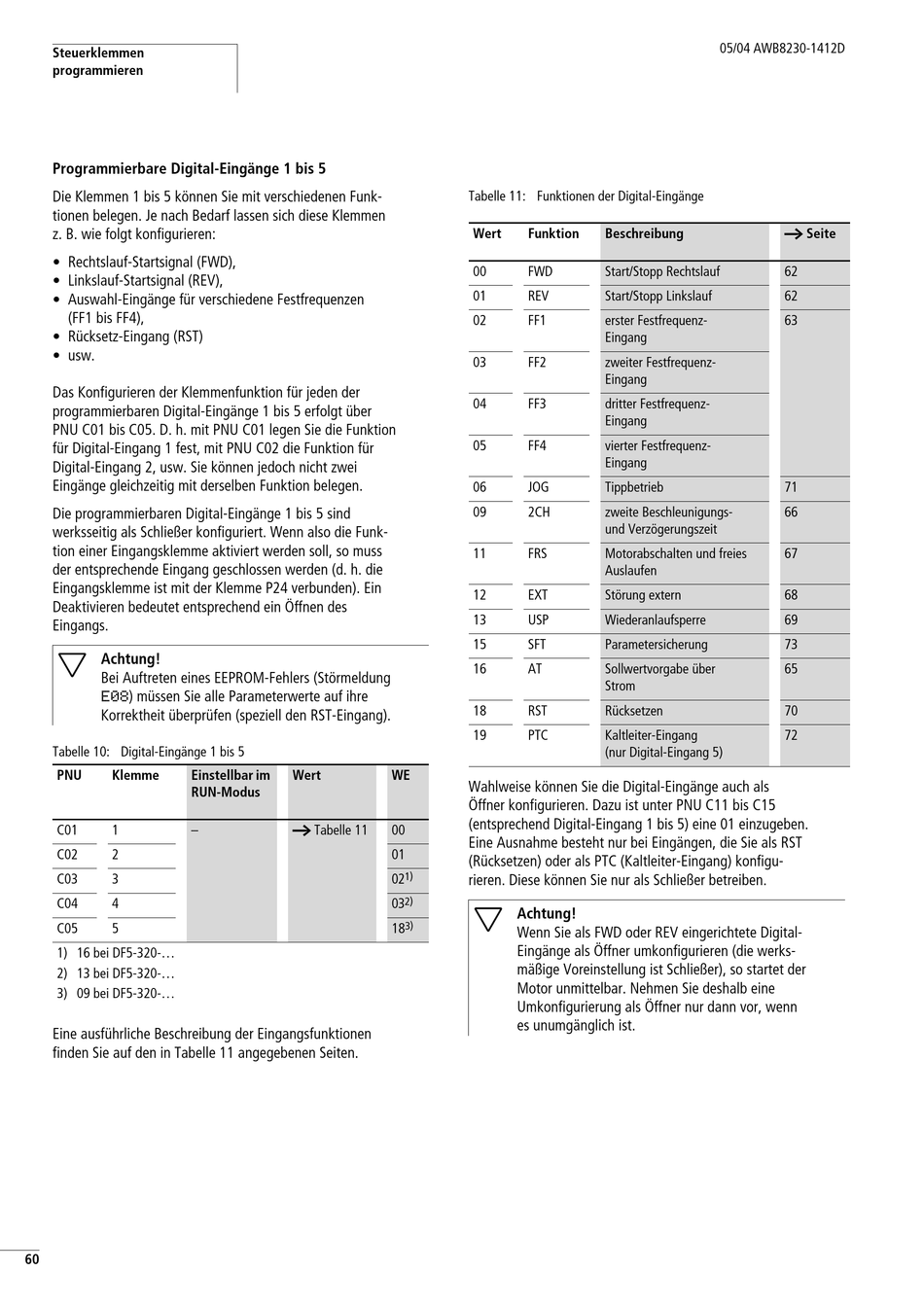

Steuerklemmen
programmieren
Programmierbare Digital-Eingänge 1 bis 5
Die Klemmen 1 bis 5 können Sie mit verschiedenen Funk-
tionen belegen. Je nach Bedarf lassen sich diese Klemmen
z. B. wie folgt konfigurieren:
• Rechtslauf-Startsignal (FWD),
• Linkslauf-Startsignal (REV),
• Auswahl-Eingänge für verschiedene Festfrequenzen
(FF1 bis FF4),
• Rücksetz-Eingang (RST)
• usw.
Das Konfigurieren der Klemmenfunktion für jeden der
programmierbaren Digital-Eingänge 1 bis 5 erfolgt über
PNU C01 bis C05. D. h. mit PNU C01 legen Sie die Funktion
für Digital-Eingang 1 fest, mit PNU C02 die Funktion für
Digital-Eingang 2, usw. Sie können jedoch nicht zwei
Eingänge gleichzeitig mit derselben Funktion belegen.
Die programmierbaren Digital-Eingänge 1 bis 5 sind
werksseitig als Schließer konfiguriert. Wenn also die Funk-
tion einer Eingangsklemme aktiviert werden soll, so muss
der entsprechende Eingang geschlossen werden (d. h. die
Eingangsklemme ist mit der Klemme P24 verbunden). Ein
Deaktivieren bedeutet entsprechend ein Öffnen des
Eingangs.
Achtung!
Bei Auftreten eines EEPROM-Fehlers (Störmeldung
E08) müssen Sie alle Parameterwerte auf ihre
Korrektheit überprüfen (speziell den RST-Eingang).
Tabelle 10: Digital-Eingänge 1 bis 5
PNU Klemme Einstellbar im
RUN-Modus
C01 1 –
C02 2
C03 3
C04 4
C05 5
1) 16 bei DF5-320-...
2) 13 bei DF5-320-...
3) 09 bei DF5-320-...
Eine ausführliche Beschreibung der Eingangsfunktionen
finden Sie auf den in Tabelle 11 angegebenen Seiten.
60
Wert WE
a Tabelle 11 00
01
1)
02
2)
03
3)
18
Tabelle 11: Funktionen der Digital-Eingänge
Wert Funktion Beschreibung
00 FWD Start/Stopp Rechtslauf
01 REV Start/Stopp Linkslauf
02 FF1 erster Festfrequenz-
Eingang
03 FF2 zweiter Festfrequenz-
Eingang
04 FF3 dritter Festfrequenz-
Eingang
05 FF4 vierter Festfrequenz-
Eingang
06 JOG Tippbetrieb
09 2CH zweite Beschleunigungs-
und Verzögerungszeit
11 FRS Motorabschalten und freies
Auslaufen
12 EXT Störung extern
13 USP Wiederanlaufsperre
15 SFT Parametersicherung
16 AT Sollwertvorgabe über
Strom
18 RST Rücksetzen
19 PTC Kaltleiter-Eingang
(nur Digital-Eingang 5)
Wahlweise können Sie die Digital-Eingänge auch als
Öffner konfigurieren. Dazu ist unter PNU C11 bis C15
(entsprechend Digital-Eingang 1 bis 5) eine 01 einzugeben.
Eine Ausnahme besteht nur bei Eingängen, die Sie als RST
(Rücksetzen) oder als PTC (Kaltleiter-Eingang) konfigu-
rieren. Diese können Sie nur als Schließer betreiben.
Achtung!
Wenn Sie als FWD oder REV eingerichtete Digital-
Eingänge als Öffner umkonfigurieren (die werks-
mäßige Voreinstellung ist Schließer), so startet der
Motor unmittelbar. Nehmen Sie deshalb eine
Umkonfigurierung als Öffner nur dann vor, wenn
es unumgänglich ist.
05/04 AWB8230-1412D
a Seite
62
62
63
71
66
67
68
69
73
65
70
72
