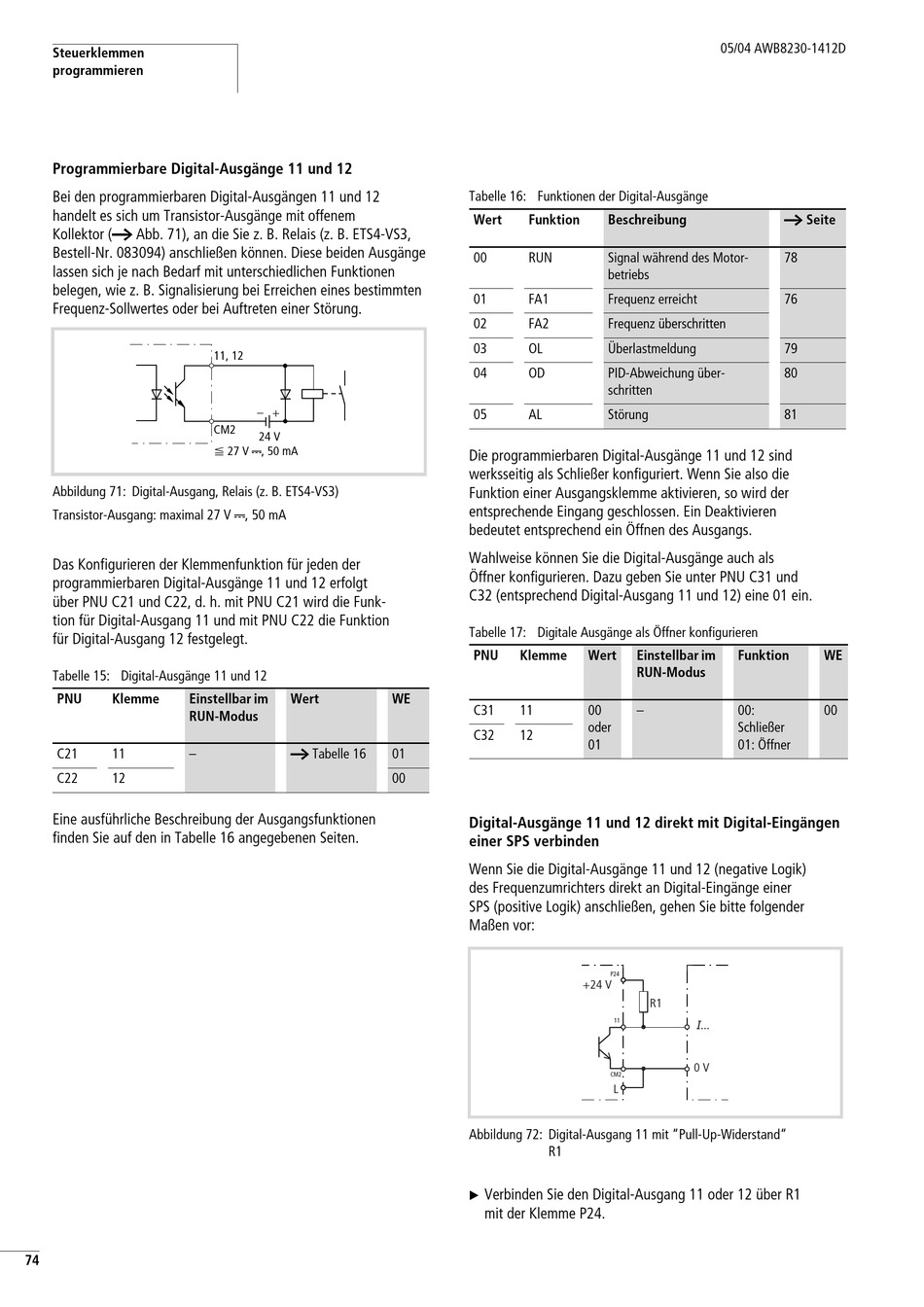

Steuerklemmen
programmieren
Programmierbare Digital-Ausgänge 11 und 12
Bei den programmierbaren Digital-Ausgängen 11 und 12
handelt es sich um Transistor-Ausgänge mit offenem
Kollektor (a Abb. 71), an die Sie z. B. Relais (z. B. ETS4-VS3,
Bestell-Nr. 083094) anschließen können. Diese beiden Ausgänge
lassen sich je nach Bedarf mit unterschiedlichen Funktionen
belegen, wie z. B. Signalisierung bei Erreichen eines bestimmten
Frequenz-Sollwertes oder bei Auftreten einer Störung.
Abbildung 71: Digital-Ausgang, Relais (z. B. ETS4-VS3)
Transistor-Ausgang: maximal 27 V H, 50 mA
Das Konfigurieren der Klemmenfunktion für jeden der
programmierbaren Digital-Ausgänge 11 und 12 erfolgt
über PNU C21 und C22, d. h. mit PNU C21 wird die Funk-
tion für Digital-Ausgang 11 und mit PNU C22 die Funktion
für Digital-Ausgang 12 festgelegt.
Tabelle 15: Digital-Ausgänge 11 und 12
PNU
Klemme
Einstellbar im
RUN-Modus
C21
11
–
C22
12
Eine ausführliche Beschreibung der Ausgangsfunktionen
finden Sie auf den in Tabelle 16 angegebenen Seiten.
74
11, 12
– +
CM2
24 V
F 27 V H, 50 mA
Wert
a Tabelle 16
Tabelle 16: Funktionen der Digital-Ausgänge
Wert
Funktion
00
RUN
01
FA1
02
FA2
03
OL
04
OD
05
AL
Die programmierbaren Digital-Ausgänge 11 und 12 sind
werksseitig als Schließer konfiguriert. Wenn Sie also die
Funktion einer Ausgangsklemme aktivieren, so wird der
entsprechende Eingang geschlossen. Ein Deaktivieren
bedeutet entsprechend ein Öffnen des Ausgangs.
Wahlweise können Sie die Digital-Ausgänge auch als
Öffner konfigurieren. Dazu geben Sie unter PNU C31 und
C32 (entsprechend Digital-Ausgang 11 und 12) eine 01 ein.
Tabelle 17: Digitale Ausgänge als Öffner konfigurieren
PNU
Klemme
WE
C31
11
C32
12
01
00
Digital-Ausgänge 11 und 12 direkt mit Digital-Eingängen
einer SPS verbinden
Wenn Sie die Digital-Ausgänge 11 und 12 (negative Logik)
des Frequenzumrichters direkt an Digital-Eingänge einer
SPS (positive Logik) anschließen, gehen Sie bitte folgender
Maßen vor:
Abbildung 72: Digital-Ausgang 11 mit "Pull-Up-Widerstand"
R1
Verbinden Sie den Digital-Ausgang 11 oder 12 über R1
X
mit der Klemme P24.
05/04 AWB8230-1412D
Beschreibung
Signal während des Motor-
betriebs
Frequenz erreicht
Frequenz überschritten
Überlastmeldung
PID-Abweichung über-
schritten
Störung
Wert
Einstellbar im
Funktion
RUN-Modus
00
–
00:
oder
Schließer
01
01: Öffner
P24
+24 V
R1
11
I...
0 V
CM2
L
a Seite
78
76
79
80
81
WE
00
