Analoge Sollwertanpassung

Eine individuelle Anpassung des externen Sollwertes
können Sie mit Hilfe der im Folgenden beschriebenen
Parameter PNU A11 bis A16 vornehmen. Dabei können Sie
einem frei wählbaren Spannungs- bzw. Stromsollwertbe-
reich einen beliebigen Frequenzbereich zuordnen.
Des weiteren lässt sich mittels PNU A16 die Filterung des
analogen Sollwertsignals parametrieren.
PNU Bezeichnung Einstellbar im
RUN-Modus
A11 Frequenz beim –
Minimum-
Sollwert
A12 Frequenz beim
Maximum-
Sollwert
A13 Minimum-
Sollwert
A14 Maximum-
Sollwert
A15 Bedingung für
Startfrequenz
A16 Filter-Zeitkon-
stante für
Analog-
Eingang
[Hz]
PNU A12
PNU A11

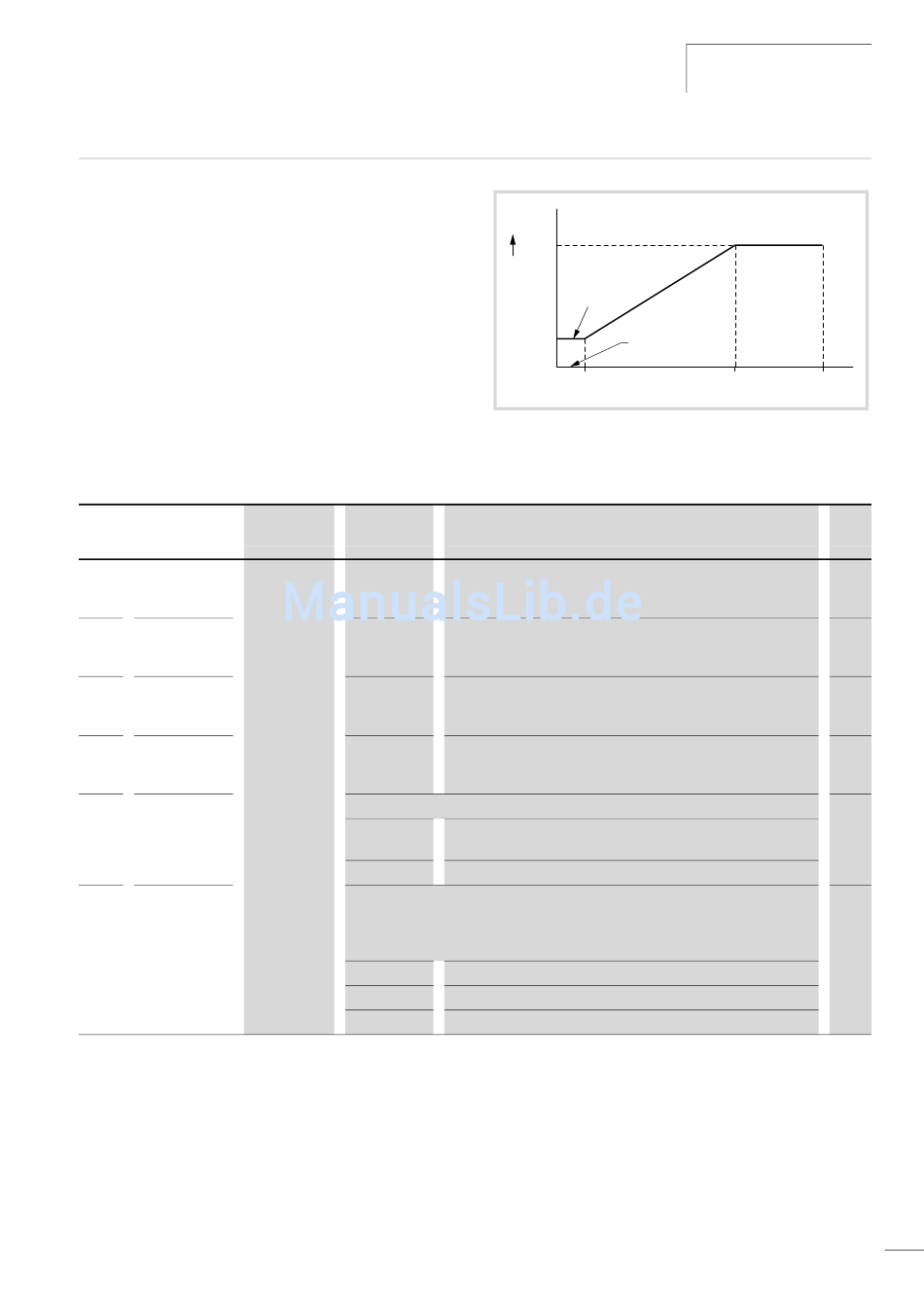

Abbildung 85: Sollwertanpassung
x: Spannungs- oder Stromsollwert am Analog-Eingang O oder
OI
Wert Funktion
0 bis 360 Hz Hier stellen Sie die Frequenz ein, die beim unter PNU A13
eingestellten minimalen Spannungssollwert anliegen soll.
0 bis 360 Hz Hier stellen Sie die Frequenz ein, die beim unter PNU A14
eingestellten maximalen Spannungssollwert anliegen soll.
0 bis 100 % Der hier einzugebende Minimum-Sollwert bezieht sich auf den
maximal möglichen Spannungs- bzw. Stromsollwert (10 V bzw.
20 mA).
0 bis 100 % Der hier einzugebende Maximum-Sollwert bezieht sich auf den
maximal möglichen Spannungs- bzw. Stromsollwert (10 V bzw.
20 mA).
Legt das Verhalten bei Sollwerten < Minimum-Sollwert fest.
00 Die unter PNU A11 angegebene Frequenz wird auf den Motor
geschaltet.
01 Die Frequenz 0 Hz wird auf den Motor geschaltet.
Zur Realisierung kürzerer Reaktionszeiten auf Sollwertänderungen am Analog-
Eingang O bzw. OI können Sie hier einen Wert zwischen 1 und 8 eingeben, je
nachdem, wie groß der Filtereffekt für eventuell überlagerte höhere Störfre-
quenzen sein soll.
1 Filterwirkung gering/schnelle Reaktion auf Sollwertänderung
....
8 Filterwirkung groß/langsame Reaktion auf Sollwertänderung
Analoge Sollwertanpassung
PNU A15 = 00
PNU A15 = 01
0 V PNU A13 PNU A14
4 mA
10 V
20 mA
WE
0,0
0,0
0
100
01
8
87
