Zum Frequenzumrichter DF5

Aufbau des DF5

a
m

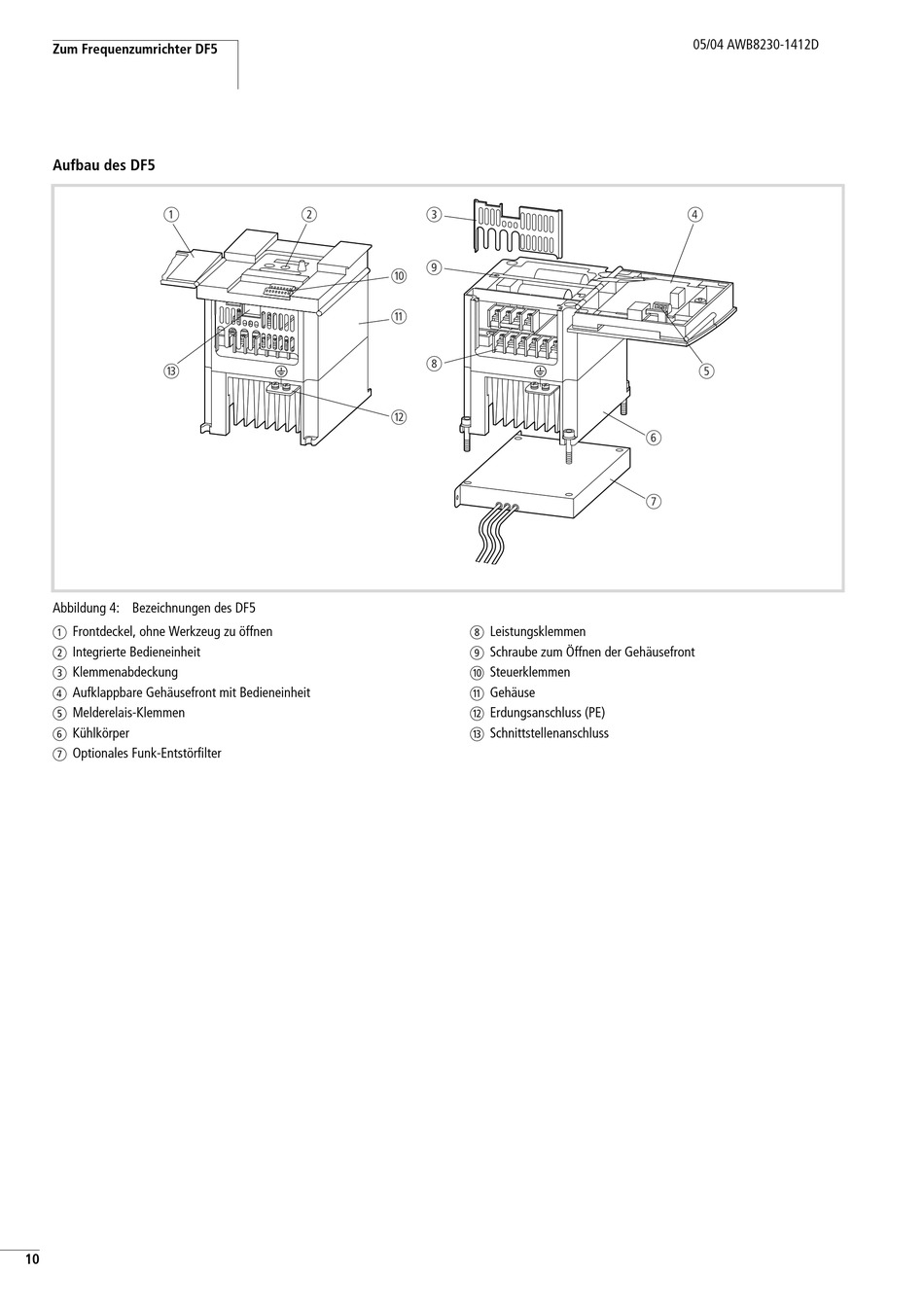

Abbildung 4: Bezeichnungen des DF5
a Frontdeckel, ohne Werkzeug zu öffnen
b Integrierte Bedieneinheit
c Klemmenabdeckung
d Aufklappbare Gehäusefront mit Bedieneinheit
e Melderelais-Klemmen
f Kühlkörper
g Optionales Funk-Entstörfilter
10
b c
i
j
k
h
e
l
e
h Leistungsklemmen
i Schraube zum Öffnen der Gehäusefront
j Steuerklemmen
k Gehäuse
l Erdungsanschluss (PE)
m Schnittstellenanschluss
05/04 AWB8230-1412D
d
e
f
g
