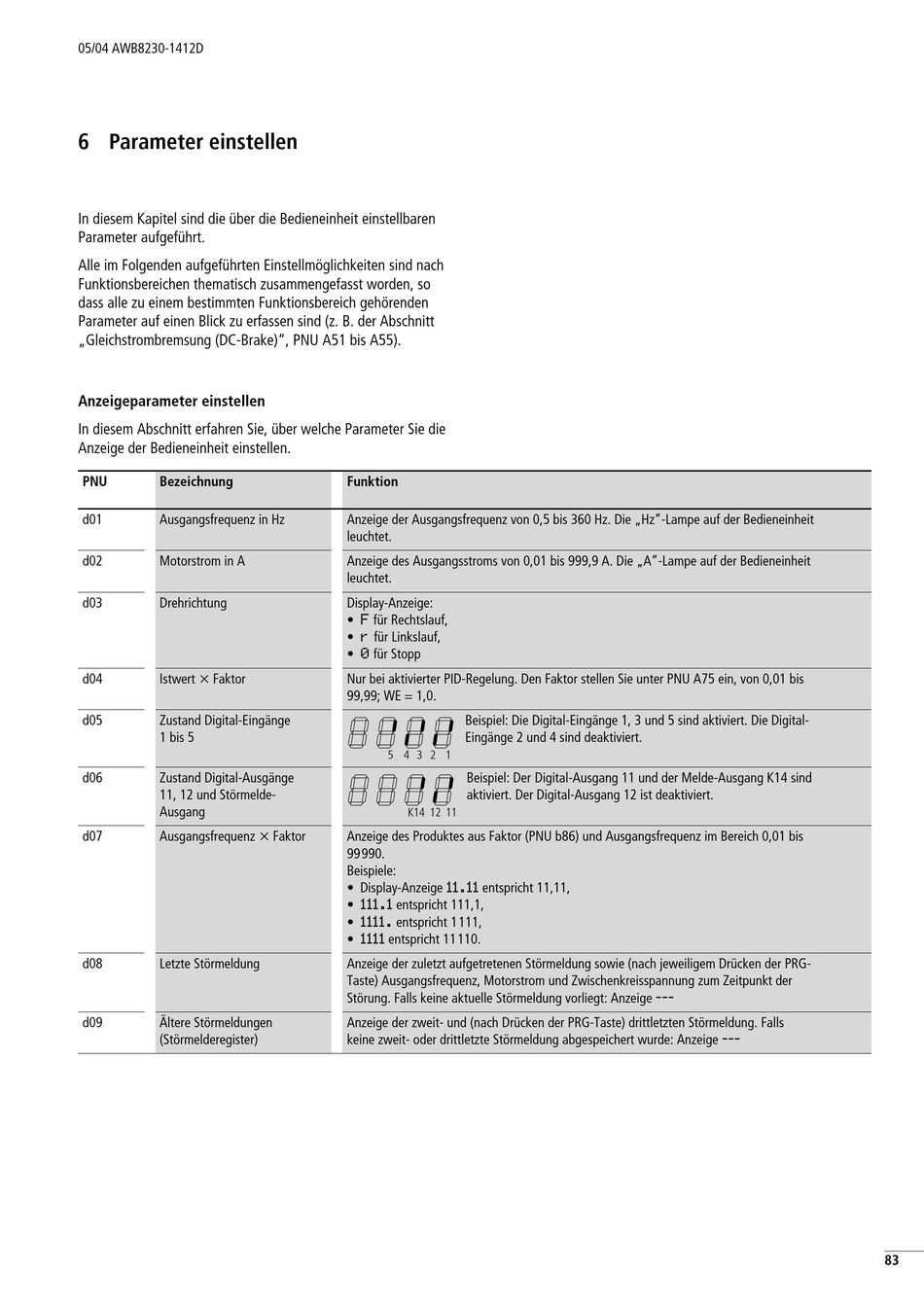

6 Parameter einstellen
In diesem Kapitel sind die über die Bedieneinheit einstellbaren
Parameter aufgeführt.
Alle im Folgenden aufgeführten Einstellmöglichkeiten sind nach
Funktionsbereichen thematisch zusammengefasst worden, so
dass alle zu einem bestimmten Funktionsbereich gehörenden
Parameter auf einen Blick zu erfassen sind (z. B. der Abschnitt
„Gleichstrombremsung (DC-Brake)", PNU A51 bis A55).
Anzeigeparameter einstellen
In diesem Abschnitt erfahren Sie, über welche Parameter Sie die
Anzeige der Bedieneinheit einstellen.
PNU
Bezeichnung
d01
Ausgangsfrequenz in Hz
d02
Motorstrom in A
d03
Drehrichtung
d04
Istwert x Faktor
d05
Zustand Digital-Eingänge
1 bis 5
d06
Zustand Digital-Ausgänge
11, 12 und Störmelde-
Ausgang
d07
Ausgangsfrequenz x Faktor
d08
Letzte Störmeldung
d09
Ältere Störmeldungen
(Störmelderegister)
Funktion
Anzeige der Ausgangsfrequenz von 0,5 bis 360 Hz. Die „Hz"-Lampe auf der Bedieneinheit
leuchtet.
Anzeige des Ausgangsstroms von 0,01 bis 999,9 A. Die „A"-Lampe auf der Bedieneinheit
leuchtet.
Display-Anzeige:
•
F
für Rechtslauf,
•
r
für Linkslauf,
•
0
für Stopp
Nur bei aktivierter PID-Regelung. Den Faktor stellen Sie unter PNU A75 ein, von 0,01 bis
99,99; WE = 1,0.
Beispiel: Die Digital-Eingänge 1, 3 und 5 sind aktiviert. Die Digital-
Eingänge 2 und 4 sind deaktiviert.
5 4 3 2 1
Beispiel: Der Digital-Ausgang 11 und der Melde-Ausgang K14 sind
aktiviert. Der Digital-Ausgang 12 ist deaktiviert.
K14 12 11
Anzeige des Produktes aus Faktor (PNU b86) und Ausgangsfrequenz im Bereich 0,01 bis
99990.
Beispiele:
11.11
• Display-Anzeige
entspricht 11,11,
•
111.1
entspricht 111,1,
•
1111.
entspricht 1111,
•
1111
entspricht 11110.
Anzeige der zuletzt aufgetretenen Störmeldung sowie (nach jeweiligem Drücken der PRG-
Taste) Ausgangsfrequenz, Motorstrom und Zwischenkreisspannung zum Zeitpunkt der
Störung. Falls keine aktuelle Störmeldung vorliegt: Anzeige
Anzeige der zweit- und (nach Drücken der PRG-Taste) drittletzten Störmeldung. Falls
keine zweit- oder drittletzte Störmeldung abgespeichert wurde: Anzeige
---
---
