Anhang: Beispiel der Inbetriebnahme an einer Siemens S5

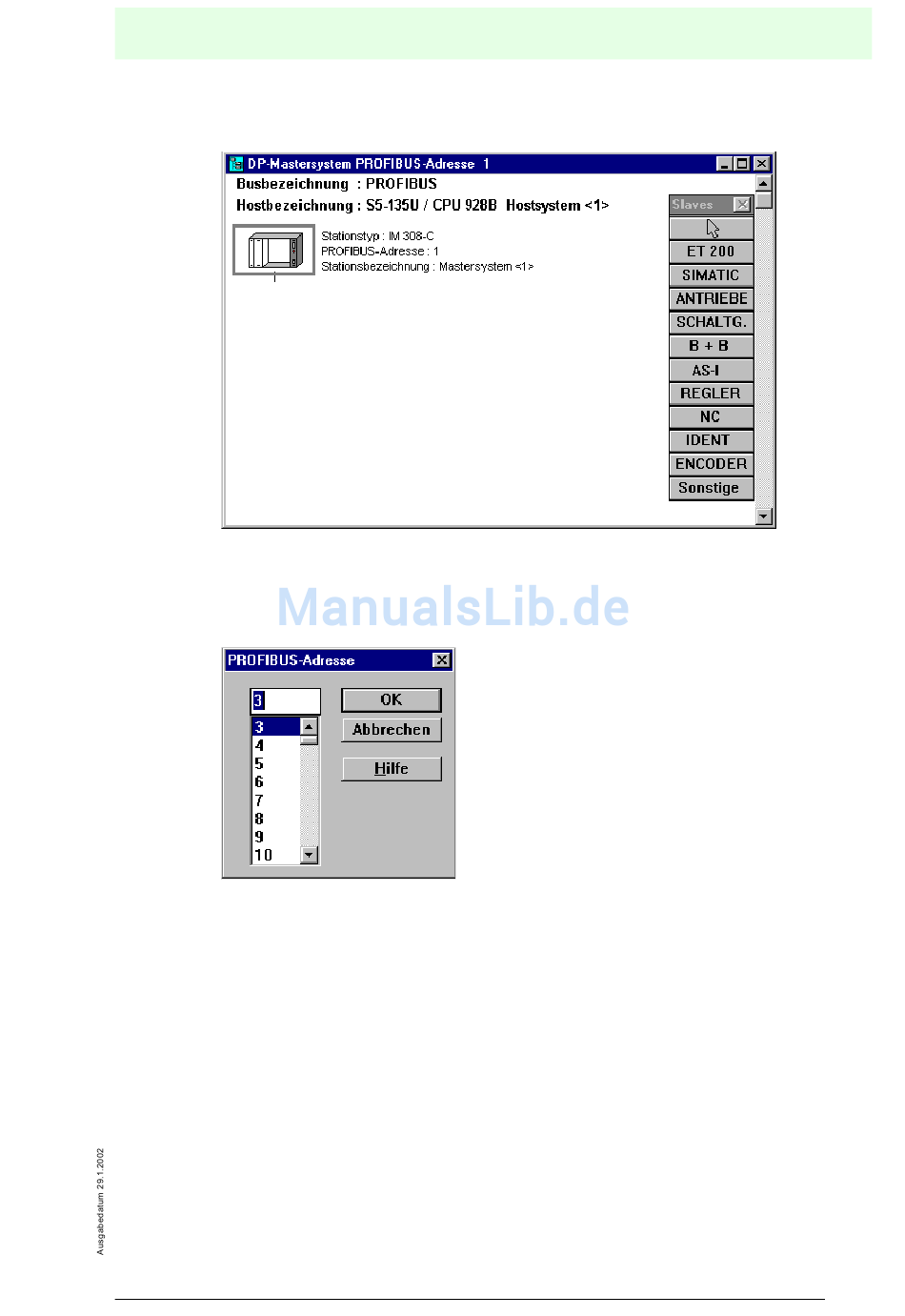

6. Im Fenster DP-Mastersystem steht Ihnen eine Leiste mit verschiedenen
PROFIBUS-Slaves zur Verfügung.
Klicken Sie auf AS-i und ziehen Sie das Icon auf den PROFIBUS in obigem Fen-
ster.
7. Nach einem weiteren Mausklick erscheint die Dialogbox zur Auswahl der Stati-
onsadresse. Einstellen der Stationsadresse am Gateway siehe Kapitel 6.7:
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
AS-i/PROFIBUS-Gateway
Copyright Pepperl+Fuchs, Printed in Germany
93
