0V Spannungsversorgung des Masters, negativer Anschluss
GND Funktionserde, wird benötigt für bessere EMV,
ist mit einem kurzen Kabel mit der Funktionserde der Maschine zu verbin-
den.

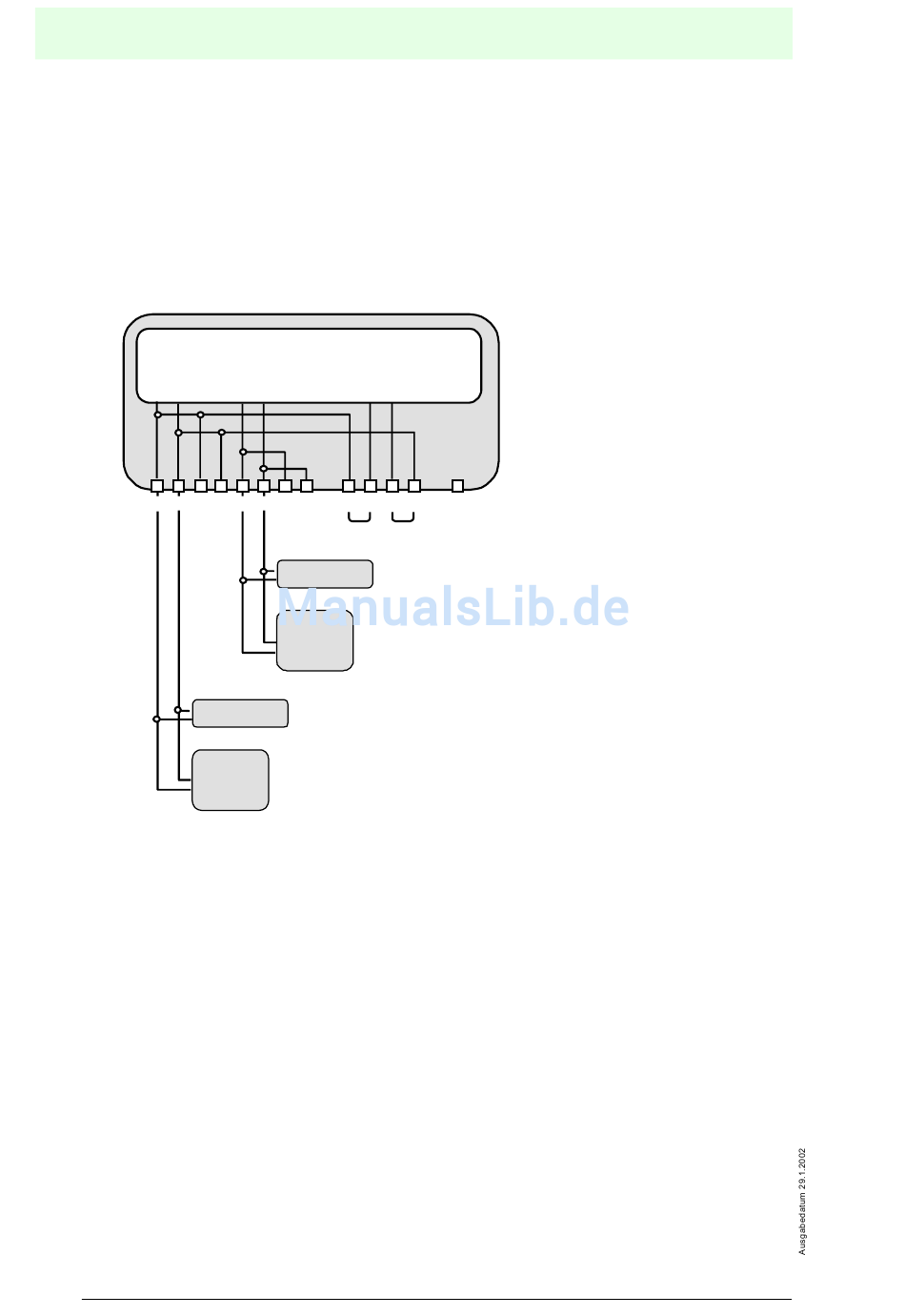

J+, J- Steckbrücken (Jumper) mit denen die Spannungsversorgung des AS-i aus-
gewählt werden kann:
Versorgung des Masters aus AS-i-Kreis 1
AS - i 1
+ -
+ -
-
+
-
+
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
10
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
Anschlüsse, Anzeigen und Bedienelemente
AS - i Master
power
AS - i 2
+ - a 24V 0V
+ -
J+
-
AS - i Slave
+
m ax. 8 A
AS - i
PELV gemäß EN 60950
Netz -
-
gerät
(Protective extra low voltage)
+
max. 100m AS - i - Kabel (ohne Repeater)
AS - i Slave
max. 62 AS - i - Slaves (mit erweiterten
max. 8 A
AS - i
PELV gemäß EN 60950
Netz -
gerät (Protective extra low voltage)
b GND
J -
max. 100m AS - i - Kabel (ohne Repeater)
max. 62 AS - i - Slaves (mit erweiterten
)
AS-Interface
)
