Anhang: Beispiel der Inbetriebnahme an einer Siemens S5

13 Anhang: Beispiel der Inbetriebnahme an einer Siemens S5
Dieses Kapitel zeigt beispielhaft die Inbetriebnahme eines AS i/PROFIBUS-DP-
Gateways am PROFIBUS für die SPS Simatic S5 135 von Siemens mit der
PROFIBUS-Master-Karte IM 308 C. Die verwendete Konfigurationssoftware ist
die Siemens COM PROFIBUS 3.0.
13.1

Inbetriebnahme

1. Kopieren Sie die GSD-Datei „B_W_1745.GSD" von der Diskette „AS-i/
PROFIBUS-Gateway IBM PC Software" aus dem Verzeichnis A:\GSD in das
Verzeichnis \GSD der Software COM PROFIBUS 3.0.
2. Starten Sie die Konfigurationssoftware COM PROFIBUS 3.0
3. Führen Sie den Befehl „Datei|GSD-Dateien einlesen" aus.
4. Führen Sie den Befehl „Datei|Neu" aus.

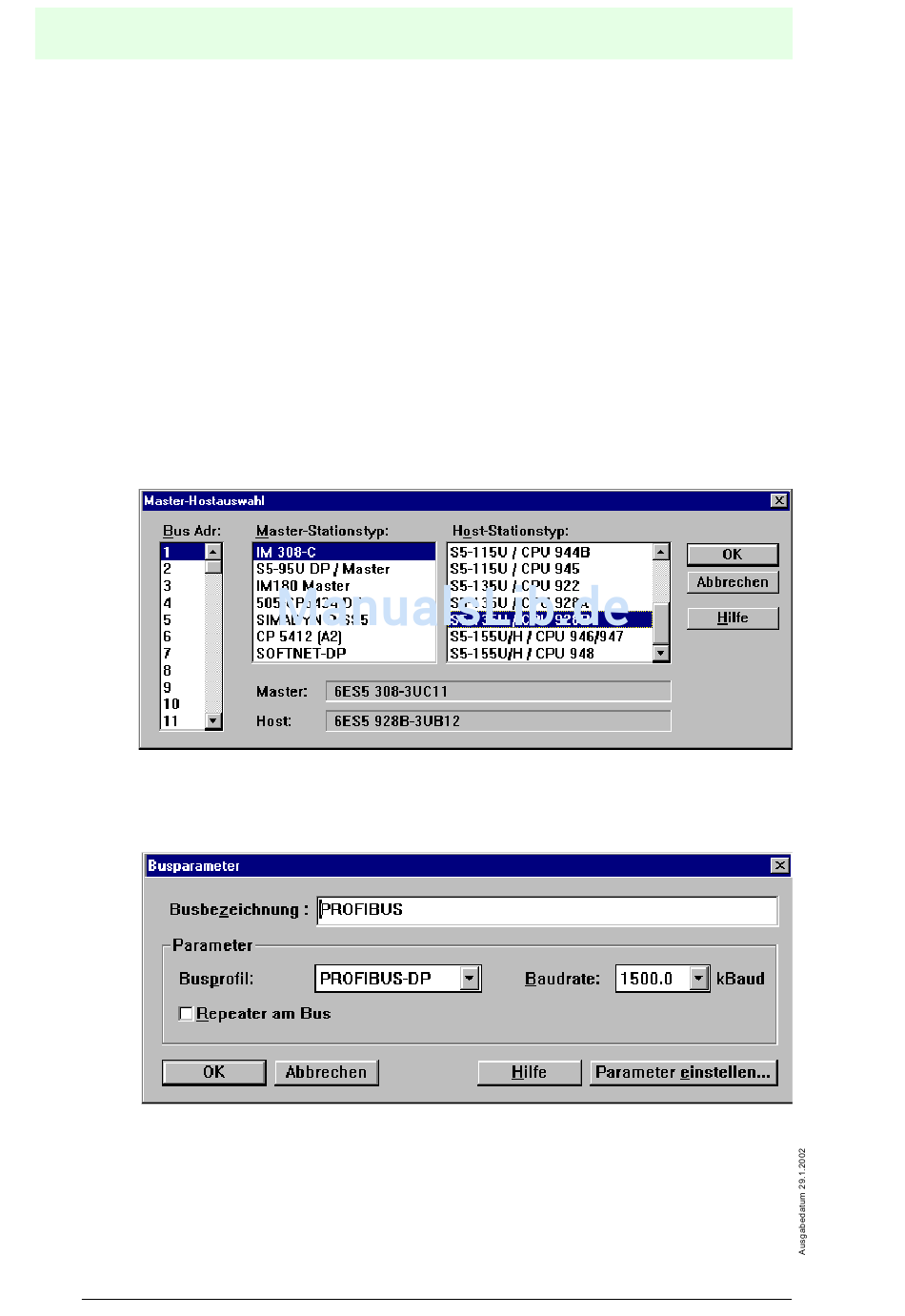

Es erscheint die Dialogbox Master-Hostauswahl.
Wählen Sie Ihren PROFIBUS-Master aus.
5. Mit dem Befehl „Projektieren|Busparameter" können Sie die Baudrate und an-
dere Busparameter einstellen.
