5 Anschlüsse, Anzeigen und Bedienelemente

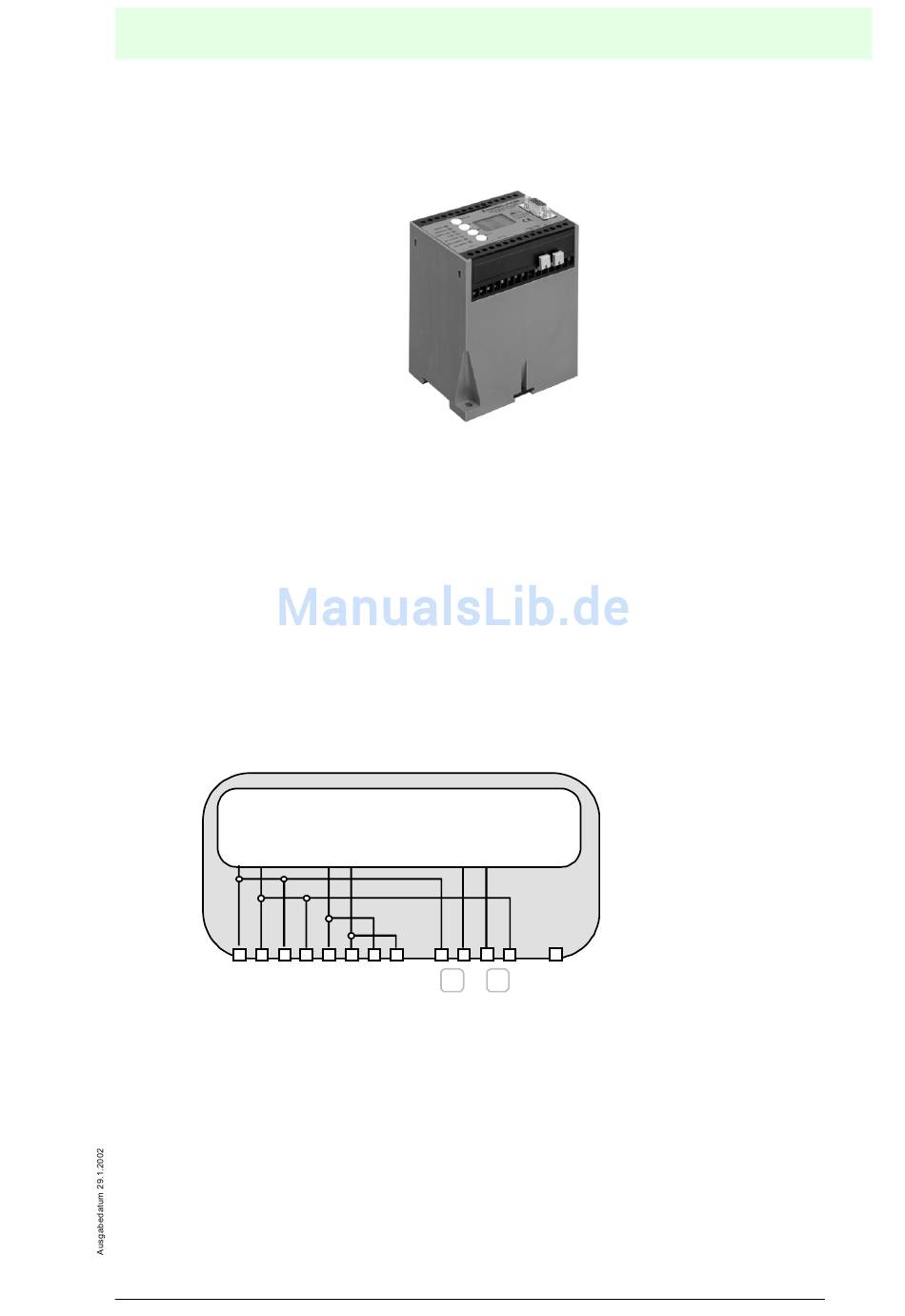

Geräte in IP20:
Auf der Frontplatte des Gerätes in IP20 befinden sich:
• Anschlussklemmen zur Spannungsversorgung und für den AS-i-Kreis
• eine neunpolige SUB-D-Buchse als PROFIBUS-Schnittstelle
• 7 Leuchtdioden sowie
• ein LC-Display zur Darstellung des jeweiligen Betriebszustandes des Gerätes
und
• 2 Taster (bei Geräten mit vollgraphischer Anzeige: 4 Taster) zur Projektierung
des Gerätes.
5.1

Spannungsversorgungskonzepte und AS-i-Anschlusstechnik

5.1.1

Doppelmaster in IP20

AS - i 1
+ - + -
+ -
Die einzelnen Klemmen sind wie folgt belegt:
+ „AS-i +", Aktuator-Sensor-Interface 1 bzw. 2, positiver Anschluss
Diese Klemme ist bei AS-i-Kreis 1 intern mit dem Punkt a2 der Steckbrücke
„J+" verbunden.
- „AS-i -", Aktuator-Sensor-Interface 1 bzw. 2, negativer Anschluss
Diese Klemme ist bei AS-i-Kreis 1 intern mit dem Punkt b2 der Steckbrücke
„J-" verbunden.
24V Spannungsversorgung des Masters, positiver Anschluss (18 - 31,6 V DC)
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
Anschlüsse, Anzeigen und Bedienelemente
AS - i Master
AS - i 2 power
+ - a 24V 0V
J+
AS-i/PROFIBUS-Gateway
b GND
J -
