VLT AQUA Hochleistungsanwendungen Pro-
dukthandbuch

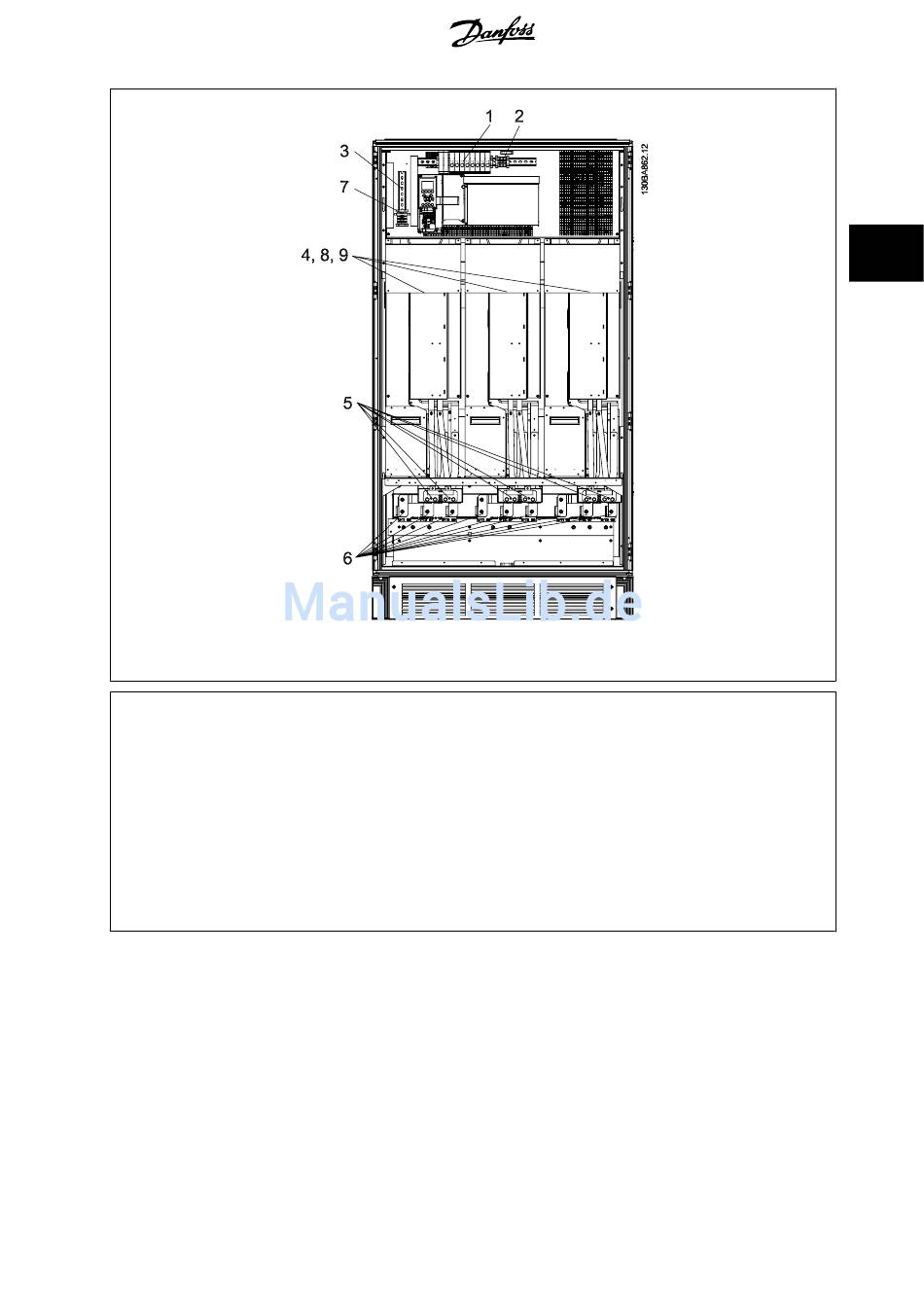

Abbildung 3.47: Wechselrichtergehäuse, Baugröße F2 und F4
1) Externe Temperaturüberwachung
2) AUX-Relais
01 02 03
04 05 06
3) NAMUR
4) AUX-Lüfter
100 101 102 103
L1 L2 L1 L2
5) Bremswiderstand
-R +R
81 82
6) Motor
7) NAMUR-Sicherung. Teilenummern siehe Sicherungstabellen.
8) Lüftersicherungen. Teilenummern siehe Sicherungstabellen.
9) Schaltnetzteil-Sicherungen. Teilenummern siehe Sicherungstabellen.
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss
U V W
96 97 98
T1 T2 T3
3 Installieren
3
