Danfoss VLT AQUA Drive FC 200 Produkthandbuch Seite 53

VLT AQUA Hochleistungsanwendungen Pro-
dukthandbuch

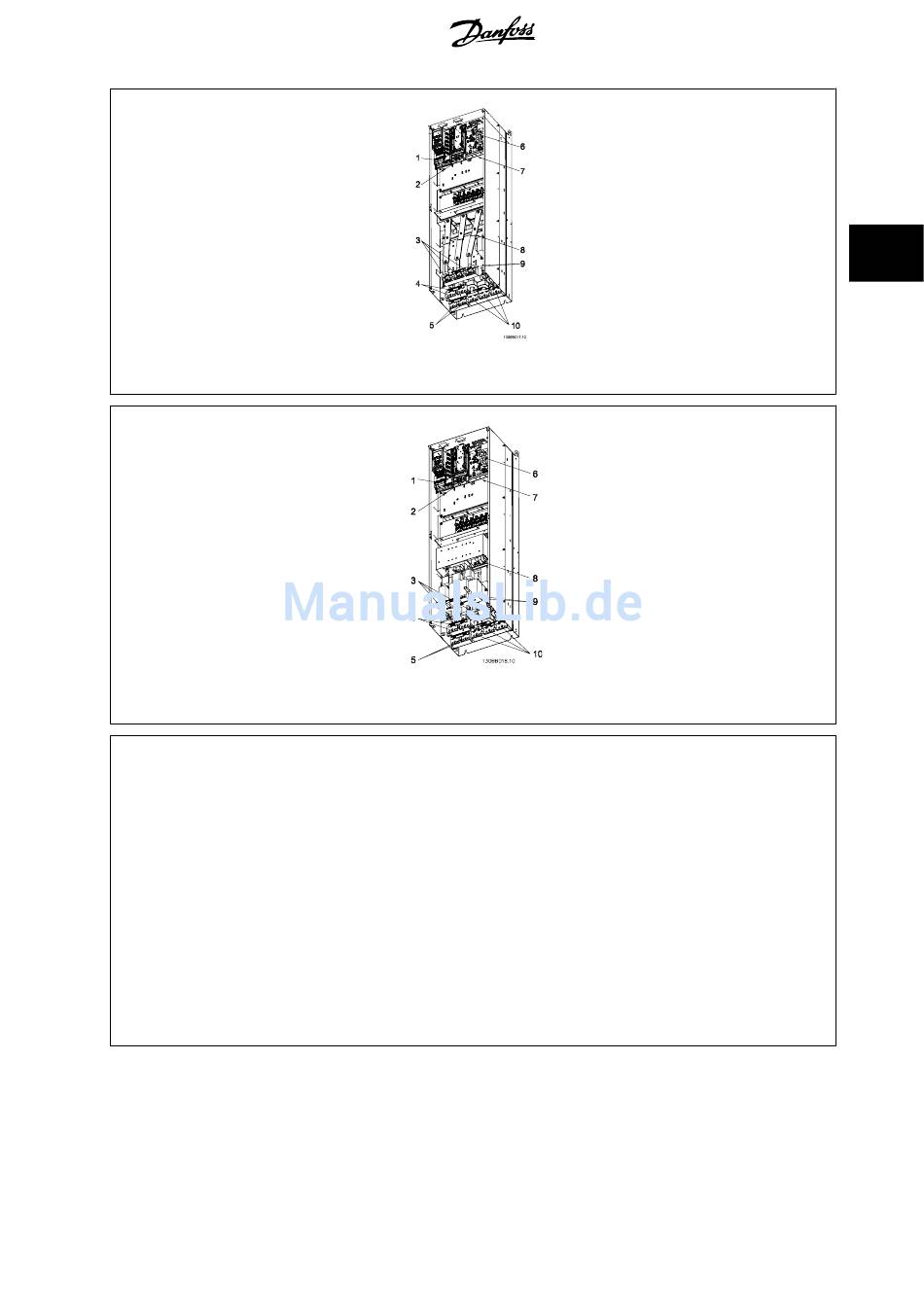

Abbildung 3.38: Kompaktgeräte IP00 (Chassis), Baugröße D3
Abbildung 3.39: Kompaktgeräte IP00 (Chassis) mit Trennschalter, Sicherung und EMV-Filter, Baugröße D4
1) AUX-Relais
01 02 03
04 05 06
2) Temp.-Schalter
106 104 105
3) Netz
R S T
91 92 93
L1 L2 L3
4) Zwischenkreis-
kopplung
-DC +DC
88 89
5) Bremse
6) Schaltnetzteil-Sicherung (Teilenummer siehe Sicherungstabellen)
7) AUX-Lüfter
8) Lüftersicherung (Teilenummer siehe Sicherungstabellen)
9) Schutzleiter
10) Motor
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss
-R +R
81 82
100 101 102 103
L1 L2 L1 L2
U V W
96 97 98
T1 T2 T3
3 Installieren
3
53
