Klemmenpositionen - Baugröße F - Danfoss VLT AQUA Drive FC 200 Produkthandbuch

3 Installieren
3.3.5 Klemmenpositionen - Baugröße F
ACHTUNG!
Die Gehäuse F sind in vier verschiedenen Größen erhältlich: F1, F2, F3 und F4. Die Baugrößen F1 und F2 verfügen auf der rechten
Seite über einen Wechselrichter- und auf der linken Seite über einen Gleichrichterschrank. Die Baugrößen F3 und F4 verfügen links
vom Gleichrichterschrank zusätzlich über einen Optionsschrank. Bei Baugröße F3 handelt es sich um ein F1 mit einem zusätzlichen
Optionsschrank. Bei Baugröße F4 handelt es sich um ein F2Gerät 62 mit einem zusätzlichen Optionsschrank.
3
Klemmenpositionen - Baugröße F1 und F3

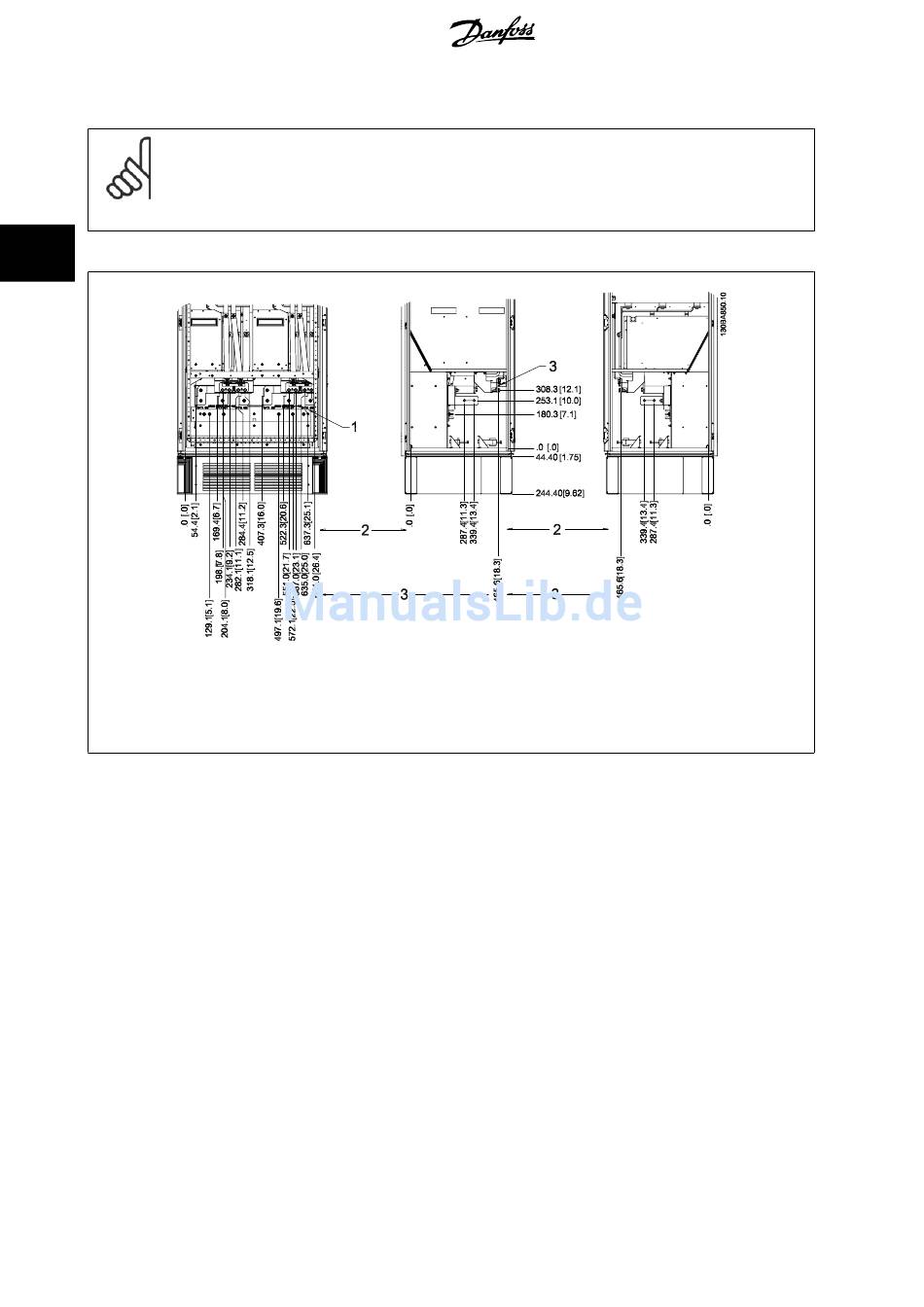

Abbildung 3.19: Klemmenpositionen - Wechselrichterschrank - F1 und F3 (Vorder-, Links- und Rechtsansicht)
1) Erdungsschiene
2) Motorklemmen
3) Bremsklemmen
32
