3 Installieren
3.3.3 Klemmenpositionen - Baugröße D
Berücksichtigen Sie die folgende Position der Klemmen bei der Auslegung des Kabelzugangs.
3

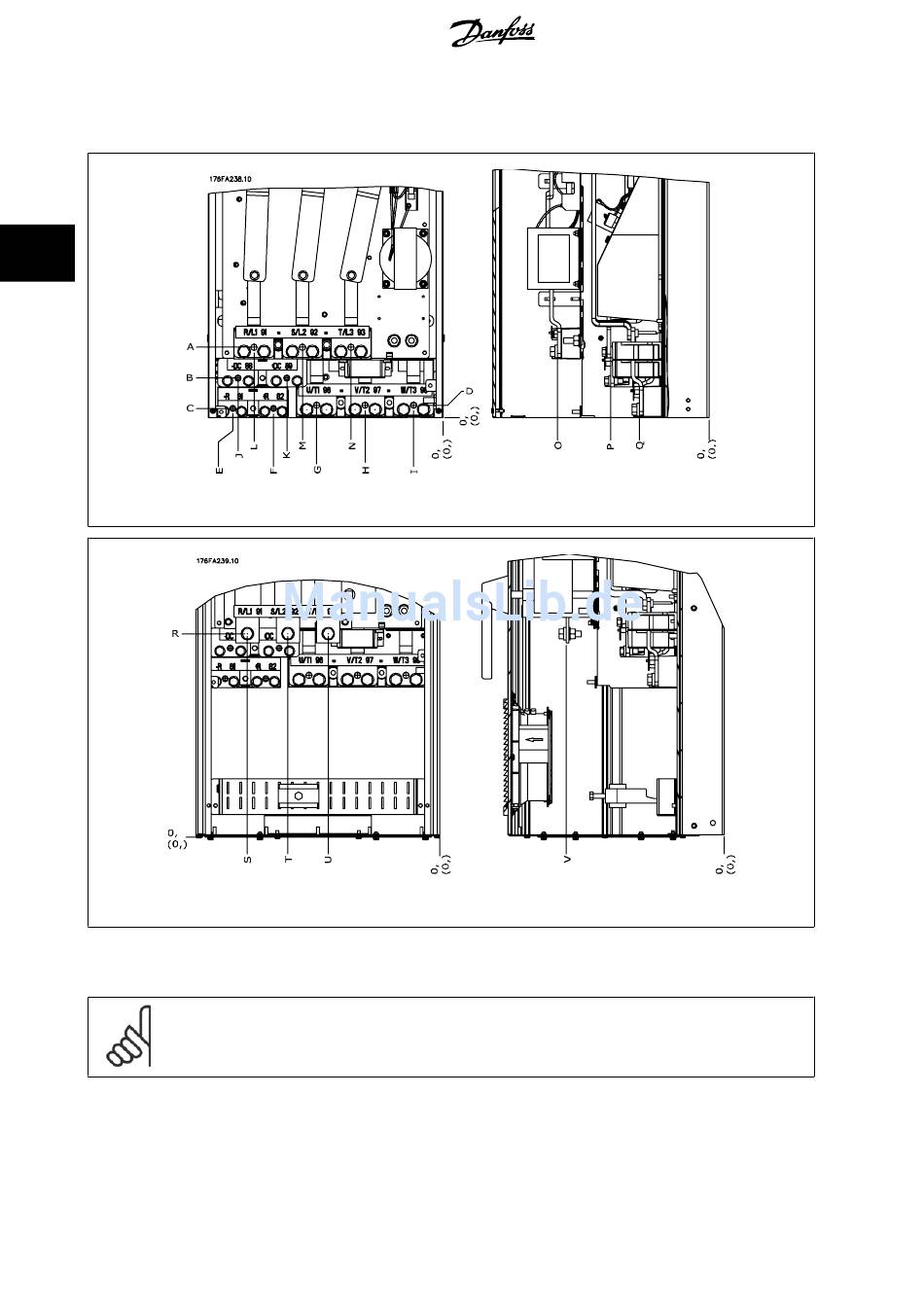

Abbildung 3.10: Positionen der Leistungsanschlüsse, Baugröße D3 und D4
Abbildung 3.11: Positionen der Leistungsanschlüsse mit Trennschalter, Baugröße D1 und D2
Beachten Sie, dass die Leistungskabel schwer und schwierig zu biegen sind. Achten Sie auf optimale Positionierung des Frequenzumrichters, um einfache
Installation der Kabel sicherzustellen.
ACHTUNG!
Alle D-Gehäuse sind mit Standardeingangsklemmen oder Trennschalter verfügbar. Die Klemmenabmessungen sind in der Tabelle auf
der folgenden Seite enthalten.
