Installation
3.9.5 LAN-Anschlüsse
Die LAN-Anschlüsse (LAN1, LAN2 und LAN3) unterstützen 10 MBit/s und 100 MBit/
s Übertragungsgeschwindigkeit im Halb- oder im Vollduplexbetrieb. Über die
LAN-Anschlüsse (Ethernet-Schnittstellen, ausgeführt als RJ45-Buchsen) können
Sie die OpenCom X320 in Ihr Firmennetz (LAN, Local Area Network) integrieren.
Sie können damit die OpenCom X320 u. a. für die VoIP-Telefonie nutzen, die Web-
Konsole bedienen oder die OpenCom X320 als IP-Router für den Aufbau von Ver-
bindungen ins Internet nutzen.
Die Umschaltung von Übertragungsgeschwindigkeit und Betriebsart geschieht
automatisch („Auto-Sensing-Funktion"). Außerdem erfolgt eine automatische
Umschaltung für Verbindungen, die eine gekreuzte Ethernet-Anschlussleitung
erfordern. Sie können daher auch eine ungekreuzte Ethernet-Anschlussleitung für
die Verbindung zu einem Hub oder Switch verwenden. Zur Verwendung mit VoIP
ist ein Switch erforderlich.
Eine Ethernet-Anschlussleitung (Twisted-Pair-Leitung nach 10BaseT bzw.
100BaseTX) darf eine Länge von 100 m haben. Der sichere Betrieb mit 100 MBit/s
erfordert den Einsatz von Leitungen und Anschlussdosen der Kategorie 5. Ver-
wenden Sie eine geschirmte Ethernet-Leitung (STP-Leitung, Shielded Twisted Pair
Leitung).
Auf der Hauptbaugruppe der OpenCom X320 befindet sich ein interner Ethernet-
Switch mit mehreren Ports. Dieser Switch ist mit den Anschlüssen LAN1, LAN2,
LAN3 und dem Steckplatz 2 verbunden. Die CPU bietet intern zwei getrennte
Ethernet-Schnittstellen. Eine dieser Schnittstellen ist mit den LAN-Anschlüssen,
die andere ist mit dem WAN-Anschluss verbunden.
ESC
ABC
1
C 4 GHI
7 PQRS
– +
*
Switch

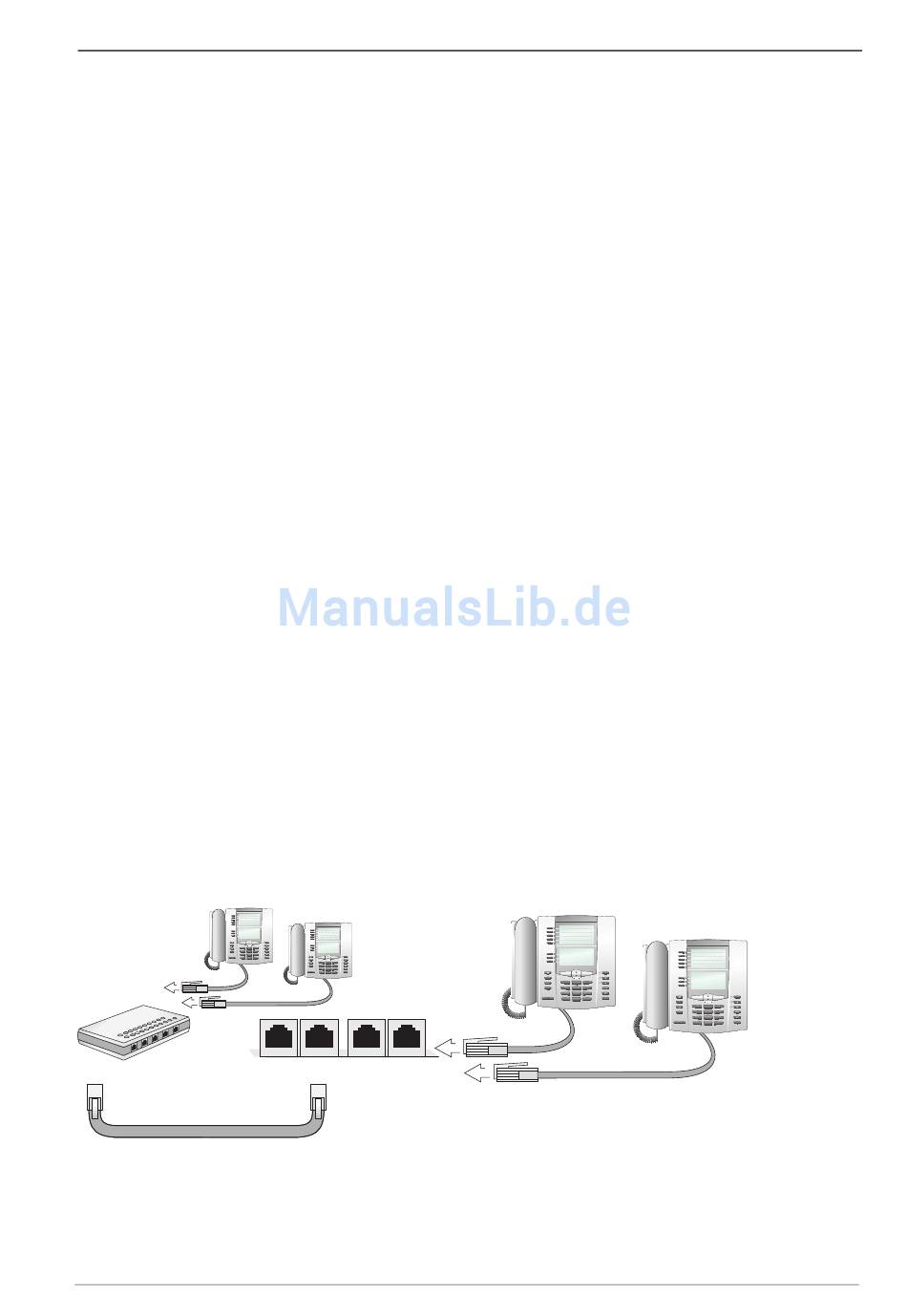

Lage der LAN-Anschlüsse (interner Switch nicht gezeigt)
Auf der Hauptbaugruppe befinden sich folgende Ethernet-Anschlüsse:
Belegung der Schnittstellen, Terminierung, Kabellänge
OK i
2 ABC 3 DEF
5 JKL 6 MNO
8 TUV 9 WXYZ
i
R ESC OK
0 #
ABC
1 2 ABC 3 DEF
C 4 GHI 5 JKL 6 MNO
7 PQRS 8 TUV 9 WXYZ
– + R
* 0 #
WAN LAN1 LAN2 LAN3
Power over Ethernet
IP-Telefon
IP-Telefon
ESC OK i
ABC
DEF
1 2 ABC 3
GHI JKL MNO
C 4 5 6
PQRS TUV 9 WXYZ
7 8
ESC
– + R
* 0 #
ABC
1 2 ABC
GHI
C 4 5 JKL
PQRS
7 8 TUV
– +
*
0
OK i
3 DEF
MNO
6
WXYZ
9
# R
