Installation

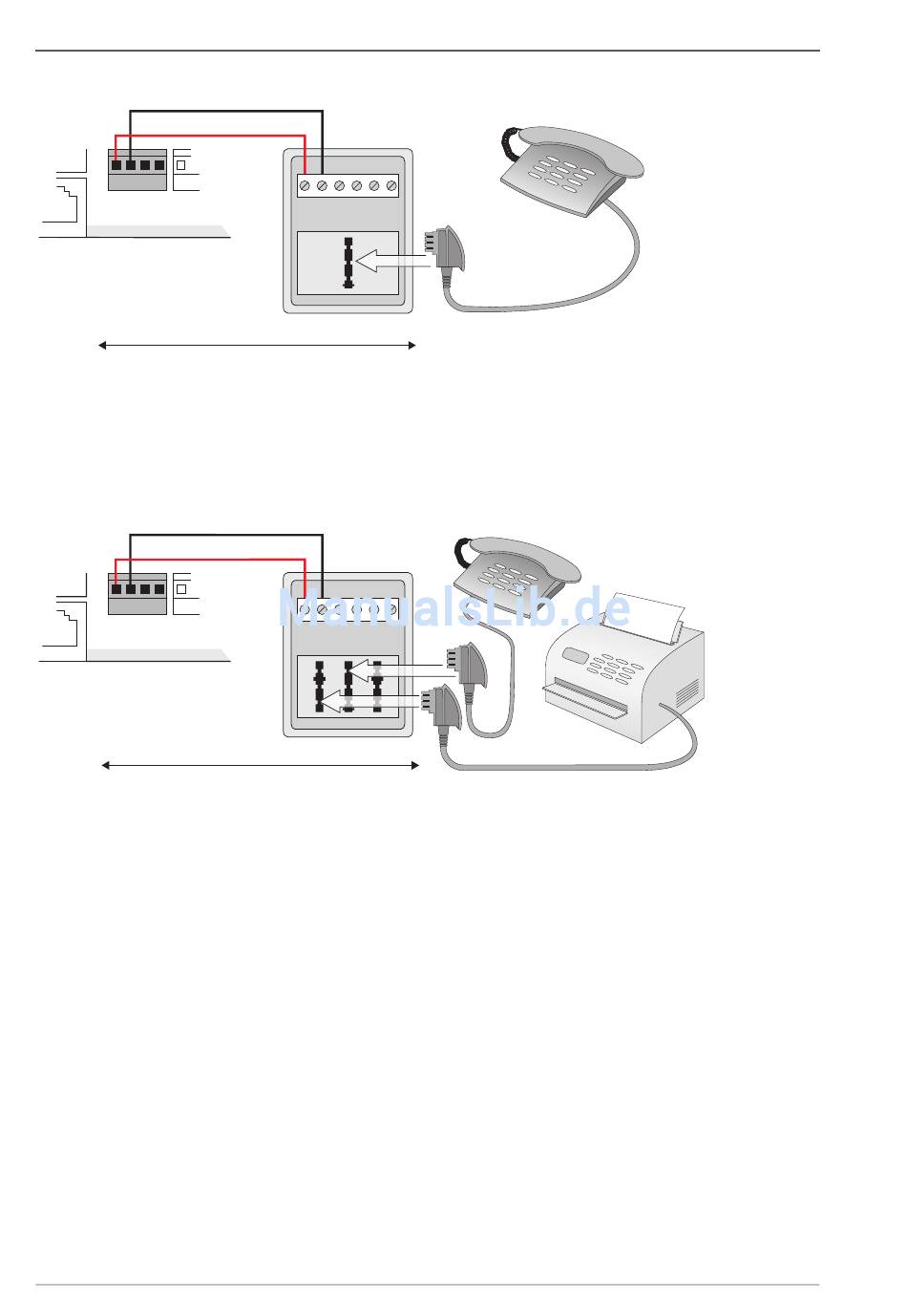

schwarze Ader
rote Ader
a/b-Anschluss
Alternativ können Sie auch das
Adernpaar weiß/gelb verwenden.
Kabellänge: max. 1000 m
Anschluss einer TAE-F-Dose
Zum Anschluss eines analogen Gerätes (Fax, Modem) sollten Sie den Druck-
klemmen-Anschluss auf eine TAE-N-Anschlussdose führen.
schwarze Ader
rote Ader
a/b-Anschluss
Alternativ können Sie auch das
Adernpaar weiß/gelb verwenden.
Kabellänge: max. 1000 m
Anschluss einer kombinierten TAE-NFN-Dose
Achtung!
Analoge Telefone
Bei analogen Telefonen empfehlen wir die Verwendung von Geräten mit Tonwahl,
da die zusätzlichen Leistungsmerkmale der OpenCom X320 mit Pulswahl nicht
genutzt werden können.
Modems
Die maximale Übertragungsrate für analoge Modems beträgt 33,6 kBit/s (V.34+).
50
Belegung der Schnittstellen, Terminierung, Kabellänge
1 2 3 4 5 6
F
TAE-F-Dose
1 2 3 4 5 6
N F N
TAE-NFN-Dose
Beachten Sie die folgenden Hinweise und Empfehlungen
zum Anschluss analoger Endgeräte. Endgeräte, die diese
technischen Voraussetzungen nicht erfüllen, können zu
Schäden an der OpenCom X320 führen!
analoges Telefon
analoges Telefon
analoges Faxgerät
