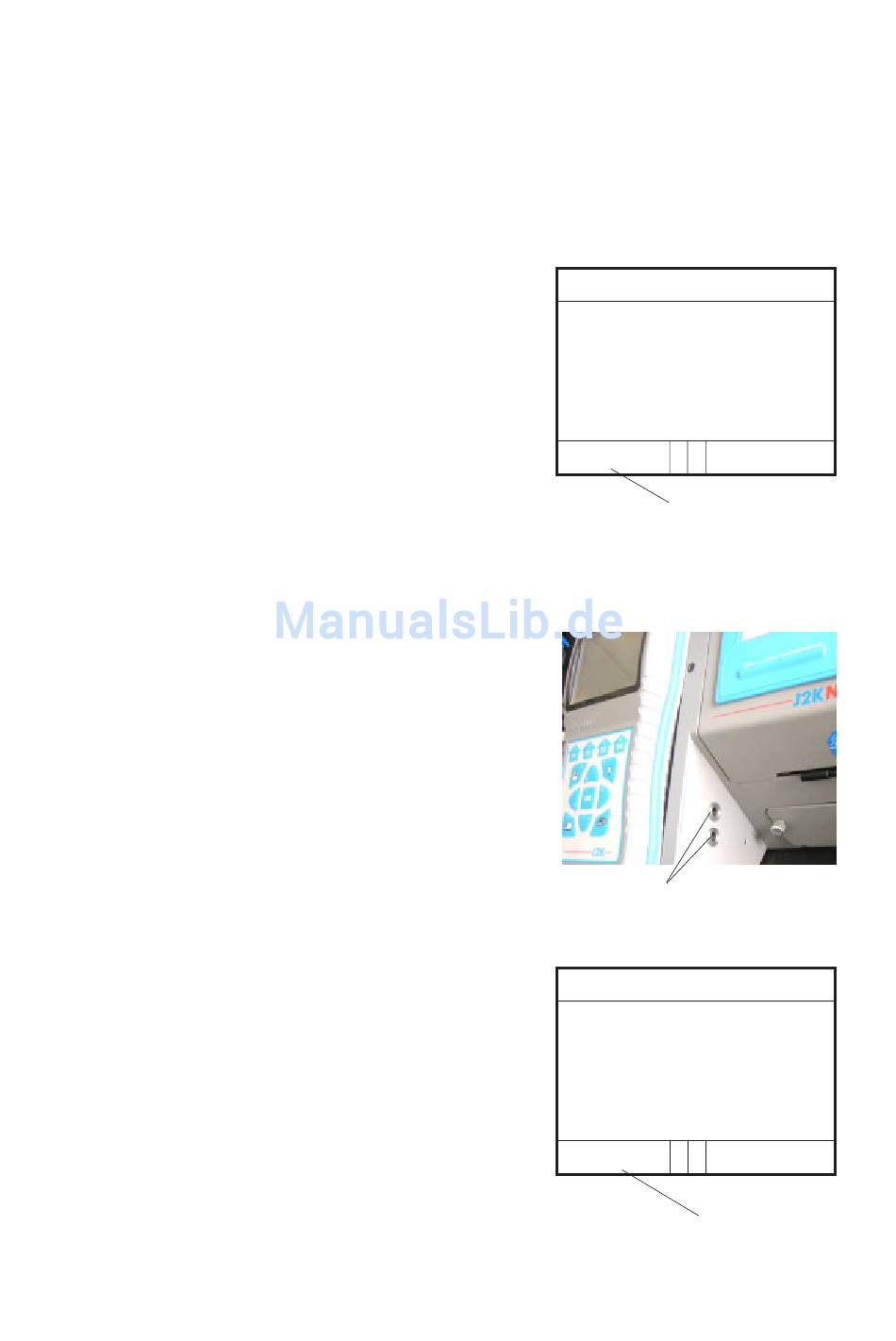

8.4. O2-Ringspaltmessung
Diese Messung wird bei raumluftunabhängigen Geräten wie zum Bei-
spiel Brennwertfeuerstätten durchgeführt. Es wird ermittelt, ob Abga-
se in die Verbrennungsluft gelangen (O2-Gehalt wird kleiner / CO-
Gehalt kann vorhanden sein) und somit die Verbrennungsqualität
beeinträchtigen.
Für die Ringspaltmessung sollte eine
Ringspalt-Mehrlochsonde (optionales
Zubehör) verwendet werden. Die Druck-
verhältnisse im Ringspalt können eben-
falls ermittelt werden. Ist die Wertean-
zeige stabil, betätigen Sie die Taste
<speichern> und das Ergebnis wird im
Zwischenspeicher abgelegt. Soll gleich-
zeitig mit der Zwischenspeicherung ein
Ausdruck der Werte erfolgen, betätigen
Sie die Taste <F2> (der komplette Inhalt
des Zwischenspeichers wird gedruckt).
8.5. Strömungsmessung (Option)
Diese Messung kann mit einem Staurohr
durchgeführt werden. Hierzu muss zu-
nächst der Pitot-Faktor des Staurohrs ein-
gegeben werden („Einstellungen" / „In-
terne" / „Pitot-Faktor"). Nach Anschluss
des Staurohrs ans Gerät, kann der Null-
punkt des Sensors mit <F4> neu gesetzt
werden. Nach Betätigen von <F1> kann
der Querschnitt des Strömungskanals zur
Berechnung des Volumenstroms einge-
geben werden. Nachdem das Staurohr
im Strömungskanal positioniert wurde,
erfolgt die Anzeige der Geschwindigkeit
(m/s), des Volumenstroms (Nm3/h) und
des Differenzdrucks (Pa). Ist die Werte-
anzeige stabil, betätigen Sie die Taste
<speichern> und das Ergebnis wird im
Zwischenspeicher abgelegt.
ecom-J2KN
Ringspaltmessung
19.5
O2
CO
0.01
Zug
12:15:53 25.11.03
Ringspaltmessung
gespeichert !
CO
Messung ist
zwischengespeichert
Anschlüsse
Staurohr
V. Strömung
0.4
V.Gas
44
M.Gas
0.1
dP
12:15:53 25.11.03
V. Strömung
gespeichert !
CO
Messung ist
zwischengespeichert
%
3
ppm
hPa
m/sek
Nm3/h
Pa
Seite 21
