Mit der Aufnahme von Messwerten kann
nach „Messung starten" / <OK> begon-
nen werden. Gehen Sie wie folgt vor:
-zu messende Fläche mit <F1> oder <F2>
auswählen
-Oberflächenfühler positionieren
-Temperaturdifferenz mit Taste
<speichern> oder <F3> übernehmen -
pro Teilfläche können bis zu 10 Messwerte
ermittelt werden, die automatisch gemittelt
werden
-ggf. Messungen mit <F4> löschen
-Vorgang für jede Teilfläche wiederholen
Sind alle Teilflächentemperaturen ermittelt, kann das Menü mit <ESC>
verlassen werden. Der Oberflächenverlust wird automatisch berech-
net. Die Umrechnung des Messwertes in Maluspunkte steht unter dem
Menüpunkt „Ergebnisse" zur Verfügung.
Die Messung des Ventilationsverlustes
wird mit einer Strömungssonde 30 sek.
nach Brennerschluss durchgeführt. Die
Messung kann frühestens 5 min. nach
Einschalten des Gerätes durchgeführt
werden, da der Drucksensor diese Zeit
zur Stabilisierung benötigt. Nach Aufruf
des Menüpunktes müssen Luftdruck, Au-
ßentemperatur, Kesselleistung und Ab-
gasrohrdurchmesser eingegeben wer-
den. Gehen Sie bitte wie folgt vor:
-jeweiligesEingabefenster mit <OK>
öffnen
-Werte mit den Ziffertasten eingeben
-Eingabe mit <OK> bestätigen
Seite 40
Oberflächenverlust
Breite
---
Höhe
---
A
---
T.O. ---
T.R. ---
T.O. 21.5 °C
T.R. 21.5 °C
-0-
Oberflächenverlust
Breite
1.20 m
Höhe
1.20 m
A
1.44 m2
T.O. 40.5 °C
T.R. 21.5 °C
T.O. 42.5 °C
T.R. 21.5 °C
-1-

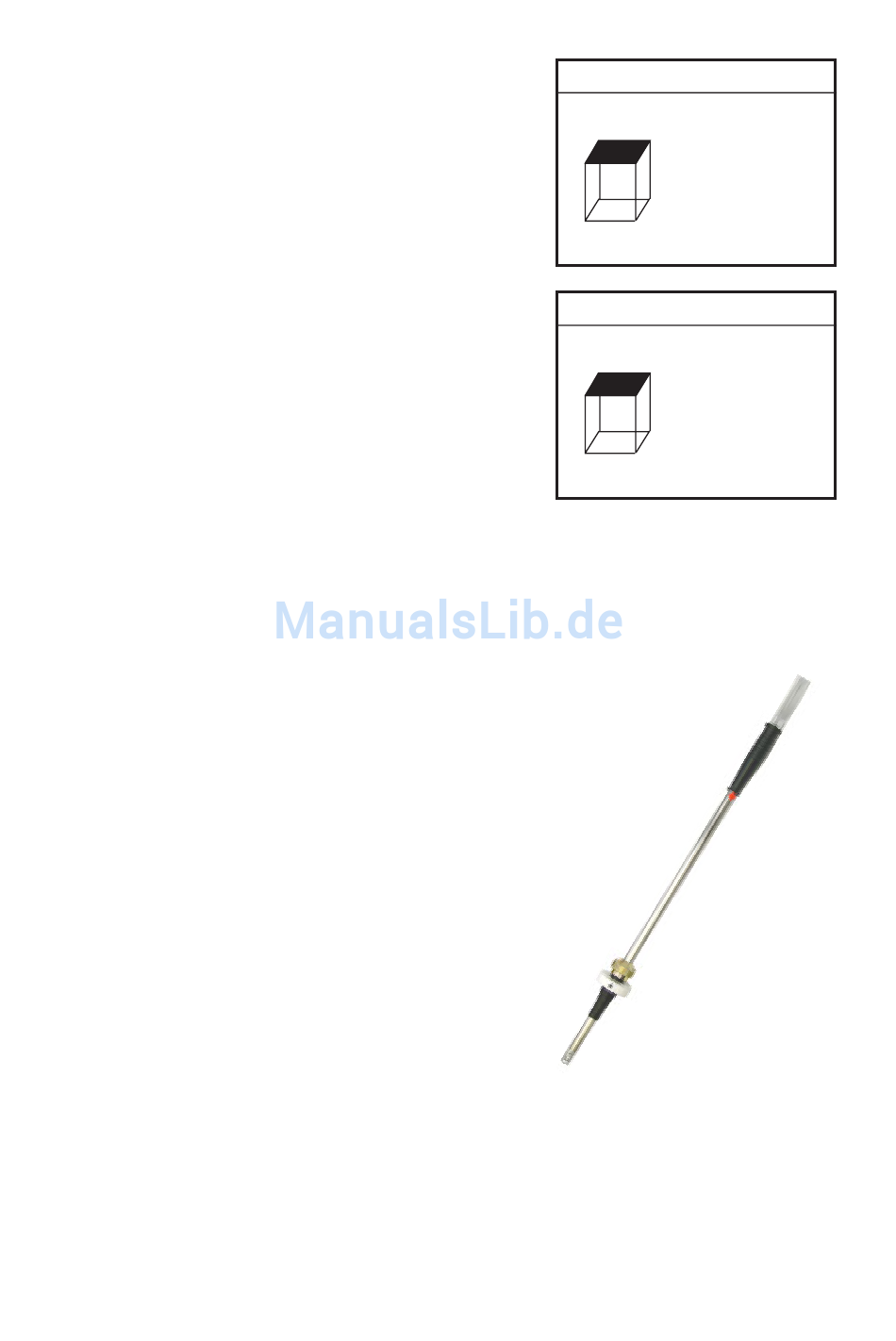

Strömungssonde
ecom-J2KN
m
m
m2
°C
°C
