Kohler Command PRO CH260 Werkstatt-Handbuch Seite 44

Elektrische Anlage
Nur gleichgerichtete (ungeregelte) Systeme
Einige Motoren sind mit einer nur gleichgerichteten Generator anlage ohne Regelung und einem Ausgangsstrom von 3 bis 4 A
ausgestattet. Der Gleichrichter ist üblicherweise mit einem entsprechenden Kabelbaum an den Motor angeschlossen und in der
Bedienkonsole befestigt. Die Masseverbindung erfolgt über den Kabelbaum. Der Gleichrichter wandelt die Wechselspannung des
Stators in eine Gleichspannung um.

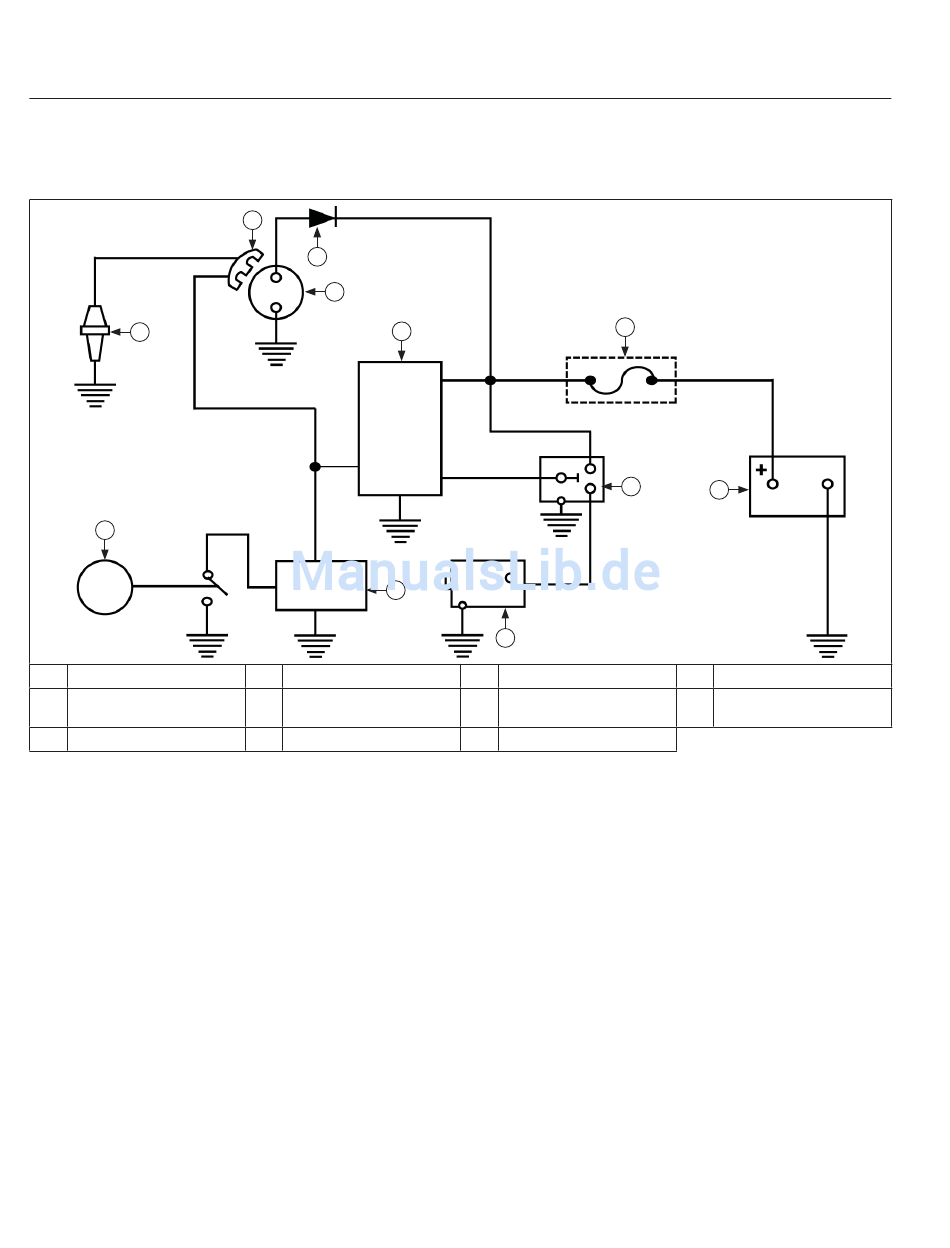

Anschlussplan - 3/4-A-Generatoranlage, nur gleichgerichtet
D
E
A Diode
Ölstand-
E
Schwimmerschalter
I Relais
44
C
A
B
G
F
B Ständer
F Ölstand-Kontrollmodul
J Batteriesicherung
KohlerEngines.com
J
I
H
C Zündmodul
G Startschalter
K 12-V-Batterie
K
D Zündkerze
H Anlassermotor
17 690 08 Rev. C
