Kohler Command PRO CH260 Werkstatt-Handbuch Seite 34

Drehzahlregler

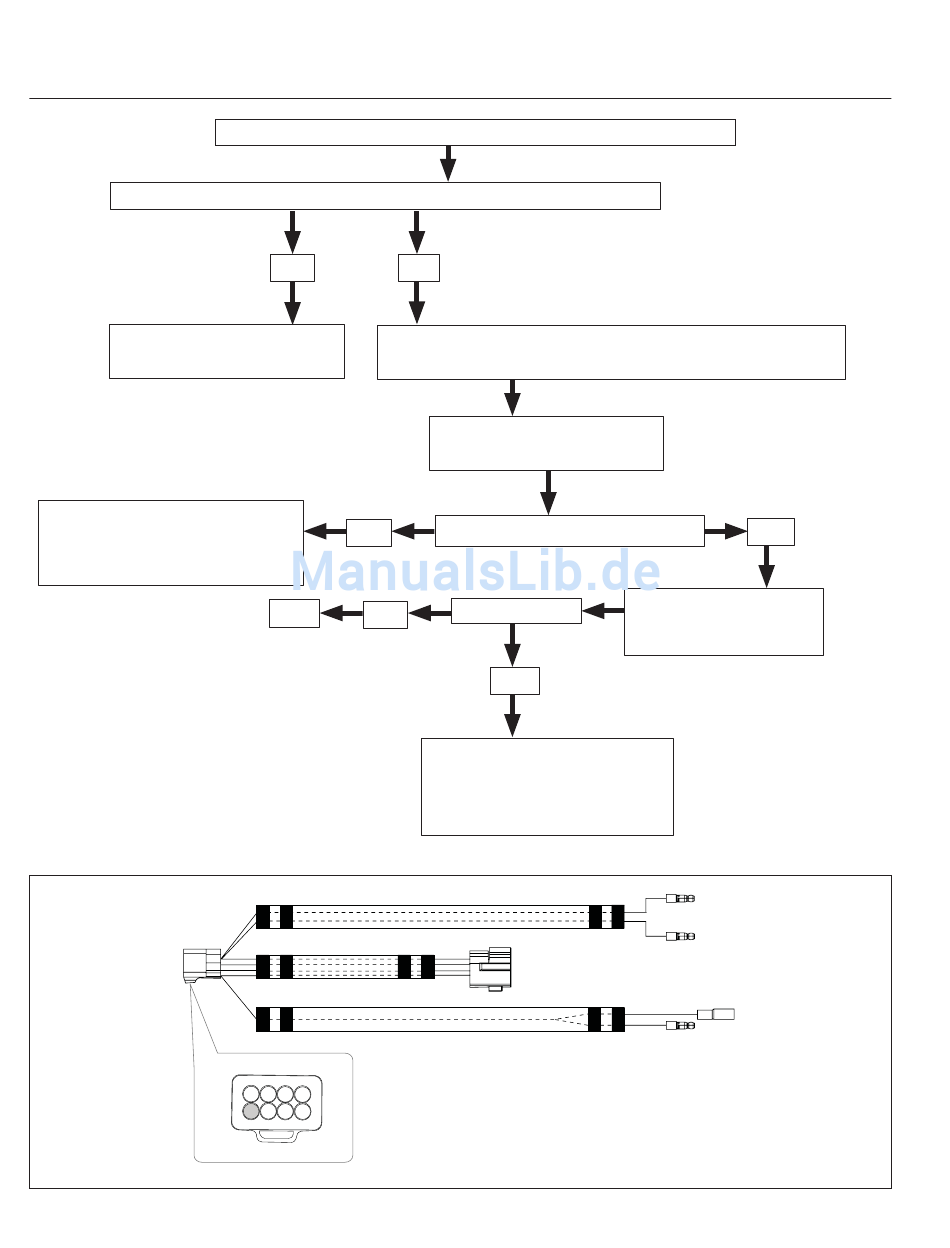

Ablaufdiagramm zur Fehlersuche des elektronischen Drehzahlreglers - Fortsetzung
Prüfen Sie den Kabelbaum auf Kabelbrüche oder unsaubere Kontakte.
Ersetzen/reparieren Sie die
Einheit bei Bedarf.
Das Steuerungssystem der Maschine
testen. Die Diagnoseprozeduren
des Geräteherstellers für das
Steuerungssystem nachschlagen und
anwenden.
Darstellung der grundlegendenden Kabelbaumeinheit
J1
34
Der Motor springt an und geht wieder aus.
NEIN
JA
Klemme K10 und B1 befi nden sich in J1, Stift H (siehe unten).
Trennen Sie Klemme K10 und B1 am Kabelbaum und wiederholen
Sie den Test.
JA
ENDE
JA
Das Steuerungssystem der Maschine
C
A B D
H
G F E
KohlerEngines.com
Den Motor wie in der
Betriebsanleitung der Maschine
beschrieben starten.
Läuft der Motor weiter?
OK?
NEIN
testen. Die Diagnoseprozeduren
des Geräteherstellers für das
Steuerungssystem nachschlagen
und anwenden.
J2
NEIN
Ersetzen Sie die
elektronische
Drehzahlregelung und
wiederholen Sie den Test.
HI-1
HI-2
K10
B1
17 690 08 Rev. C
