Aufbau und Funktion
MIG/MAG-Schweißen
5.3.2.4 Drahtelektrode einfädeln
Pos. Symbol
1
2
3
4
5
6
7
8
•
Brennerschlauchpaket gestreckt auslegen.
•
Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
•
Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinlaufnippel über die
Rillen der Antriebsrollen und durch das Drahtführungsrohr in das Kapillarrohr bzw. Teflonseele mit
Drahtführungsrohr einführen.
•
Spanneinheiten mit Gegendruckrollen wieder nach unten drücken und Druckeinheiten wieder
hochklappen (Drahtelektrode muss in der Nut der Antriebsrolle liegen).
•
Anpressdruck an den Einstellmuttern der Druckeinheit einstellen.
•
Einfädeltaste drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
36
Beschreibung 0
Einstellmutter
Druckeinheit
Fixierung der Spanneinheit und Einstellen des Anpressdruckes.
Spanneinheit
Rändelschraube
Gegendruckrolle
Antriebsrolle
Drahteinlaufnippel
Drahtführungsrohr

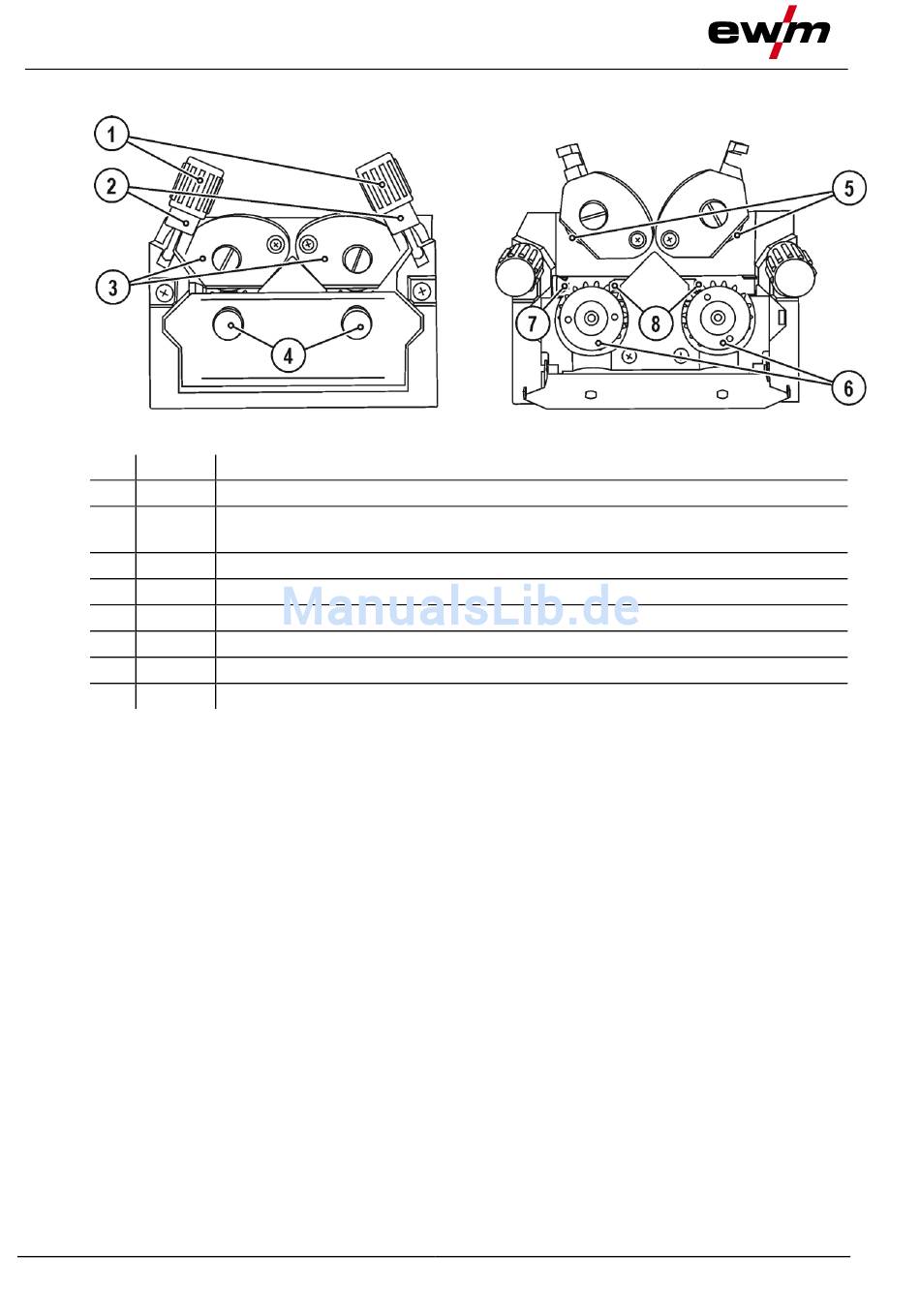

Abbildung 5-13
