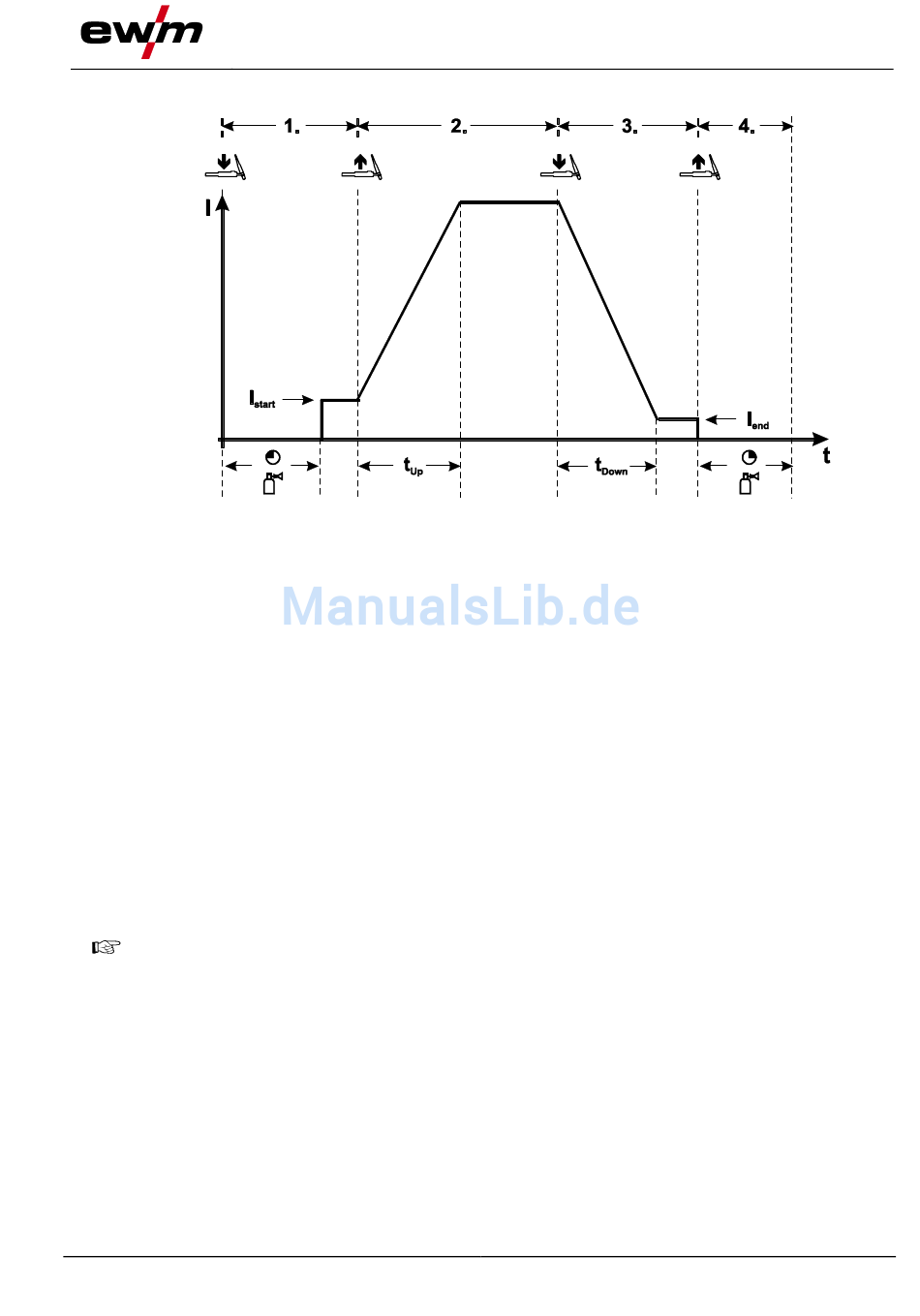

4-Takt-Betrieb
1.Takt
•
Brennertaster betätigen und halten.
•
Schutzgas strömt aus (Gasvorströmen).
Die Lichtbogen-Zündung erfolgt mit Liftarc.
•
Schweißstrom fließt mit dem eingestellten Wert des Startstromes I
2.Takt
•
Brennertaster loslassen.
•
Schweißstrom steigt mit eingestellter Upslope-Zeit auf Hauptstrom an.
3.Takt
•
Brennertaster betätigen und halten.
•
Hauptstrom fällt mit der eingestellten Downslope-Zeit auf Endkraterstrom I
4.Takt
•
Brennertaster loslassen, der Lichtbogen erlischt.
•
Gasnachströmzeit läuft ab.
Loslassen des Brennertasters während der Downslope-Zeit beendet den Schweißvorgang
unverzüglich.
Schweißstrom sinkt auf Null und die Gasnachströmzeit beginnt.
5.5.8

WIG-Zwangsabschaltung

Das Schweißgerät beendet den Zünd- bzw. Schweißvorgang bei
•
Zündfehler (bis 5 s nach dem Startsignal fließt kein Schweißstrom).
•
Lichtbogenabriss (Lichtbogen länger als 5 s unterbrochen).
099-005546-EW500
07.11.2016
Aufbau und Funktion
Abbildung 5-34
start
WIG-Schweißen
.
ab.
end
