Wig-Schweißen; Wig-Schweißbrenner Vorbereiten; Anschluss Schweißbrenner Und Werkstückleitung - EWM Picomig 180 Synergic TKG Betriebsanleitung

5.5 WIG-Schweißen
5.5.1 WIG-Schweißbrenner vorbereiten
Der WIG-Schweißbrenner ist entsprechend der Schweißaufgabe auszurüsten!
•
passende Wolframelektrode und
•
entsprechende Schutzgasdüse montieren.
•
Betriebsanleitung zum WIG-Schweißbrenner beachten!
5.5.2 Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
4
5
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
•
Polaritätswahlstecker in die Anschlussbuchse, Schweißstrom "-" einstecken und durch Rechtsdrehung
verriegeln.
•
Stecker der Werkstückleitung in Anschlussbuchse, Schweißstrom "+" einstecken und durch
Rechtsdrehung verriegeln.
099-005546-EW500
07.11.2016
Beschreibung 0
Schweißbrenner
Schweißbrenneranschluss (Eurozentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert.
Werkstück
Anschlussbuchse, Schweißstrom „+"
•
WIG-Schweißen:
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Schweißbrenneranschluss.
• Anschlussbuchse Schweißstrom „-"
Aufbau und Funktion

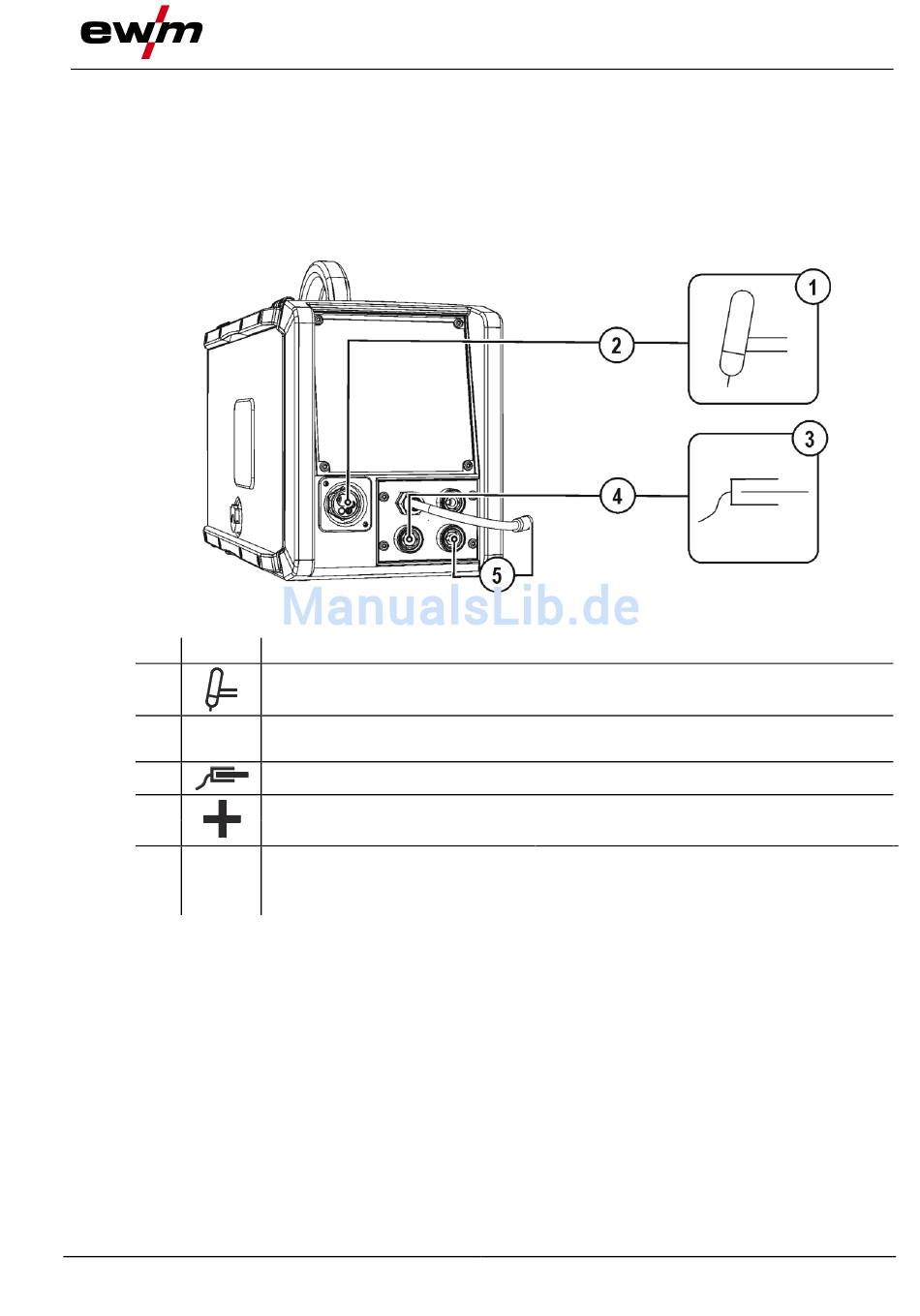

Abbildung 5-28
Werkstückanschluss
WIG-Schweißen
51
