Aufbau und Funktion
MIG/MAG-Schweißen
Anschlussbuchse Schweißstrom laut Signalleuchte Polaritäsvorgabe wählen!
•
JOB anwählen > siehe Kapitel 5.3.4
• Signalleuchte, Polaritätswahl „+", bzw. Signalleuchte, Polaritätswahl „-" geben die Polarität
vor.

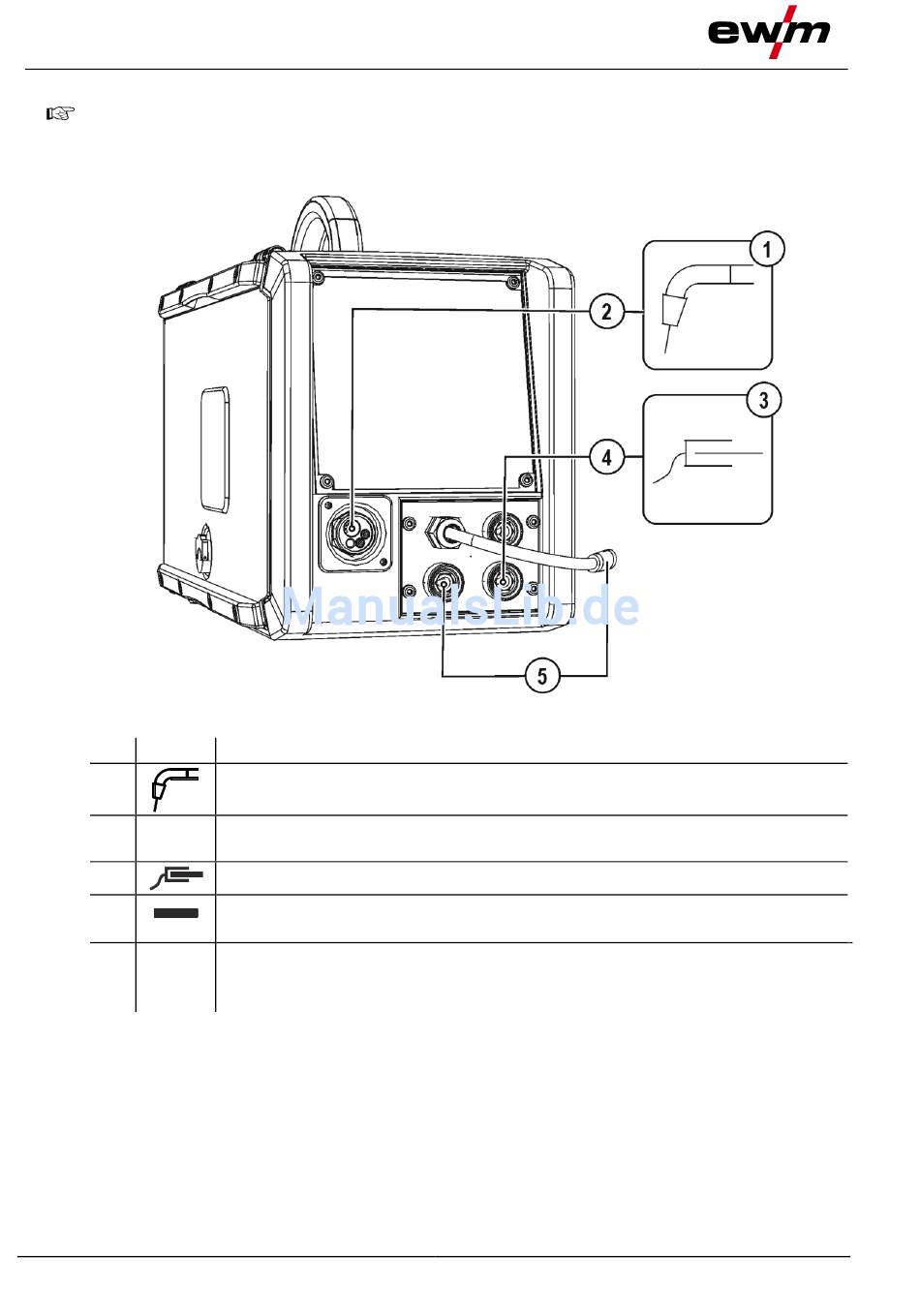

Pos. Symbol
1
2
3
4
5
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
•
Stecker der Werkstückleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch Rechtsdrehen verriegeln.
•
Polaritätswahlstecker in entsprechende Anschlussbuchse Schweißstrom einstecken und durch
Rechtsdrehen verriegeln.
32
Beschreibung 0
Schweißbrenner
Schweißbrenneranschluss (Eurozentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert.
Werkstück
Anschlussbuchse, Schweißstrom „-"
• ---------- MIG/MAG-Schweißen: Werkstückanschluss
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Schweißbrenneranschluss
• ---------- Anschlussbuchse Schweißstrom „+"
Abbildung 5-10
