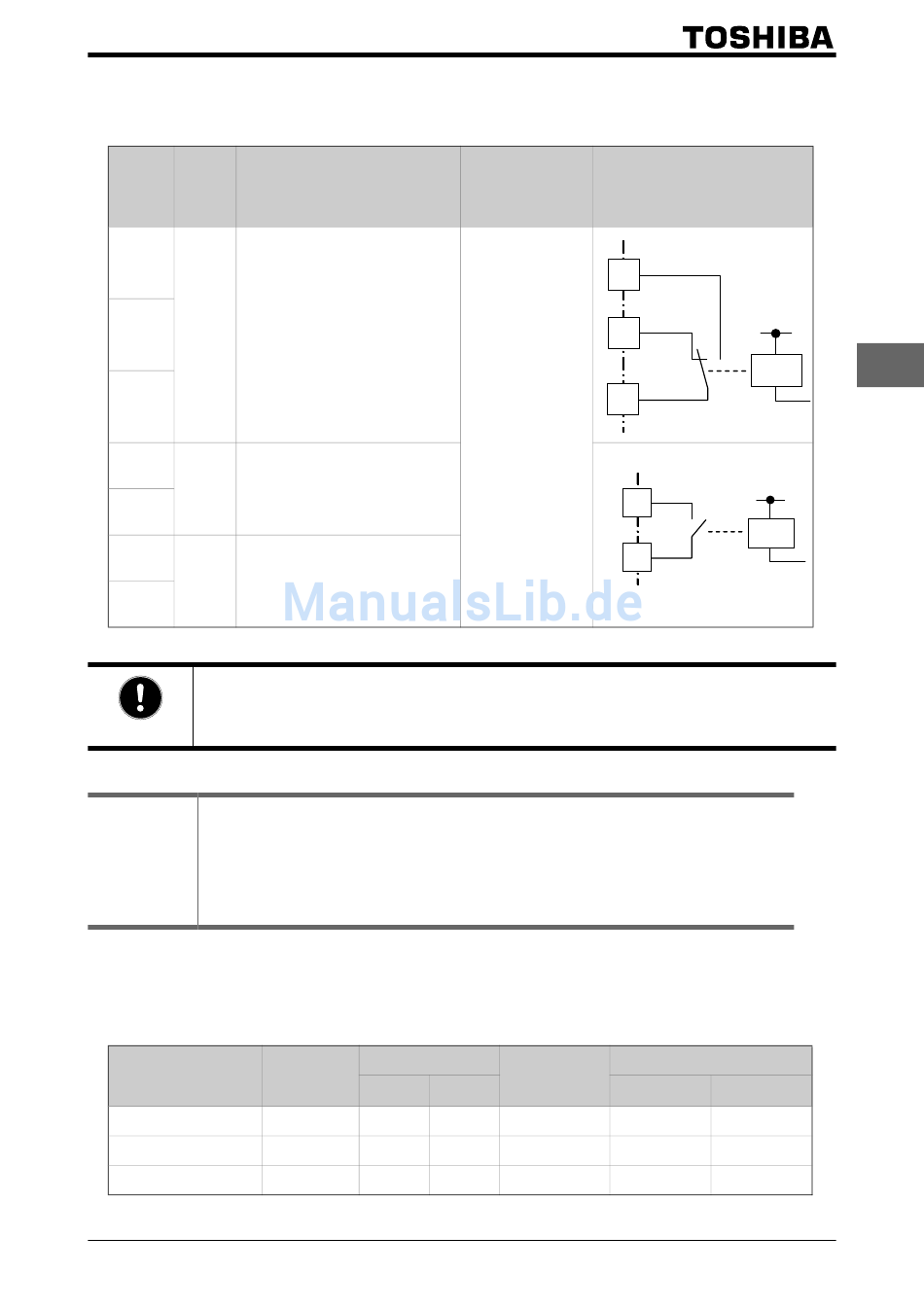

An- Eingang /
schlussbe- Ausgang
zeichung
FLA
Programmierbarer Multifunktions-
Relaiskontaktausgang. Schaltet bei
FLB
Ausgang Störung (Grundeinstellung). Wenn
die programmierte Funktion aktiv
ist, ist [FLA] mit [FLC] verbunden.
FLC
Programmierbarer Multifunktions-
R1A
Relaiskontaktausgang. Schaltet in
Ausgang
der Grundeinstellung bei unter-
R1C
schreiten der Frequenzschwelle.
Programmierbarer Multifunktions-
R2A
Relaiskontaktausgang ohne Vor-
Ausgang einstellung. Die Funktion wird mit
<F134: Funktion Anschluss R2>
R2C
eingestellt.
• Die Relaiskontakte prellen je nach den Umgebungsbedingungen wie Vibrationen oder Stöße.
Beim Anschluss einer programmierbaren Steuerung soll ein Filter mit einer Zeitkonstante von 10
ms oder mehr zwischengeschaltet werden.
Wichtig!
• Funktionseinstellung der Anschlüsse [F], [R], [RES] und [S1] - [S5] siehe Kapitel [6.3.2]
• Funktionseinstellung der Anschlüsse [FP], [FL], [R1] und [R2) siehe Kapitel [6.3.3]
Verweise
• Funktionseinstellung der Anschlüsse [RR] und [RX] siehe Kapitel [6.2]
• Funktionseinstellung der Anschlüsse [FM] und [AM] siehe Kapitel [5.1.6]

■ Empfohlene Drehmomente beim Anziehen der Klemmschrauben

Drehmomente für die Anschlussklemmen und Abisolierlänge
Relay
Except Relay (2nd)
Except Relay (1st)
VF-AS3
Beschreibung
Drehmoment
Schrauben-
(N・m) (lb・in)
größe
M3 0.5
M3 0.5
M3 0.5
2-57
Elektrische
Spezifikation
FLA
Maximales Schalt-
vermögen
• 250 V A, -2 A
FLB
(cosφ=1)
• 30 V DC, 2 A
(Ohm´sche Last)
• 250 V AC, 1 A
FLC
(cosφ=0.4)
• 30 V DC, 1 A
(L/R=7 ms)
R1A
R2A
Minimal zulässige
Last
• 24 V DC, 5 mA
Schaltzyklen
• 100000
R1C
R2C
Abisolierlänge
(mm)
Breite (mm)
4.4 11
4.4 6 or 7
4.4 6
Interne Beschaltung
+24V
+24V
Schraubendrehergröße
Stärke
3.5 0.5
3.5 0.5
3.5 0.5
2. Installation und Verkabelung
2
