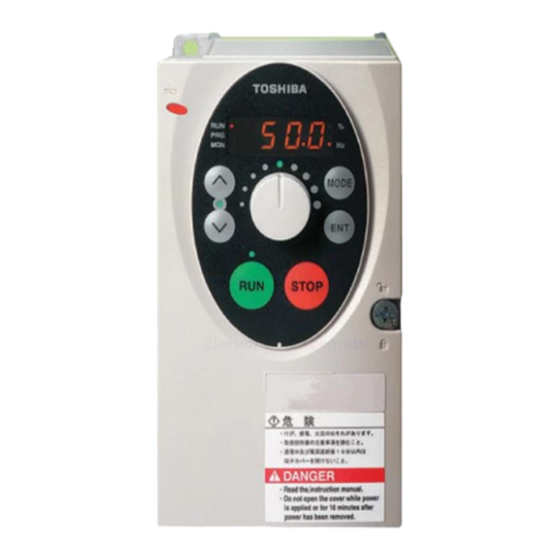

Toshiba VF-S11 Handbuch
  1. Anleitungen
  2. Marken
  3. Toshiba Anleitungen
  4. Frequenzumrichter
  5. tosvert vf-s11
  6. Handbuch

Toshiba VF-S11 Handbuch

Vorschau ausblenden Andere Handbücher für VF-S11:
Inhaltsverzeichnis

Werbung

Quicklinks

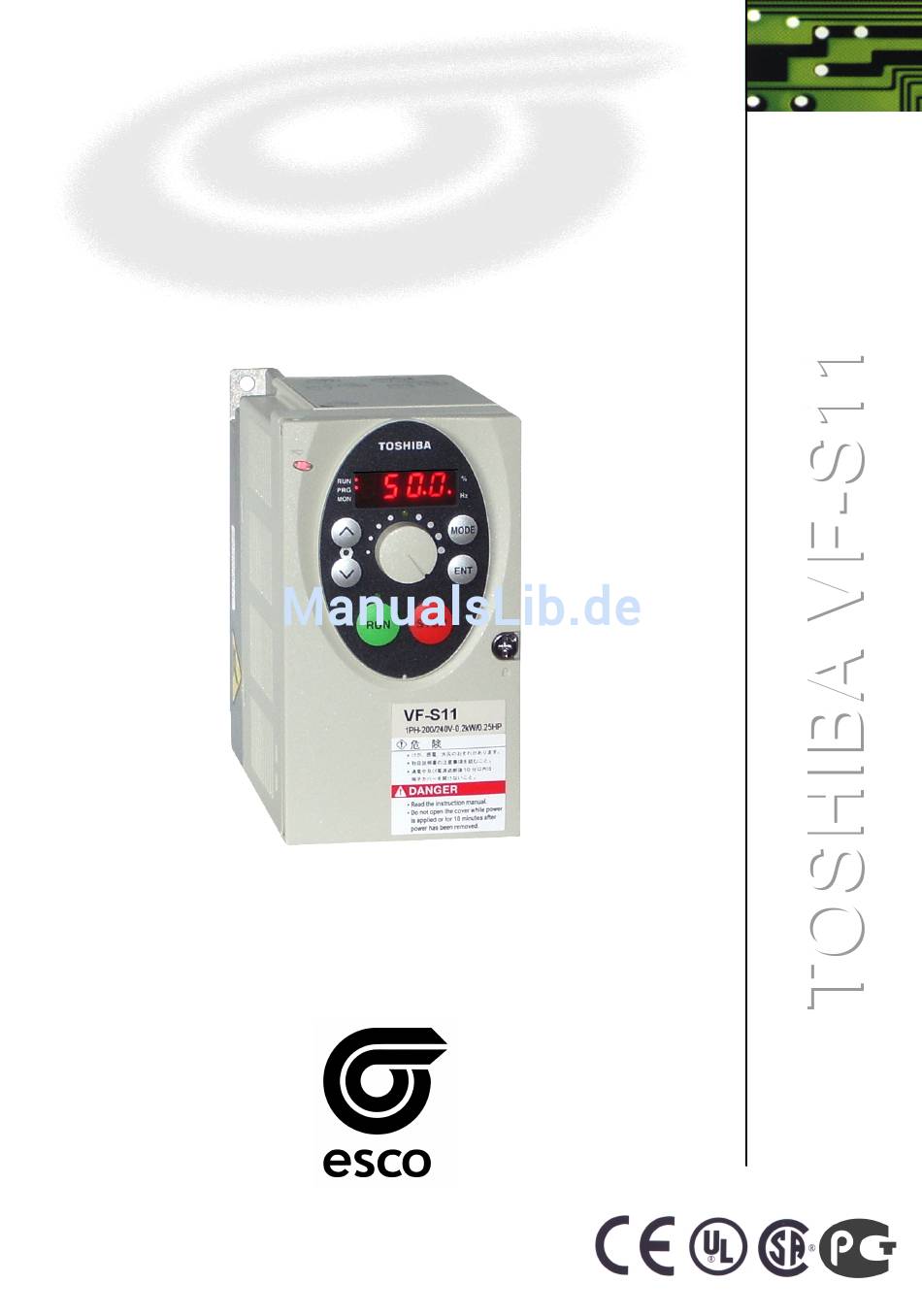

Produkthandbuch
09a00003
TOSHIBA Frequenzumrichter
Serie VF-S11
Diese Bedienungsanleitung ist sorgfältig zu lesen
und am Geräteeinbauort aufzubewahren.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toshiba VF-S11

Inhaltszusammenfassung für Toshiba VF-S11

  • Seite 1 Produkthandbuch 09a00003 TOSHIBA Frequenzumrichter Serie VF-S11 Diese Bedienungsanleitung ist sorgfältig zu lesen und am Geräteeinbauort aufzubewahren.

  • Seite 2: Inhaltsverzeichnis

    Anschlussbild der Leistungsklemmen ..........4-6 4.3.2 Anschlussbild der Steuerklemmen ............4-10 4.3.3 Öffnen der Klemmenabdeckung............4-10 Anschlussbild......................5-1 Erläuterungen zur Programmierung des Frequenzumrichters....... 6-1 Programmierschema ..................6-1 Vereinfachter Betrieb des Frequenzumrichters VF-S11........6-2 6.2.1 Starten und Stoppen................6-2 6.2.2 Einstellen der Frequenz............... 6-3...

  • Seite 3: Kapitel Seite

    TOSHIBA VF-S11 Kapitel Seite Basisbetrieb des VF-S11.................. 6-5 6.3.1 Einstellen der Parameter ..............6-6 6.3.2 Einstellen der Basisparameter............. 6-7 6.3.3 Einstellen des erweiterten Parametersatzes ........6-8 6.3.4 Aufrufen und Ändern der Benutzerparameter ........6-10 6.3.5 Historie der Änderungen mit der Historie-Funktion suchen....6-11 6.3.6...
  • Seite 4 TOSHIBA VF-S11 Kapitel Seite Erweiterte Parameter ....................9-1 Parameter für die Ausgangssignale ..............9-1 9.1.1 Ausgangssignale für eine definierte Drehzahl ........9-1 9.1.2 Ausgangssignal bei erreichter Drehzahl einer festgelegten Frequenz................. 9-2 9.1.3 Ausgangssignal bei erreichter Drehzahl des Frequenz-Sollwertes................9-2 Parameter für die Eingangssignale ..............9-3 9.2.1...
  • Seite 5 TOSHIBA VF-S11 Kapitel Seite 9.14 Drooping-Regelung ..................9-35 9.15 Ansteuerung einer externen mechanischen Bremse ........9-37 9.16 PID-Regelung ....................9-38 9.17 Einstellen der Motorparameter ................. 9-41 9.18 Rampenform 2 und 3 für Hoch-/Runterlaufzeiten..........9-45 9.18.1 Auswahl einer Rampenform für Hoch-/Runterlaufzeiten ..... 9-45 9.18.2 Auswahl einer Rampenform für Hoch-/Runterlaufzeiten .....
  • Seite 6 TOSHIBA VF-S11 Kapitel Seite Technische Daten ....................... 11-1 11.1 Allgemeine Spezifikationen ................11-1 11.2 Kabelquerschnitte..................... 11-2 11.3 Abmessungen und Bohrmaße................11-3 11.4 thermische Verlustleistung ................11-6 11.5 Fehlerursachen, Diagnose und Fehlerbehebung ..........11-7 11.6 Wenn der Motor sich nicht dreht, obwohl keine Fehlermeldung ...... 11-8...
  • Seite 7 TOSHIBA VF-S11 Notizen Seite...

  • Seite 8: Lieferung

    TOSHIBA VF-S11 Wir danken Ihnen für Ihr Vertrauen in TOSHIBA-Frequenzumrichter der Serie VF S11. Wir sind sicher, dass dieses Gerät Ihren Bedürfnissen und Anforderungen voll gerecht werden wird. Um das Gerät möglichst effektiv nutzen zu können, und um Beschädigungen des Antriebes und Gefahr für Bedienpersonal zu vermeiden, möchten wir Sie bitten, vorliegendes...

  • Seite 9: Produktbezeichnung

    TOSHIBA VF-S11 1.2 Produktbezeichnung Form V F S 11 S - 2 0 0 7 P L E - W N - A 2 2 Eingangsspann ung Leistungsklasse Standard- Modellname Zusätzliche Funktion I Son derspezifikation (Motornennleistung) Schnittstellenlogik * (Spannungsklasse) Keine: Kein EMV-Filter...

  • Seite 10: Sicherheitsmaßnahmen Bei Montage, Anschluss Und Inbetriebnahme

    10cm betragen. Dadurch wird eine ausreichende Belüftung gewährleistet. Lüftungsschlitze oder Luftzirkulationsöffnungen dürfen nicht verdeckt werden. Durch die Möglichkeit der Side-by-Side Installation können mehrere TOSHIBA Frequenzumrichter VF-S11 ohne seitlichen Abstand montiert werden. Montieren Sie das Gerät möglichst auf einer wärmeableitenden Rückwand (z.

  • Seite 11: Anschlusshinweise

    Last. Beim Betrieb von Frequenzumrichtern mit Steuerungen kann es zu Kompatibilitätsproblemen kommen. Möglicherweise ist eine Potentialtrennung erforderlich. In diesem Fall sprechen Sie bitte Ihren TOSHIBA- Vertriebspartner oder den Hersteller der Steuerung an. Montage, Anschluss, Programmierung und Inbetriebnahme des Umrichters darf nur durch geeignetes Fachpersonal erfolgen, das mit den gültigen...

  • Seite 12: Prüfungen

    TOSHIBA VF-S11 Der Bediener des Antriebes muss in den Umgang mit dem Gerät angemessen eingewiesen worden sein. VORSICHT Beachten Sie alle Warnungen und Vorsichtsmaßnahmen. Überschreiten Sie nicht die Nennwerte des Gerätes. 2.3 Prüfungen VORSICHT Prüfen Sie abschließend folgende Punkte, bevor Sie den Umrichter an...

  • Seite 13: Wartung

    TOSHIBA VF-S11 2.5 Wartung VORSICHT Prüfen Sie den Umrichter regelmäßig auf Sauberkeit, Korrosion und festen Sitz der Klemmenschrauben. Halten Sie den Kühlkörper frei von Staub und Abfällen. VORSICHT Vergewissern Sie sich vor Öffnen des Umrichtergehäuses, dass der Umrichter stromlos ist, und die LED „Charge“...

  • Seite 14: Installationsrichtlinien

    TOSHIBA VF-S11 2.7 Installationsrichtlinien Bei Beachtung der folgenden Installationsrichtlinien können die o.g. Grenzwerte eingehalten werden: Die Geräte der Serie VFS11S-...PL-WP und VFS11-...PL-WP haben einen eingebauten Filter der Klasse A. Zusätzliche Filter fragen Sie bitte bei Ihrer Toshiba Niederlassung an. Die Leistungskabel auf der Ein- und Ausgangsseite des Frequenzumrichters sowie die Signalleitungen müssen geschirmt verlegt werden.

  • Seite 15: Anmerkungen Zur Installation

    Die mitgelieferte EMV-Platte kann an den Frequenzumrichter angeschraubt werden. Befestigungslöcher für Kabelschellen sind dort bereits vorhanden. 2.8 Anmerkungen zur Installation 2.8.1 Installationsumgebung Der VF-S11-Umrichter ist ein elektronisches Steuergerät. Deshalb sollte der Installationsumgebung erhebliche Beachtung gewidmet werden. Gefahr - Brennbares Material vom Umrichter fernhalten => Entzündungsgefahr!
  • Seite 16 - Installieren Sie den Umrichter nicht an einem Ort mit, an das Gerät aggressiven Gasen oder Flüssigkeiten dauerhaft ausgesetzt ist. Wenden Sie sich bitte schon vor Installation an Ihren Toshiba-Händler, Verboten wenn Sie be absichtigen, den Umrichter an einem Ort zu installieren, an dem das Gerät mit Chemikalien oder Lösungsmitteln in Berührung...

  • Seite 17: Installation

    Verbindlich - Installieren Sie den landesspezifischen Normen entsprechend eine Not- Aus- Vorrichtung. Der Umrichter verfügt über keine Not-Aus-Funktion. - Verwenden Sie keine optionalen Komponenten die nicht von Toshiba zum Betrieb mit diesem Umrichter zugelassen wurden. Warnung - Installieren Sie den Umrichter nicht auf einem nachgebenden und/oder brennbaren Untergrund.

  • Seite 18: Beschreibung Der Frontansicht

    TOSHIBA VF-S11 3. Beschreibung der Frontansicht RUN-LED Prozent (%)-LED Hertz (Hz)-LED PRG-LED Leuchtet, wenn ein Startbefehl Leuchtet bei Anzeige Leuchtet bei Anzei- Leuchtet im Pro- eines Wertes in %. anliegt und die Frequenz 0 Hz ge eines Wertes in grammiermodus.
  • Seite 19 TOSHIBA Notizen Seite...

  • Seite 20: Klemmenbeschreibung

    TOSHIBA VF-S11 4. Klemmenbeschreibung 4.1 Leistungsklemmen Klemme Funktion PE (G/E) Erdungsklemme. Verbinden Sie über diese Klemme den Umrichter mit Erdpotential. Anschluss der Versorgungsspannung bei einphasigen Geräten der 200V-Klasse: R (L1), S (L2) 200...240V, 50/60Hz: Leiter L an Klemme R(L1), Leiter N an Klemme S(L2) Niemals 380V über R(L1) und S(L2) an Geräte der 200V-Klasse anschließen!

  • Seite 21: Funktion In Werkseinstellung

    TOSHIBA VF-S11 Interne Eing. / Funktion in Werkseinstellung Spezifikation Klemme Verschaltung Ausg. Bei externer 24-VDC-Spannungsversorgung das 24VDC siehe Klemmen Bezugspotential (Masse bei positiver Logik) wird an (Isolations- F, R, RES, S1, S2, S3 Eing: diese Klemme angeschlossen. widerstand: DC50V) Bezugspotential, nicht mit PE verbinden Diese Klemme stellt das Bezugspotential für...
  • Seite 22 TOSHIBA VF-S11 Interne Eing. / Funktion in Werkseinstellung Spezifikation Klemme Verschaltung Ausg. s.o. Masse Bezugspotential Vgl. Beschreibung oben Gleichspannung 24 V DC Die Klemme P24 stellt eine Versorgungs- spannung von 24 V DC für die Ansteuerung der Ausg. 24V DC-100mA digitalen Eingänge mit positiver Logik zur...

  • Seite 23: Anschluss Externe / Interne Spannungsversorgung

    TOSHIBA VF-S11 4.2.2 Anschluss externe / interne Spannungsversorgung Umschaltung negative / positive Logik Die Frequenzumrichter der Reihe S11 bieten die Möglichkeit, die Art der Logik der digitalen Ein-/ Ausgänge umzuschalten. Dies ermöglicht eine Anpassung des Gerätes an die verschiedenen internationalen Standards. Die Werkseinstellung der WP-Version ist positive Logik.
  • Seite 24 TOSHIBA VF-S11 Beispiele für Konfigurationen mit einer Spannungsversorgung durch den Umrichter: SOURCE SOURCE Schalter SW1: Schalter SW1 (siehe auch Seite 5-1): Negative Logik (sink) Positive Logik (source) SINK SINK Eingang Eingang Ausgang Ausgang Umrichter Umrichter Beispiele für Konfigurationen mit einer externen Spannungsversorgung:...

  • Seite 25: Anschlussbilder Für Leistungs- Und Steuerungsklemmen

    Schraube M3,5 0,9 Nm Schraube M4 1,3 Nm Schraube M5 2,5 Nm Schraube M6 4,5 Nm Niemals 380V über R(L1), VF-S11-2002 ~ 2007PM S(L2) und T(L3) anschließen! M5- Schraube Kurzschlussbrücke Schraubenloch der Erde EMV/-Montageplatte M5-Schraube (als Standard beifegügt) VF-S11-2015 ~ 2037PM Niemals 380V über R(L1),...
  • Seite 26 TOSHIBA VF-S11 Leiter L an Klemme R(L1), Leiter N an Klemme S(L2) Niemals 380V über R(L1) VF-S11S-2002 ~ 2007PL und S(L2) anschließen! Erdungs-Trennschalter des Kondensators M3.5-Schraube Kurzschluss- brücke Schraubenloch Erde Der EMV-Montageplatte (M5-Schraube) (als Standard beigefügt) Leiter L an Klemme R(L1), Leiter N an Klemme S(L2) Niemals 380V über R(L1)
  • Seite 27 Erdungs-Trennschalter des Kondensa tors M4-Schraube Kurzschluss- brücke Schraubenloch Erde Der EMV-Montageplatte (M5-Schraube) (als Standard beigefügt) VF-S11-2055, 2075PM VF-S11-4055, VF-S11-4075PL Niemals 380V über R(L1), S(L2) und T(L3) an Geräte der 200V- Erdungs- Trennschalter Klasse (VF-S11 2xxx) Kondensators anschließen! M4-Schraube (4055, 4075)
  • Seite 28 TOSHIBA VF-S11 Warnhinweise für den Erdungs-Trennschalter der Kondensatoren Warnung Der Erdungs-Trennschalter der Filter-Kondensatoren ist mit einer Schutzabdeckung versehen. Zur Vermeidung von Stromschlägen bringen Sie nach jedem Trennen oder Verbindungen der Kondensatoren mit der Erde die Obligatorisch Schutzabdeckung wieder an. Alle einphasigen 200V- und dreiphasigen 400V-Modelle haben ein integriertes Funkentstörfilter, welches durch Kondensatoren mit der Erde verbunden ist.

  • Seite 29: Anschlussbild Der Steuerklemmen

    TOSHIBA VF-S11 4.3.2 Anschlussbild der Steuerklemmen Positive Logik Negative M3-Schraube 0.5Nm Optionale RJ45-Schni t tstel l e 4.3.3 Öffnen der Klemmenabdeckung Zur Öffnung der Klemmenabdeckung beachten Sie die Markierung auf der Schraube. Mit einer 90° Drehung gegen den Uhrzeigersinn lässt sich die Klemmenabdeckung öffnen, die Markierung auf der Schraube zeigt in diesem Fall nach oben.

  • Seite 30: Anschlussbild

    TOSHIBA VF-S11 5. Anschlussbild Standardanschlussbild in positiver Logik Frequenzumrichter VF-S11 DC-Dros sel optional, ex terner optionaler ansonsten Brück e Bremswid erstand P A/+ P C/- Inte grierter Brems chopper 3~ph. 380 V Integrie rtes Funkent- 3~Motor Le istungsteil störfilter Ne tz...
  • Seite 31 TOSHIBA Notizen Seite...

  • Seite 32: Erläuterungen Zur Programmierung Des Frequenzumrichters

    TOSHIBA 6. Erläuterungen zur Programmierung des Frequenzumrichters 6.1 Programmierschema RESET oder Netz einschalten Standardanzeige (ab Werk: Frequenz-Istwert, 0. 0 wählbar mit Parameter F701...F706 und F710) Head MODE MODE MODE veränderte Wert Parameter FR-F MODE f60.0 -bis- C100 MODE Wert y100...

  • Seite 33: Vereinfachter Betrieb Des Frequenzumrichters Vf-S11

    TOSHIBA 6.2 Vereinfachter Betrieb des Frequenzumrichters VF-S11 Zum Einstellen der Betriebsfrequenz und der Betriebsarten kann eine der folgenden Vorgehensweisen angewendet werden. (1) Starten und Stoppen mit Hilfe der Tasten des Bedienfeldes   Sta rt/Sto p p (2) Starten und Stoppen mit Hilfe des Klemmenblocks ...

  • Seite 34: Einstellen Der Frequenz

    TOSHIBA (1) Starten und Stoppen mit Hilfe der Tasten auf dem Bedienfeld (CMOd = 1) Mit Hilfe der Tasten des Bedienfelds starten und stoppen Sie den Motor. STOP : Motor startet. : Motor stoppt. STO P Starten und Stoppen mit Hilfe von externen Signalen über das Klemmenbrett ( CMOd = 0) Mit Hilfe externer Signale über das Klemmenbrett des Frequenzumrichters starten und stoppen...

  • Seite 35: Verwendete Tasten

    TOSHIBA Einstellen der Frequenz mit Hilfe des Potentiometers am Frequenzumrichter-Basisgerät (FMOd = 0) Stellen Sie mit Hilfe des Potentiometers die Frequenz ein. Orientieren Sie sich dabei an den Einstellmarkierungen des Potentiometers auf dem Bedienfeld. Zum Einstellen hoher Frequenzen im Uhrzeigersinn drehen.

  • Seite 36: Basisbetrieb Des Vf-S11

    Parametereinstellung ebenso bei 0-20mADC möglich. Anmerkung: Beachten Sie, dass VIA auf I (Strom) umgeschaltet wurde. 6.3 Basisbetrieb des VF-S11 Der VF-S11 verfügt über die nachfolgend vorgestellten drei Anzeigemodi. : Die Standardbetriebsart des Frequenzumrichters. Diese Betriebsart ist beim Einschalten Standard-Anzeige des Frequenzumrichters aktiviert.

  • Seite 37: Einstellen Der Parameter

    TOSHIBA MODE Mit der Taste kann zwischen den verschiedenen Betriebsarten des Frequenzumrichters geschaltet werden. Standard-Anzeige MODE MODE Status-Anzeige Einstellungs-Anzeige MODE  F262 cmOd Sind die Parameter gesetzt, kann auch in den Einrichtbetrieb („Panel Jog Mode“) gewechselt werden. Dabei läuft der Motor nur so lange, wie die RUN-Taste auf dem Bedienfeld gedrückt und gehalten wird. Dadurch sind z.B. manuelle Positionierfahrten möglich.

  • Seite 38: Einstellen Der Basisparameter

    TOSHIBA 6.3.2 Einstellen der Basisparameter Alle Basisparameter können nach dem gleichen Verfahren eingestellt werden. [Eingabe der Basisparameter mit Hilfe der Tasten] * Parameter sind auf Werksein- stellung gesetzt * Wählen Sie den Parameter MODE : Tasten für die Einstellungs-Anzeige. aus der Parametertabelle, den Sie ändern wollen.

  • Seite 39: Einstellen Des Erweiterten Parametersatzes

    TOSHIBA 6.3.3. Einstellen des erweiterten Parametersatzes Mit den erweiterten Parametern können Sie den vollen Funktionsumfang des VF-S11nutzen. Alle erweiterten Parameter werden mit F und drei Ziffern bezeichnet. F100 F999 Basisparameter EN T MODE MODE-Taste (1 x) drücken und dann mit...

  • Seite 40: Parameter Einstellen

    TOSHIBA Parameter einstellen: Zum Einstellen wie folgt vorgehen. F304 von 0 auf 1 Das Beispiel zeigt die Änderung der Startfrequenz Betätigte LED-Anzeige Vorgang Taste Zeigt die Betriebsfrequenz an (Betrieb gestoppt). (Wenn die Auswahl der Standardanzeige F710 eingestellt ist [Betriebsfrequenz]). Der erste Basisparameter "Historie“...

  • Seite 41: Aufrufen Und Ändern Der Benutzerparameter

    TOSHIBA 6.3.4 Aufrufen und Ändern der Benutzerparameter Gr. U Der S11-Frequenzumrichter besitzt einen benutzerspezifischen Parametersatz. In dieser Parametergruppe sind alle Parameter gelistet, die von den Werkseinstellungen des Umrichters abweichen. Auf diese Weise lassen sich Einstellungen, die vom Benutzer verändert wurden, schnell und unkompliziert wiederfinden und ändern.

  • Seite 42: Historie Der Änderungen Mit Der Historie-Funktion Suchen

    TOSHIBA 6.3.5 Historie der Änderungen mit der Historie-Funktion AUH suchen Historie-Funktion AUH: Mit der Historie-Funktion AUH können Sie automatisch nach den fünf zuletzt eingestellten bzw. geänderten Parametern suchen. Diese werden dann in umgekehrter Reihenfolge angezeigt. Dieser Parameter kann auch zum Einstellen oder Ändern von Parametern verwendet werden.

  • Seite 43: Parameter, Die Während Des Betriebes Nicht Geändert Werden Dürfen

    TOSHIBA 6.3.6 Parameter, die während des Betriebes nicht geändert werden dürfen Aus Sicherheitsgründen wurden die folgenden Parameter so eingestellt, dass sie während des Betriebs des Frequenzumrichters nicht geändert werden können. Vor der Änderung der Einstellung Betrieb stoppen ( 0.0 oder Off wird angezeigt).

  • Seite 44: Zurücksetzen Der Parameter Auf Standardeinstellung

    TOSHIBA 6.3.7 Zurücksetzen der Parameter auf Standardeinstellung Durch Einstellen des Standard-Voreinstellungsparameters können alle Parameter auf die werkseitigen Voreinstellungen zurückgesetzt werden. Hinweis: In Kapitel 8.7 finden Sie weitere Details zum Standard-Voreinstellungsparameter Anmerkungen zum Vorgehen • Wir empfehlen, vor dem Ausführen der Funktion die Werte der betreffenden Parameter zu notieren.
  • Seite 45 TOSHIBA Notizen Seite...

  • Seite 46: Parameter

    TOSHIBA VF-S11 7. Parameter 7.1 Parameter der Programmierebene Der Paramtersatz des S11 Frequenzumrichters besteht aus verschiedenen Parametern, die in 12 Parametergruppen thematisch zusammengefasst sind. Basisparameter Parameter AUH ... Klemmenfunktionen Parameter F100 ... F185 Frequenzparameter Parameter F200 ... F294 Spezielle Funktionen Parameter F300 ...
  • Seite 47 TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Frequenzvorgabe über … 0: eingebautes Poten- FMOd tiometer im Bedien- feld 1: VIA 2: VIB 3: Tastatur 4: Serielle Kommuni- kation 5: Motorpotifunktion 6: Addition von VIA + VIB Festlegung der Messgröße für die...
  • Seite 48 TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Wahl der Grundeinstellungen 0: Nicht möglich 1: Charakteristik 50Hz 2: Charakteristik 60Hz 3: Grundeinstellungen 4: Fehlerspeicher löschen 5: Betriebsstunden- zähler rücksetzen 6: Typeninformationen initialisieren 7: Benutzerparameter sichern...
  • Seite 49 TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung U/f Kennlinienwahl 0: U/f = konstant 1: U/f = variabel 2: automatische Spannungs- Version anhebung v112: 3: Vektorregelung 4: automatische Spannungs- anhebung mit Energiespar- Funktion 5: automatische Ener- giesparfunktion (für...

  • Seite 50: Klemmenparameter

    TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Zugang zum erweiterten F--- Parametersatz: • Drücken Sie die ENTER-Taste. • Wählen Sie den gewünschten Parameter mit den Tasten • Weitere Informationen zu den erweiterten Parametern finden Sie in den folgenden Kapiteln.
  • Seite 51 TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Festlegung einer Funktion (ab Version 0-64 F110 108: #2), die ständig aktiv gesetzt (siehe Tabelle 7.3.1) wird.(Bsp.: Oft ist eine explizite vgl. Parameter F108 Sollwertfreigabe nicht erforderlich. In diesem Fall kann dieser Parameter z.B.

  • Seite 52: Schaltfunktionen Für Die Eingangssteuerklemmen

    TOSHIBA VF-S11 7.3.1 Schaltfunktionen für die Eingangssteuerklemmen F108, F110 – F118 Programmierung von „Wert“ in die Eingangsklemmen-Parameter aktiviert „Funktion“ für die entsprechende Eingangsklemme. Schaltbedingungen: 0: Klemme nicht angesteuert 1: Klemme angesteuert Wert Funktion Beschreibung Bedingung Ohne Funktion keine Eingangsfunktion zugewiesen...
  • Seite 53 TOSHIBA VF-S11 Wert Funktion Beschreibung Bedingung F+SS3 Kombination F + S3 1: Funktion F u. SS3 gleichzeitig R+SS3 Kombination R + S3 1: Funktion R u. SS3 gleichzeitig F+SS4 Kombination F + S4 1: Funktion F u. SS4 gleichzeitig R+SS4 Kombination R + S4 1: Funktion R u.

  • Seite 54: Schaltfunktionen Für Die Ausgangssteuerklemmen

    TOSHIBA VF-S11 Wert Funktion Beschreibung Bedingung F+ST Kombination aus F+ST 1: Funktion F u. ST gleichzeitig R+ST Kombination aus R+ST 1: Funktion R u. ST gleichzeitig Umschaltung Hoch-/Runterlauframpe 3 I: Hoch-/Runterlauframpe3 O: Hoch-/Runterlauframpe1 oder 2 F+AD3 Kombination aus F+AD3 I: Gleichzeitige Funktion von F und...
  • Seite 55 TOSHIBA VF-S11 Wert Funktion Beschreibung Bedingung bei Beenden des Hoch- bzw. 1: Ausgangsfrequenz ist innerhalb Runterlaufvorgangs der unter eingestellten F102 Frequenz. 0: Ausgangsfrequenz ist außerhalb der unter F102 eingestellten Frequenz. RCHN Invertierung der Funktion von RCH Invertierung des RCH Signals...
  • Seite 56 TOSHIBA VF-S11 Wert Funktion Beschreibung Bedingung Voralarm 1: Wenn POL, POHR, MOFF, UC, OT, LL stop CCT aktiv sind und bei Stromstörungen, Runter- lauframpe oder bei (Überstromalarm), (Überspannungsalarm) oder (Überhitzung). 0: Wenn POL, POHR und POT, MOFF, UC, OT, LL Stop, CCT nicht aktiv sind und bei Stromstö-...

  • Seite 57: Frequenzparameter

    TOSHIBA VF-S11 Wert Funktion Beschreibung Bedingung Warnung des Betriebsstunden-Zählers 1: Betriebsstunden sind gleich oder mehr als F621 0: Betr.-std. sind weniger als F621 COTN Invertierung der Funktion von COT Invertierung der COT Signale Warnung des Wartungsintervall-Zählers 1: Wartungsintervall abgelaufen 0: davor...
  • Seite 58 TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Frequenzvorgabe #2 über … 0: eingebautes Poten- F207 (#1 Parameter FMOD) tiom. im Bedienfeld 1: VIA 2: VIB 3: Tastatur 4: Serielle Kommunika- tion 5: Motorpotifunktion 6: Addition von VIA + VIB Filter für Analogeingänge**...
  • Seite 59 TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Gleichstrombremsdauer 0-20 F252 Haltemoment bei Stillstand durch 0: nicht möglich F254 Gleichstromintensität während 1: möglich (nach Sollwertfreigabe ST, wirkt nach Gleichstrombremse) automatischem Einfallen der Gleichstrombremse wie auch nach...

  • Seite 60: Spezielle Funktionen

    TOSHIBA VF-S11 7.5 Spezielle Funktionen Parameter F300 - F346 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Taktfrequenz für 2,0-16,0 F300 Pulsweitenmodulation Motorfangfunktion 0: ausgeschaltet F301 1: bei kurzzeitigen Netzspgs. -ausfällen 2: bei kurzztg. Sollwert- sperre (ST-Signal)
  • Seite 61 TOSHIBA VF-S11 Para- Beschreibung Einstellungen Ein- Auf- Werks- meter heit lös- ein- stellung Widerstandswert des externen 1-1000 F308 Bremswiderstandes Belastbarkeit des externen 0,01-30 F309 Bremswiderstandes Sperrung einer Drehrichtung 0: Vorwärts- & Rückw.- F311 lauf gestattet 1: Rückwärts gesperrt 2: Vorwärts gesperrt...

  • Seite 62: Motorparameter

    TOSHIBA VF-S11 Para- Beschreibung Einstellungen Ein- Auf- Werks- meter heit lös- ein- stellung D-Anteil 0-2,5 0,01 F366 Der D-Anteil verstärkt die Differenz zwischen Soll- und Istwert und erhöht somit ebenso die Reaktionszeit des Reglers Hochlauf nach Strom-Soft-Stall **** 0: mit Hochlaufzeit ACC F396 1: schnellstmöglich...

  • Seite 63: Zweiter Parametersatz

    TOSHIBA VF-S11 7.7 Zweiter Parametersatz Parameter F500 - F513 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Hochlaufzeit 2 0,0-3200 F500 Die Hochlaufzeit bezieht sich auf einen Hochlauf vom Stillstand bis zur Maximalfrequenz FH. Runterlaufzeit 2 0,0-3200...

  • Seite 64: Schutzfunktionen

    TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Umschaltfrequenz zwischen Hochlauf-/ 0-UL F513 Runterlauframpe 2 und 3. Weitere Parameter des 2. Parametersatzes: F170 – F173 7.8 Schutzfunktionen Parameter F601 - F634 Para- Ein- Auf- Werks-...
  • Seite 65 TOSHIBA VF-S11 Para- Beschreibung Einstellungen Ein- Auf- Werks- meter heit lös- ein- stellung Fehler/Warnmeldung bei 0: Dauerhafter Stan- F613 Ausgangskurzschluss/ dard-Testimpuls Ausgangsfrequenz während des Starts 1: Einzelner Standard- Test-Impuls beim Start nur einmal nach erstmaligem Einschalten der Versorgungsspan- nung 2: Dauerhafter Kurz-...

  • Seite 66: Ausgangsparameter

    TOSHIBA VF-S11 7.9 Ausgangsparameter F669 - F692 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Auswahl digitaler 0: digitaler Ausgang F669 Ausgang/Pulsausgang (OUT-NO) 1: Pulsausgang Festlegung der Messgröße für 0: Ausgangsfrequenz F676 Pulsausgang (OUT-NO) 1: Ausgangsstrom 2: Frequenz-Sollwert...

  • Seite 67: Anzeigeparameter

    TOSHIBA VF-S11 7.10 Anzeigeparameter Parameter F700 - F736 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Parametriersperre 0: zulässig F700 1: gesperrt Absolutwerte (in % oder V/A) angezeigt 0: % (Prozentwert) F701 1: A(mpere) / V(olt) Multiplikator bei frequenzproportionaler...

  • Seite 68: Kommunikation

    TOSHIBA VF-S11 7.11 Kommunikations - Parameter F800 - F894 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Übertragungsrate der Schnittstelle 0: 1200 baud F800 1: 2400 baud 2: 4800 baud 3: 9600 baud 4: 19200 baud Parität 0: keine Parität...
  • Seite 69 TOSHIBA VF-S11 Para- Ein- Auf- Werks- meter Beschreibung Einstellungen heit lös- ein- stellung Blocktransfer zu sendende Daten 1 0: keine Auswahl F875 1: Statusinformation 2: Ausgangsfrequenz 3: Ausgangsstrom 4: Ausgangsspannung 5: Warninformation 6: PI- Rückführungs- wert 7: Eingangsklemme 8: Ausgangsklemme...

  • Seite 70: Leistungsabhängige Werkseinstellungen

    TOSHIBA VF-S11 7.13 Leistungsabhängige Werkseinstellungen FU-Modell Manuelle Brems- dynamische Motor- Motor- Strom- Motor Spannungs- wider- Wider- konstante nenn- auf- Anpass 200 V Klasse anhebung stand stands- strom nahme ungs- einphasig leistung faktor Motors ohne Last vB / F172 F308 F309...
  • Seite 71 TOSHIBA VF-S11 FU-Modell Manuelle Brems- dynamische Motor- Motor- Strom- Motor Spannungs- wider- Wider- konstante nenn- auf- Anpass 400 V Klasse anhebung stand stands- strom nahme ungs- dreiphasig leistung faktor Motors ohne Last vB / F172 F308 F309 F402 F415 F416...

  • Seite 72: Basisparameter

    Klemmen L1, L2 und L3 an 380 ... 500V/50 ... 60Hz dreiphasig 2) Schließen Sie einen zur Umrichternennspannung passenden Drehstromasynchronmotor an die Ausgangsklemmen U, V und W an (VF-S11: 200 ... 240V bzw. VF-S11: 380 ... 500V). 3) Bei hohen Dynamikanforderungen kann der Einsatz eines Bremswiderstandes erforderlich sein.

  • Seite 73: Automatischer Hoch-/Runterlauf

    TOSHIBA VF-S11 Automatischer Hoch-/Runterlauf Hochlaufzeit 1 Runterlaufzeit 1 • Funktion 1) Für die Einstellung der Hochlaufzeit gibt ACC den Zeitraum an, in welchem der Antrieb vom Stillstand bis zur Maximalfrequenz FH beschleunigt. 2) Für die Einstellung der Runterlaufzeit legt dEC den Zeitraum fest, innerhalb dessen der Motor von der Maximaldrehzahl FH bis zum Stillstand herunter läuft.

  • Seite 74: Manuelle Einstellung Der Hoch-/Runterlaufzeit

    TOSHIBA VF-S11 Zeigt die Betriebsfrequenz an. Wenn Parameter F710 auf 0 eingestellt ist (Betriebsfrequenz) MODE Der erste Basisparameter AUH wird angezeigt. Betätigen Sie die die Taste um den Parameter auf AUI zu wechseln. Betätigen Sie die ENTER-Taste, um den Parameter zu lesen.

  • Seite 75: Einstellung Der Drehmomentanhebung

    TOSHIBA VF-S11 Anmerkung: Wenn die Hoch-/Runterlaufzeit auf 0.0 s eingestellt wurde, dann erhöht/verringert sich die Umrichtergeschwindigkeit in 0,05 s. * Wenn der eingegebene Wert niedriger ist als die aufgrund der Lastbedingungen erforderliche optimale Hoch-/Runterlaufzeit, kann durch die Funktion zur Blockierung bei Überstrom bzw.
  • Seite 76 TOSHIBA VF-S11 Automatisch und Wenn Sie Parameter AU2 auf einen Wert von 1 setzen, Auto-Tuning: verfolgt der Umrichter die Nennlast bei jeder Geschwindigkeitsstufe und passt automatisch die Ausgangsspannung an, um einen stabilen Betrieb und ein ausreichendes Drehmoment zu gewährleisten. Einstellmethode...
  • Seite 77 TOSHIBA VF-S11 Einstell-Methode: Verwendete LED- Vorgang Tasten Anzeige Zeigt die Betriebsfrequenz an. (Ausführen bei gestopptem Betrieb.) (Wenn Parameter F710 auf 0 eingestellt ist (Betriebsfrequenz) MODE Der erste Basisparameter AUH wird angezeigt. Betätigen Sie die die Taste um den Parameter auf AU2 zu wechseln.

  • Seite 78: Automatische Funktionseinstellungen

    TOSHIBA VF-S11 8.4 Automatische Funktionseinstellungen (AU4) automatische Funktionseinstellungen • Funktion Mit diesem Parameter werden alle Parameter, die sich auf die Funktionen beziehen, wie in der unten stehenden Tabelle gezeigt, automatisch gesetzt. Parameter einstellen Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös-...

  • Seite 79: Weitere Einstellungen

    TOSHIBA VF-S11 AU4 : 4 Frequenzvorgabe über ein 4-20mA Stromsignal. Umschalten zwischen verschiedenen Frequenz- Sollwerten kann durch an- oder abschalten der Klemme S3 erfolgen. Dabei wird das FCHG-Signal der Klemme S3 zugeordnet mit Vorrang vor dem Eingangsstrom. Mit dem Setzen der Parameter AU1 , AU2 und AU4 sind alle erforderlichen Einstellungen getätigt, die zum problemlosen Betrieb des Antriebes erforderlich sind.

  • Seite 80: Frequenzvorgabe Über

    TOSHIBA VF-S11 8.5.2 Frequenzvorgabe über (…) (FMOd ) Sollwerte können über verschiedene Wege vorgegeben werden: Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Frequenzvorgabe über … 0: eingebautes Poten- FMOd tiometer im Bedien- feld 1: VIA 2: VIB...

  • Seite 81: Anschluss Eines Anzeigeinstrumentes

    TOSHIBA VF-S11 Einstellung Festfrequenzwahl CMOd: auf einen Wert von 0 setzen (Klemmenblock) FMOd: Gültig für alle eingestellten Werte 8.6 Anschluss eines Anzeigeinstrumentes Festlegung der Messgröße für die FM-Klemme FMSL Kalibrierfunktion für die FM-Klemme • Funktion Das Ausgangssignal der Klemme FM ist ein analoges Spannungssignal. Für das Messgerät verwenden Sie entweder ein Amperemessgerät mit Vollausschlag von 0-1mADC oder ein Volt-...

  • Seite 82: Auflösung

    TOSHIBA VF-S11 Auflösung Alle FM-Klemmen haben eine maximale Auflösung von 1/256. Beispiel für einen 4-20mA programmierten Ausgang (für weitere Einzelheiten siehe 6.20.2) F691 =1, F692=0 F691 =1, F692=20 20mA 20mA F692 100% 100% Anmerkung: Beachten Sie, dass; wenn FMSL auf einen Wert von 7 gesetzt wurde (Drehmoment), die Daten in größeren Abständen als 40ms erneuert werden.
  • Seite 83 TOSHIBA VF-S11 Beispiel für die Kalibrierung einer Frequenzmessgröße für die FM-Klemme Einstellmethode: Betätigte LED- Vorgang Taste Anzeige Zeigt die Betriebsfrequenz an (Betrieb gestoppt). (Wenn die 60. 0 Auswahl in der Standardanzeige F710 eingestellt ist [Betriebsfrequenz]). MODE Der erste Basisparameter Historie ( ) wird angezeigt.

  • Seite 84: Setzen Der Grundeinstellungen

    =5: Wird tYP auf 5 gesetzt, wird die Zeit des Betriebsstundenzählers auf 0 zurückgesetzt. Typeninformation initialisieren: tYP =6: Wird tYP auf 6 gesetzt, werden die Fehler gelöscht, die bei einem EtYP Formatfehler auftreten. Sollte EtYP angezeigt werden, wenden Sie sich bitte an Ihren Toshiba-Händler. 8 - 13...

  • Seite 85: Wahl Der Drehrichtung, Nur Bei Start/Stopp Über Bedienfeld

    TOSHIBA VF-S11 Benutzerparameter sichern: tYP =7: Wird tYP auf 7 gesetzt, werden die aktuellen Einstellungen aller Parameter gesichert. Benutzerparameter aufrufen: tYP =8: Wird tYP auf 8 gesetzt, werden die Parameter auf die unter tYP =8 gesicherten Parameter (aufrufen) zurückgesetzt. *Durch Einstellung von tYP =7 oder =8 können Sie eigene Parameter als Grundeinstellung wählen.

  • Seite 86: Maximale Ausgangsfrequenz

    TOSHIBA VF-S11 8.9 Maximale Ausgangsfrequenz Maximale Ausgangsfrequenz • Funktion 1) Zum Programmieren der Ausgangsfrequenz des Frequenzumrichters (max. Ausgangswerte). 2) Diese Frequenz wird als Referenzwert für die Hoch-/Runterlaufzeit verwendet. Ausgangsfrequenz (Hz) Bei  = 80Hz • Diese Funktion bestimmt den 80Hz Höchstwert für die betreffende...

  • Seite 87: Eckfrequenz

    50-330 (200V) Eckfrequenz (uL)1 50-660 (400/600V) 8.12 U/f-Kennlinienwahl U/f-Kennlinienwahl • Funktion Bei VF-S11 können die im Folgenden beschriebenen U/f-Kennlinien ausgewählt werden. 0: U/f konstant 1: U/f variabel 2: automatische Spannungsanhebung (*1) 3: Vektorregelung (*1) 4: automatische Spannungsanhebung mit Energiesparfunktion (*1) 5: automatische Energiesparfunktion (für Ventilatoren und Pumpen)
  • Seite 88 TOSHIBA VF-S11 Parameter einstellen Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung U/f Kennlinienwahl 0: U/f = konstant 1: U/f = variabel 2: automatische Spannungsanhebung Version 3: Vektorregelung v112: 4: automatische Spannungsanhebung mit Energiespar- funktion 5: automatische Energiesparfunktion (für Ventilatoren und...
  • Seite 89 Spannung manuell. * Motorkonstanten müssen gesetzt werden Wenn Sie einen 4P-Toshiba-eigenbelüfteten Motor verwenden, der die gleiche Kapazität hat wie der Frequenzumrichter, ist es grundsätzlich nicht notwendig, die Motorkonstanten zu setzen. In jedem anderen Fall, müssen Sie die Motorkonstanten von Parameter F415 bis F417 sorgfältig setzen.

  • Seite 90: Vektorregelung

    - Für weitere Einzelheiten siehe Kapitel 6.17, Auswahl 3 Vektorregelung Einstellen der U/f-Kennlinienwahl PT auf einen Wert von 3. Verwenden Sie die Vektorregelung mit einem Toshiba eigenbelüfteten Motor, der mit dem höchsten Drehmoment für den niedrigen Drehzahlbereich ausgestattet ist. (1) Sorgt für ein hohes Drehmoment.
  • Seite 91 Lastschwankungen ausgesetzt sind. * Motorkonstanten müssen gesetzt werden Wenn Sie einen 4P-Toshiba-eigenbelüfteten Motor verwenden, der die gleiche Kapazität hat wie der Frequenzumrichter, ist es grundsätzlich nicht notwendig, die Motorkonstanten zu setzen. In jedem anderen Fall, müssen Sie die Motorkonstanten von Parameter F415 bis F417 sorgfältig setzen.

  • Seite 92: Wert Bei Manueller Spannungsanhebung

    TOSHIBA VF-S11 8.13 Wert bei manueller Spannungsanhebung (Voltage boost) Wert bei manueller Spannungsanhebung (Voltage boost) • Funktion Wenn das Drehmoment ungeeignet ist für niedrige Drehzahlen, erhöhen Sie das Drehmoment, indem Sie den Wert der Spannungsanhebung mit diesem Parameter erhöhen. Ausgangsspannung der Eckfrequenz ...

  • Seite 93: Thermische Motorüberwachung

    TOSHIBA VF-S11 8.14 Thermische Motorüberwachung Lastverhältnis #1 Motor zu FU Festlegung des angeschlossenen Drehstrommotors bezüglich Stromgrenze und thermischer Motorüberwachung • Funktion Mit diesem Parameter können die geeigneten Eigenschaften der thermischen Motorüberwachung ausgewählt werden, die den Angaben und Eigenschaften des Motors entsprechen.

  • Seite 94: Einstellung Des Motor-Überhitzungsschutzes Stufe

    TOSHIBA VF-S11 Begriffserklärung: „Soft-Stall“-Regelung bei Überlast: Diese Funktion optimiert den Betrieb von z. B. Ventilatoren, Pumpen und Gebläse, die eine variables Drehmoment haben, das den Laststrom verringert, wenn sich die Betriebsdrehzahl verringert. Wenn der Frequenzumrichter eine Überlastung erkennt, wird mit dieser Funktion automatisch die Ausgangsfrequenz verringert, bevor die Motorüberlast-Fehlermeldung OL2...

  • Seite 95: Zeigt Die Betriebsfrequenz An (Betrieb Gestoppt)

    TOSHIBA VF-S11 Beispiel für eine Einstellung: Für VF-S11-2007PM mit 0,4kW Motor und einem 2A Nennstrom Betätigte LED- Vorgang Taste Anzeige Zeigt die Betriebsfrequenz an (Betrieb gestoppt). (Wenn die Auswahl in der Standardanzeige F710 eingestellt ist [Betriebsfrequenz]). MODE Der erste Basisparameter Historie ( ) wird angezeigt.

  • Seite 96: Festfrequenzen

    TOSHIBA VF-S11 Einstellung des Motor-Überhitzungsschutzes Stufe 1 Wenn die Motorleistung geringer ist als die Leistung des Frequenzumrichters, oder wenn der Nennstrom des Motors geringer ist als der Nennstrom des Frequenzumrichters, muss das Lastverhältnis #1 Motor zu FU THr an den Nennstrom des Motors angepasst werden.
  • Seite 97 TOSHIBA VF-S11 Einstellmethode 1) RUN/STOP Der START/STOPP-Befehl wird über den Klemmenblock eingegeben Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Befehlsvorgabe über ... 0: Klemmenblock CMOd 1: Tastatur Anmerkung: Wenn Drehzahlbefehle (analoge Signale oder digitale Eingaben) entsprechend der Festfrequenzen geschaltet sind, muss mit Hilfe Parameter FMOd (Frequenzvorgabe über..
  • Seite 98 TOSHIBA VF-S11 Beispiel für ein Anschlussschema (Wenn der Schalter SW1 auf negative Logik geschaltet ist) Vorwärts F (Vorwärtslauf) Rückwärts R (Rückwärtslauf +24Vdc Festfrequenz 1 (SS1) Festfrequenz 2 (SS2) Festfrequenz 3 (SS3) Festfrequenz 4 (SS4) 3) Verwenden weiterer Drehzahlbefehle mit dem Festfrequenzbefehl Befehlsvorgabe über...
  • Seite 99 TOSHIBA Notizen Seite...

  • Seite 100: Erweiterte Parameter

    TOSHIBA VF-S11 9. Erweiterte Parameter Erweiterte Parameter werden für spezielle Funktionen, die Feinjustierung sowie besondere Einsatzbereiche verwendet. 9.1 Parameter für die Ausgangssignale 9.1.1 Ausgangssignal für eine definierte Drehzahl Ausgangssignal für eine definierte Drehzahl F100 Funktionsfestlegung für Ausgangsrelais RY-RC F130 Festlegung der Messgröße für die...

  • Seite 101: Ausgangssignal Bei Erreichen Einer Festgelegten Frequenz

    TOSHIBA VF-S11 9.1.2 Ausgangssignal bei erreichen einer festgelegten Frequenz Hysterese um den Parameter F101. F102 • Funktion Erreicht die Ausgangsfrequenz die unter ± F102 eingestellte Frequenz, wird ein AN- oder AUS- Signal ausgegeben. Auf- Grund- Para- Ein- Einstellungen lös- ein-...

  • Seite 102: Parameter Für Die Eingangssignale

    TOSHIBA VF-S11 Para- Beschreibung Einstellungen Grundeinstellung meter Funktionsfestlegung für 0-255 8: RCHF (AN-Signal) Ausgangsklemme OUT-NO (Funktion (siehe Tabelle 7.3.2) 9: RCHFN (AUS-Signal) F131 Ausgangsfrequenz [Hz] F101 + F102 F101 F101 - F102 Zeit [s] Frequenz-Erreicht-Signal RY-RO P24-OUT FLA-FLC-FLB Ausgangsfrequenz-Erreicht- Signal: invertiert 9.2 Parameter für die Eingangssignale...

  • Seite 103: Ändern Der Funktion Für Eingangsklemme Via Und Vib

    TOSHIBA VF-S11 (F105 = 0 (Rückwärts)) Wenn F und R gleichzeitig angesteuert werden, läuft der Motor in die entgegengesetzte Richtung. Ausgangsfrequenz [Hz] Vorwärtslauf Eingestellte Frequenz Zeit [s] Rückwärtslauf Eingestellte Frequenz Vorwärtslaufsignal Rückwärtslaufsignal 9.2.2 Ändern der Funktion für Eingangsklemme VIA und VIB Funktionsfestlegung für Eingangsklemme VIA und VIB...

  • Seite 104: Ändern Der Funktion Der Eingangssteuerklemmen

    (Bei F117 und  F 118 können Sie aus insgesamt 13 Funktionen auswählen.) Beachten Sie, dass die Einstellung 52 nur nach werksseitiger Voreinstellung aktiviert werden kann. Für mehr Information wenden Sie sich bitte an ihren Toshiba-Händler. Mit Parameter F109 können Sie bei der Eingangsklemme VIA und VIB zwischen der Funktion analogem und digitalem Eingang wählen.
  • Seite 105 TOSHIBA VF-S11 Der folgende Parameter wird aktiviert, wenn F109 auf 2 – – gestellt wird. Funktionsfestlegung für 9 (voreingestellte F117 Eingangsklemme 7 (VIB) Drehzahl 4) 5-17 Funktionsfestlegung für 5 (AD2) F118 Eingangsklemme 8 (VIA) Anmerkung 1: Mit Hilfe des Parameters F110 ist eine Funktion ständig aktiv gesetzt.

  • Seite 106: Ändern Der Funktion Der Ausgangssteuerklemmen

    TOSHIBA VF-S11 9.3.3 Ändern der Funktion der Ausgangssteuerklemmen Funktionsfestlegung für Ausgangsrelais RY-RC (Funktion 1A) F130 Funktionsfestlegung für Ausgangsklemme OUT-NO (Funktion 2A) F131 Funktionsfestlegung für Ausgangsrelais FLA-FLB-FLC (Funktion 3) F132 Funktionsfestlegung für Ausgangsrelais RY-RC (Funktion 1B) F137 Funktionsfestlegung für Ausgangsklemme OUT-NO (Funktion 2B) F138 Logische Verknüpfungen der Funktionen für Ausgangsrelais RY-RC, OUT-NO...
  • Seite 107 TOSHIBA VF-S11 (2) Festlegen von zwei Funktionen für eine Gruppe von Ausgangsklemmen Ein Signal wird ausgegeben bei gleichzeitiger Aktivierung der zwei festgelegten Funktionen. Para- Beschreibung Einstellungen Grundeinstellung meter Funktionsfestlegung für 4: Ausgangssignal für F130 Ausgangsrelais RY-RC (Funktion 1A) definierte Drehzahl Funktionsfestlegung für...

  • Seite 108: Vergleich Von Zwei Analogen Eingangssignalen

    TOSHIBA VF-S11 * Zwei verschiedene Funktionen können für das Ausgangsrelais RY-RC und OUT-NO festgelegt werden. * Wenn Parameter =3, wird ein Signal ausgegeben bei Aktivierung einer der beiden Funktionen. F139 Ausgangsrelais RY-RC: Ein Signal wird ausgegeben, wenn eine der unter...

  • Seite 109: Basisparameter 2

    TOSHIBA VF-S11 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Bandbreite (Bereich ohne 0,0- FH F167 Ausgangsmeldung) 0: eingebautes Poten- tiometer im Bedien- feld 1: VIA 2: VIB Frequenzvorgabe über … 3: Tastatur FMOd 4: Serielle Kommuni-...
  • Seite 110 TOSHIBA VF-S11 • Funktion Diese Parameter werden zum Schalten zwischen zwei Motoren verwendet, die an den Frequenz- umrichter angeschlossen sind, sowie zur Umschaltung der U/f Kennlinienwahl, die vom jeweiligen Verwendungszweck bzw. Betriebseinsatz abhängt. Anmerkung: Der Parameter PT (Auswahl der U/f-Kennlinienwahl) betrifft ausschließlich Motor 1.

  • Seite 111: Prioritätszuordnung Für Die Einzelnen Sollwerteingänge

    TOSHIBA VF-S11 9.5 Prioritätszuordnung für die einzelnen Sollwerteingänge 9.5.1 Verwenden eines Frequenzsollwertes entsprechend der Situation Frequenzvorgabe über … FMOd Prioritätszuordnung für die einzelnen Sollwerteingänge F200 Frequenzvorgabe über … F207 • Funktion Diese Parameter werden zum Schalten zwischen zwei Frequenzsollwert-Signalen verwendet.

  • Seite 112: Einstellen Der Verschiedenen Sollwerteingänge

    TOSHIBA VF-S11 9.5.2 Einstellen der verschiedenen Sollwerteingänge VIA-Eingang: Referenzwert 1 F201 VIA-Eingang: Zum Referenzwert 1 zugeordnete Referenzfrequenz 1 F202 VIA-Eingang: Referenzwert 2 F203 VIA-Eingang: Zum Referenzwert 2 zugeordnete Referenzfrequenz 2 F204 VIB- Referenzwert 1 F210 VIB- Referenzfrequenz 1 F211 VIB-Referenzwert 2...

  • Seite 113: Einstellen Des Frequenzsollwertes Über Externe Eingabe

    TOSHIBA VF-S11 2) 4-20mADC Eingangsstrom einstellen (VIA: Schalten Sie VIA auf die Schaltposition I um) • Die Ausgangsfrequenz wird für F204 den betreffen den Eingangs- 60 (Hz) strom unter Berücksichtigung des gewählten Referenzpunk- tes eingestellt. • Gradient und Bezugswert (Bias) lassen sich einfach einstellen.
  • Seite 114 TOSHIBA VF-S11 Sequenz-Diagramm1: Anpassung mit aufeinander folgenden Signalen Vorwärts-/Rückwärtslauf Hochlauf Signal Runterlauf Signal Eingestellte Frequenz Löschen-Signal Obere Frequenzgrenz F267/f266 f265/f264 Eingestellte Frequenz (Hz) Untere Frequenzgrenz Frequenz 0Hz Die gepunkteten Linien markieren die Ausgangsfrequenz. Anpassung mit Pulssignalen (Parameter einstellen - Beispiel 2) Stellen Sie die Parameter wie nachfolgend beschrieben ein, um die Frequenz in Abständen eines...

  • Seite 115: Ausgangsfrequenz

    TOSHIBA VF-S11 Frequenz-Einstellungsbereich: Die Frequenz kann von 0,0Hz bis FH (max. Frequenz) eingestellt werden. Die untere Frequenzgrenze wird eingestellt, sobald die Frequenz-Löschfunktion (Funktion 43, 44) über die Eingangsklemmen eingegeben wird. Minimale Einheit der Frequenz-Anpassung Wenn F702 auf 1 eingestellt wurde, kann die Ausgangsfrequenz in Abständen von 0,11Hz angepasst werden.

  • Seite 116: Steuerung Von Start/Stopp Mit Frequenzsignalen

    TOSHIBA VF-S11 9.6.2 Steuerung von Start/Stopp mit Frequenzsignalen Mittlere Hysteresefrequenz F241 Halbe Hysteresebreite F242 • Funktion Das Starten und Stoppen des Betriebes kann mithilfe von Frequenz-Einstellsignalen einfach gesteuert werden. Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung...

  • Seite 117: Haltemoment Bei Stillstand Des Motors

    TOSHIBA VF-S11 Parameter einstellen Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Grenzfrequenz für Gleichstrom- 0-FH bremsung Die Gleichstrombremse kann sinnvoll F250 nur bei kleinen Frequenzen eingesetzt werden. Dieser Parameter legt fest, unterhalb welcher Frequenzgrenze die Gleichstrombremse aktiviert wird.

  • Seite 118: Automatischer Stopp Bei Erreichen Der Frequenz Ll

    TOSHIBA VF-S11 Wenn der Parameter F254 auf 1 eingestellt wird, wird nur 50% des unter Parameter F251 eingestellten Bremsgleichstroms an den Motor angelegt, um die Gleichstrombremsung auch nach der normalen Gleichstrombremsung fortzusetzen. Für das Abschalten dieser Funktion schalten Sie die Sollwert-Freigabe ST aus.

  • Seite 119: Einrichtbetrieb

    TOSHIBA VF-S11 Ausgangsfrequenz [Hz] LL+0.2Hz Zeit [s] F256 F256 F256 Startsignal (F-P24) Anmerkung: Diese Funktion wird bei Betriebsstart und während der Umschaltung von Vorwärts-/Rückwärtslauf aktiviert. 9.9 Einrichtbetrieb Frequenz für Einrichtbetrieb (JOG-Modus) F260 Art der Bremsung bei Einrichtbetrieb (JOG-Modus) F261 Eingabe für Einrichtbetrieb über Tastatur (JOG-Modus) F262 •...
  • Seite 120 TOSHIBA VF-S11 Beispiele für Einrichtbetrieb RES-P24 (JOG) an + F-P24 an: Vorwärtslauf im Einrichtbetrieb RES-P24 (JOG) an + R-P24 an: Rückwärtslauf im Einrichtbetrieb Normale Betriebsfrequenz, Eingangssignal + F-P24 an: Vorwärtslauf. Normale Betriebsfrequenz, Eingangssignal + R-P24 an: Rückwärtslauf. Eingest ellte Frequ enz Vorwärts...

  • Seite 121: Sprungfrequenz

    TOSHIBA VF-S11 9.10 Sprungfrequenz Sprungfrequenz 1 F270 Frequenzbereich für Sprungfrequenz 1 F271 Sprungfrequenz 2 F272 Frequenzbereich für Sprungfrequenz 2 F273 Sprungfrequenz 3 F274 Frequenzbereich für Sprungfrequenz 3 F275 • Funktion Eine störende mechanische Resonanz des betriebenen mechanischen Systems kann durch Überspringen dieser Resonanzfrequenz durch den Umrichter vermieden werden.

  • Seite 122: Festfrequenz

    TOSHIBA VF-S11 9.11 Festfrequenz 9.11.1 Festfrequenz 8 - 15 Festfrequenz 8 - 15 F287 - F294 Weitere Informationen finden Sie in Kapitel 8.15. 9.11.2 Festfrequenz 15 Festfrequenz 15 F294 • Funktion Der Notfallbetrieb wird verwendet, wenn der Motor mit der für den Notfall definierten Frequenz betrieben wird.
  • Seite 123 TOSHIBA VF-S11 Verringerung der Taktfrequenz bei erhöhten Motornennströmen: (200V Modelle) VFS11S- Taktfrequenz VFS11- 4kHz oder 12kHz oder 16kHz oder weniger weniger weniger 2002PL/M 1.5A 1.5A 1.5A 2004PL/M 3.3A 3.3A 3.3A 2005PM 3.7A 3.3A 3.2A 2007PL/M 4.8A 4.4A 4.2A 2015PL/M 8.0A 7.9A...

  • Seite 124: Spezielle Funktionen Im Fehlerfall

    TOSHIBA VF-S11 9.13 Spezielle Funktionen im Fehlerfall 9.13.1 Motorfangfunktion Motorfangfunktion F301 Warnung • Ausreichend Abstand zu Motoren und mechanischen Komponenten halten. Wenn der Betrieb des Motors aufgrund eines kurzzeitigen Stromausfalls unterbrochen wurde, werden sich die mechanischen Komponenten plötzlich in Bewegung setzen, sobald die Stromversorgung wiederhergestellt ist. Es besteht Obliga- Verletzungsgefahr.

  • Seite 125: Verhalten Bei Netzspannungsausfällen (Geführter Runterlauf)

    TOSHIBA VF-S11 2) Starten des Motors während freiem Motorauslauf (Motordrehzahl-Suchfunktion) M o t o rd r e h z a h l F - P 2 4 A U S S T -P 2 4 A U S * Einstellen des Parameters F301=2 oder =3 : Die Funktion für den automatischen Wiederanlauf wird aktiviert, wenn ST-P24 nach dem Öffnen kurzgeschlossen wird.

  • Seite 126: Automatischer Wiederanlauf

    TOSHIBA VF-S11 dem Parameter F301 (Motorfangfunktion). Bei unterbrochener Stromversorgung Eingangsspannung Die Zeitspanne, in der der Motor weiterbetrieben werden kann, hängt von der Trägheit bzw. Lastbedingungen der Maschine ab. Bevor diese Funktion verwendet wird, sollte Motordrehzahl deshalb ein Test zur Bestimmung der Trägheit und Lastbe- dingungen durchgeführt werden.
  • Seite 127 TOSHIBA VF-S11 Im Folgenden sind einige typische Fehlerursachen und die entsprechenden Wiederhol- vorgänge aufgeführt. Fehlerursache Wiederholvorgang Abbruchbedingungen Kurzzeitiger Bis zu 10 aufeinander folgende In folgenden Fällen wird die Stromausfall Wiederholversuche Wiederholfunktion sofort abgebrochen: • Wenn der Fehler aus einem anderen Überstrom...

  • Seite 128: Anschluss Eines Externen Bremswiderstandes

    TOSHIBA VF-S11 9.13.4 Anschluss eines externen Bremswiderstandes Anschluss eines externen Bremswiderstandes F304 Widerstandswert des externen Bremswiderstandes F308 Belastbarkeit des externen Bremswiderstandes F309 • Funktion Der VFS11-Frequenzumrichter enthält keinen Bremswiderstand. Bringen Sie deshalb in folgenden Fällen einen externen Bremswiderstand an, um den Bremswiderstand zu aktivieren.
  • Seite 129 TOSHIBA VF-S11 Parameter einstellen: Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Anschluss eines externen 0: kein externer Brems- Bremswiderstandes widerstand 1: Bremswiderstand F304 vorhanden, Überlast- schutz eingeschaltet „Soft Stall“ Regelung für Runterlauf- 0: Regelung aktiviert rampe (Verlängerung der...

  • Seite 130: Vermeiden Von Überspannungsfehlern

    TOSHIBA VF-S11 2) Optionale Bremswiderstände Optionale Bremswiderstände sind erhältlich. Bitte wenden Sie sich hierfür an Ihren Toshiba-Händler. 3) Minimale Widerstände der anschließbaren Bremswiderstände Die minimalen Widerstandswerte der extern anschließbaren Bremswiderstände sind in der folgenden Liste aufgeführt. Schließen Sie keine Bremswiderstände mit kleineren als den unten aufgeführten Werten an.
  • Seite 131 TOSHIBA VF-S11 Parameter einstellen: Ein- Auf- Grund- Para- Beschreibung Einstellungen heit lös- ein- meter stellung „Soft Stall“ Regelung für Runterlauf- 0: Regelung aktiviert rampe (Verlängerung der Diese Regelung verhindert Überspan- Runterlauframpe) nungen, indem bei zu hoher 1: ausgeschaltet Zwischenkreisspannung die 2: Übererregung durch...

  • Seite 132: Anpassen Der Ausgangsspannung

    TOSHIBA VF-S11 9.13.6 Anpassen der Ausgangsspannung Ausgangsspannung bei der Eckfrequenz (uL)1 Netzspannungskompensation F307 • Funktion Ausgangsspannung bei der Eckfrequenz (uL)1 Der Parameter F307 passt die Spannung gemäß der Eckfrequenz 1 ul an, so dass die Ausgangsspannung nicht höher als der unter ulu eingegebene Wert ist. (Diese Funktion ist nur dann...

  • Seite 133: Eingangsspannung Nicht Korrigiert, Ausgangsspannung Limitiert

    * gilt nur, wenn U/f Kennlinienwahl Pt = 0 oder 1 eingest ellt wurde. Ausgangsfrequenz Anmerkungen: Selbst wenn ulu auf eine Ausgangsspannung • Die Nennspannung der TOSHIBA Frequenzumrichter VF-S11 eingestellt wurde, die niedriger als die beträgt immer 200V oder 400V. Eingangsspannung ist, wird die Ausgangs- •...

  • Seite 134: Löschen Der Betriebsvorgabe

    TOSHIBA VF-S11 9.13.7 Löschen der Betriebsvorgabe Sperrung einer Drehrichtung F311 • Funktion Diese Funktion verhindert, dass der Motor bei Ausgabe eines falschen Betriebssignals vorwärts oder rückwärts läuft. Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Sperrung einer Drehrichtung 0: Vorwärts-/Rückwärts-...

  • Seite 135: Ansteuerung Einer Externen Mechanischen Bremse

    TOSHIBA VF-S11 9.15 Ansteuerung einer externen mechanischen Bremse Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Bremsmodus 0: ausgeschaltet 1: freigeschaltet ( Vor- wärtslauf ) 2: freigeschaltet ( Rück- F342 wärtslauf ) 3: freigeschaltet ( Be- triebsvorgabe ) Niedrige Frequenz beim Start.
  • Seite 136 TOSHIBA VF-S11 Bremssequenz: Seite ersetzen durch S11mechBremse.xls 9 - 37...

  • Seite 137: Pid-Regelung

    TOSHIBA VF-S11 9.16 PID-Regelung Wartezeit der PID-Regelung F359 PID-Regelung F360 P-Anteil F362 I-Anteil F363 D-Anteil F366 • Funktion Mit Rückführsignalen (4 bis 20mA, 0 bis 10V) eines Detektors können verschiedene Prozess- steuerungen durchgeführt werden, um z. B. die Luftmenge, Durchflussrate oder den Druck konstant zu halten.
  • Seite 138 TOSHIBA VF-S11 2) Schnittstellen für die PID-Regelung Für die PID-Regelung können die folgenden Kombinationen von Prozessmengendaten (Frequenzeinstellung) und Rückführdaten eingegeben werden Prozessmengen-Eingangsdaten Rückführ-Eingangsdaten (Frequenzeinstellung) Einstellmodus Frequenzeinstell- Funktionsfestlegung für modus VIA: (DC: 4-20V / FMOd/F207/F200 DC: 0-10V) (1) Einstellung des eingebauten...
  • Seite 139 TOSHIBA VF-S11 F362 (Parameter für die Anpassung der proportionalen [P] Verstärkung) Dieser Parameter wird verwendet, um bei der PID-Regelung den proportionalen Verstärkungsgrad anzupassen. Einen Korrekturfaktor, der proportional zur jeweiligen Abweichung (der Differenz zwischen der eingestellten Frequenz und dem Rückführwert) ist, erhält man, indem man die Abweichung mit der Parametereinstellung multipliziert.

  • Seite 140: Einstellen Der Motorparameter

    Energieersparniss und die Motorkonstante benötigt. Für die Einstellung sind folgende drei Methoden möglich (für die automatische Drehmomentanhebung allerdings nur zwei): Für den Fall, dass Sie den 4P-Toshiba-eigenbelüfteten Motor mit einer gleichen Kapazität verwenden, wie der Frequenzumrichter, ist kein Auto-Tuning notwendig.
  • Seite 141 TOSHIBA VF-S11 * Überprüfen Sie, ob die Einstellung von Parameter ul und ulu mit der Eckfrequenz (Nenndrehzahl) und Eckfrequenzspannung (Nennspannung) des Motors übereinstimmt, andernfalls korrigieren Sie die Parameter. * Bei Einsatz des Frequenzumrichters für die Steuerung eines Motors mit einer Leistung, die um eine oder mehr Baustufen geringer ist, überprüfen Sie, ob Parameter F415 (Motor-...
  • Seite 142 TOSHIBA VF-S11 * Vorsichtsmaßnahmen beim Auto-Tuning. (1) Führen Sie Auto-Tuning erst durch, nachdem der Motor angeschlossen und der Betrieb vollständig gestoppt wurde. Wenn Auto-Tuning sofort nach dem Betriebsstopp durchgeführt wird, führt die noch verbleibende Spannung zu abnormalem Tuning. (2) Spannung wird hergestellt zum Motor, auch wenn der Motor kaum rotiert. Während des...
  • Seite 143 TOSHIBA VF-S11 Wählen Sie 1, um die Motorkonstanten unabhängig einstellen zu können, indem Sie die F400 Parameter F401 - F405 verwenden. Stellen Sie die Verstärkung der Schlupfkompensation während Vektorkennlinie ein. Eine F401 höhere Motorschlupffrequenz verringert entsprechend den Motorschlupf. Nach Einstellen von Parameter F417, setzen Sie F401.

  • Seite 144: Rampenform 2 Und 3 Für Hoch-/Runterlaufzeiten

    TOSHIBA VF-S11 9.18 Rampenform 2 und 3 für Hoch-/Runterlaufzeiten 9.18.1 Auswahl einer Rampenform für Hoch-/Runterlaufzeiten Rampenform für Hoch-/Runterlaufzeiten F502 Zeitangabe (F506 x ACC bei Start der S-Kurve) F506 Zeitangabe (F506 x ACC bei Ende der S-Kurve) F507 • Funktion Mit diesen Parametern kann die Rampenform für Hoch-/Runterlaufzeit ausgewählt werden, die der speziellen Verwendung gerecht werden soll.

  • Seite 145: Auswahl Einer Rampenform Für Hoch-/Runterlaufzeiten

    TOSHIBA VF-S11 Wählen Sie diese Rampen- Ausgangsfrequenz [Hz] form, um in einer entmagne- Max. Frequenz tisierten Region mit   geringem Motor-Drehzahl- Eingestellte moment einen Hochlauf mit Frequenz sinkender Beschleunigung Eckfrequenz zu erhalten. Diese Rampen- form ist geeignet für Hoch- geschwindigkeits-Dreh- betrieb.
  • Seite 146 TOSHIBA VF-S11 1) Auswahl der zu verwendenden Parameter Ausgangsfrequenz [Hz]       Zeit [s] ＝1     ＝2     ＝3 Hoch-/Runterlaufzeit 1 ist zunächst als Grundeinstellung eingestellt. Hoch-/Runterlaufzeit 2 und 3 können durch Änderung der Einstellung von Parameter F504 ausgewählt werden.
  • Seite 147 TOSHIBA VF-S11 Ausgangsfrequenz (Hz) Eingestellte Frequenz F513 F505 Zeit (s) 1 Beschleunigung mit dem Zeitgradienten, der mit  eingestellt wurde 2 Beschleunigung mit dem Zeitgradienten, der mit  eingestellt wurde 3.Beschleunigung mit dem Zeitgradienten, der mit  eingestellt wurde 4. Verzögerung mit dem Zeitgradienten, der mit  eingestellt wurde 5..
  • Seite 148 TOSHIBA VF-S11 Parametereinstellung • Betriebsmethode: Eingabe über Klemmenblock Stellen Sie Parameter CMOD (Befehlsvorgabe über …) auf 0. • Für die Umschaltung verwenden Sie S2 und S3 Eingangsklemme S2: Hoch-/Runterlauf Umschaltsignal 1 S2: Hoch-/Runterlauf Umschaltsignal 2 Ein- Auf- Grund- Para- Beschreibung...

  • Seite 149: Schutzfunktionen

    TOSHIBA VF-S11 9.19 Schutzfunktionen 9.19.1 Einstellen der thermischen Motorüberwachung Lastverhältnis #1 Motor zu FU Motorüberwachung/Warnmeldung bei 150% F607 • Funktion Mit diesen Parametern wird die geeignete thermische Motorüberwachung entsprechend den Motor- eigenschaften ausgewählt. Parameter einstellen Para- Ein- Auf- Grund- meter Beschreibung...

  • Seite 150: Fehlermodus

    TOSHIBA VF-S11 9.19.3 Fehlermodus Fehlermodus F602 • Funktion Wenn der Frequenzumrichter einen Fehler macht, wird mit diesem Parameter die entsprechende Fehlerinformation behalten. Fehlerinformationen, die gespeichert wurden, können angezeigt werden, auch wenn die Versorgungsspannung abgeschaltet wurde. Parameter einstellen Para- Ein- Auf-...

  • Seite 151: Nothalt

    TOSHIBA VF-S11 9.19.4 Nothalt Verfahren bei Nothalt/externer Fehler F603 Zeitdauer der Gleichstrombremsung bei Nothalt F604 • Funktion Mit diesen Parametern können Sie auswählen, welches Verfahren über die externe Steuerung zum Stoppen des Frequenzumrichters bei Auftreten eines externen Fehlers verwendet werden soll.

  • Seite 152: Phasenausfallerkennung (Ausgangsseitig)

    TOSHIBA VF-S11 9.19.5 Phasenausfallerkennung (ausgangsseitig) Phasenausfallerkennung (ausgangsseitig) F605 • Funktion Mit diesem Parameter werden ausgangsseitige Phasenausfälle des Umrichters erkannt. Wenn der Phasenausfall eine Sekunde oder länger besteht, werden die Fehlermeldungsfunktion und das Fehlersignal FL aktiviert. Gleichzeitig wird eine Fehlerinformation EPHO angezeigt.

  • Seite 153: Phasenausfallerkennung (Eingangsseitig)

    TOSHIBA VF-S11 9.19.6 Phasenausfallerkennung (eingangsseitig) Phasenausfallerkennung (eingangsseitig) F608 • Funktion Mit diesem Parameter werden eingangsseitige Phasenausfälle des Umrichters erkannt. Wenn der abnormale Spannungszustand im Leistungsteil des Kondensators für wenige Minuten oder länger besteht, werden die Fehlermeldungsfunktion und das Fehlersignal FL aktiviert. Gleichzeitig wird eine Fehlerinformation EPHi angezeigt.

  • Seite 154: Erkennung Eines Ausgangskurzschlusses

    TOSHIBA VF-S11 9.19.8 Erkennung eines Ausgangskurzschlusses Erkennung eines Ausgangskurzschlusses F613 • Funktion Mit diesem Parameter werden Ausgangskurzschlüsse erkannt. Diese können generell in der Länge eines Standard-Test-Impulses erkannt werden. Bei Betrieb eines Motors mit niedriger Impedanz, wie Hochgeschwindigkeitsmotoren, sollte jedoch der Kurz-Testimpuls gewählt werden.

  • Seite 155: Fehlermeldung Bei Drehmomentgrenze-Überschreitung

    TOSHIBA VF-S11 9.19.9 Fehlermeldung bei Drehmomentgrenze-Überschreitung Drehmomentgrenze-Erreicht (Fehler/Warnmeldung) F615 Überstromansprechschwelle (Fehler/Warnmeldung) F616 Überstromansprechzeit (Fehler/Warnmeldung) F618 Überstromansprechschwelle, halbe Hysteresebreite F619 • Funktion Verwenden Sie Parameter F615, damit der Umrichter eine Fehler- oder Warnmeldung ausgibt, wenn ein Drehmomentwirkstrom die unter Parameter F616 definierte Überstromansprechschwelle über- schreitet und für eine längere Zeit als die unter Parameter F618 definierte.

  • Seite 156: Warnung Des Betriebsstunden-Zählers

    TOSHIBA VF-S11 2) Ausgangsklemmen-Funktion: 20 (POT) Überstrom Voralarm A U S A U S Ü be rstrom V ora larm     × 0.7   × 0.7 −    D re hm om e nt-...

  • Seite 157: Erkennung Von Unterspannungsfehlern

    TOSHIBA VF-S11 9.19.12 Erkennung von Unterspannungsfehlern Erkennung von Unterspannungsfehlern F627 • Funktion Dieser Parameter wird verwendet, um die Steuerungsart bei Erkennung von Unterspannungsfehlern auszuwählen. Fehlerinformation UPI wird angezeigt. Der Umrichter wird gestoppt. Eine Fehlermeldung wird jedoch nicht ausgegeben. F627=0: (FL Fehlersignal deaktiviert).

  • Seite 158: Jährliche Durchschnittstemperatur

    TOSHIBA VF-S11 9.19.14 Jährliche Durchschnittstemperatur Jährliche Durchschnittstemperatur F634 • Funktion Sie können den Frequenzumrichter so einstellen, dass er die verbleibende nutzbare Zeit des Ventilators, des Leistungsteils des Kondensators und des eigenen Kondensators berechnet, indem er die Betriebszeit des Umrichters, des Motors, des Ausgangsstroms (Überlastfaktor) und der Einstellung unter Parameter F634 berücksichtigt.

  • Seite 159: Ausgangsparameter Einstellen

    TOSHIBA VF-S11 9.20 Ausgangsparameter einstellen 9.20.1 Pulsausgang Auswahl digitaler Ausgang/Pulsausgang (OUT-NO) F669 Festlegung der Messgröße für Pulsausgang (OUT-NO) F676 Maximale Frequenz des Pulsausgangs F677 • Funktion Pulse können über die Pulsausgänge (OUT-NO) ausgegeben werden. Dafür muss ein Pulsausgang ausgewählt werden, und die Frequenz des Pulsausgangs definiert werden.

  • Seite 160: Invertierung Des Analogen Ausgangssignals

    TOSHIBA VF-S11 9.20.2 Invertierung des analogen Ausgangssignals Invertierung des analogen Ausgangssignals F691 Anzeigebereich der FM-Klemme (4-20 mA Ausgang) F692 • Funktion Ausgangssignale über die FM Klemmen sind analoge Spannungssignale. Ihre Grundeinstellung liegt in dem Bereich von 0 bis 7,5 VDC.

  • Seite 161: Anzeigeparameter

    • Funktion Mit diesem Parameter wird die Einheit auf der Anzeige verändert. A(mpere) / V(olt) Beispiel für die Einstellung: Wenn der Frequenzumrichter VF-S11-2037PM (Nennstrom: 17,5 A) mit Nennlast (Volllast) betrieben wird: 1) Anzeige in Prozent 2) Anzeige in Ampere/Volt Ausgangsstrom:...

  • Seite 162: Anzeige Der Motordrehzahl

    TOSHIBA VF-S11 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Absolutwerte (in % oder V/A) angezeigt 0: % F701 1: A(mpere) / V(olt) * Mit Hilfe von F701 können die folgenden Parameter konvertiert werden. • A-Anzeige Anzeige des Stroms Thermische Motorüberwachung Level 1 und 2...

  • Seite 163: Änderung Der Frequenz-Schrittweite

    TOSHIBA VF-S11 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Multiplikator bei frequenzproportionaler 0,00: freie Einheit- 0,01 Anzeige Anzeige ausgeschaltet F702 0,01-200 Invertierung der frequenzproportionalen 0: neg. Steigung F705 Anzeige 1: pos. Steigung Offset der Anzeige 0,00-FH...
  • Seite 164 TOSHIBA VF-S11 - Wenn nicht auf 0,00 und nicht auf 0 (deaktiviert) eingestellt ist F707 F708 Unter normalen Umständen erhöht sich der Frequenz-Sollwert über das Bedienfeld in Schritten von 0,1Hz bei jedem Drücken der AUF-Taste. Wenn F707 nicht auf 0,00 eingestellt wurde, erhöht sich der Frequenz-Sollwert bei jedem Drücken der AUF-Taste um den unter Parameter F707 eingestellten...

  • Seite 165: Änderung Eines Wertes Der Standardanzeige

    TOSHIBA VF-S11 9.21.5 Änderung eines Wertes der Standardanzeige Auswahl eines Wertes für die Standardanzeige F710 • Funktion Dieser Parameter wird verwendet, um das Anzeigeformat zu ändern, das beim Einschalten der Strom- versorgung erscheint. Änderung des Anzeigeformats während der eingeschalteten Stromversorgung Bei eingeschalteter Stromversorgung erscheint in der Standardanzeige der Frequenz-Ist-Wert (Standardvoreinstellung) im Format 0.0 oder OFF.

  • Seite 166: Sperren Der Betriebsbereitschaft

    TOSHIBA VF-S11 9.21.6 Sperren der Betriebsbereitschaft Sperren der Betriebsbereitschaft des Umrichters bei abgeschalteter Sollwert- F719 Freigabe ST • Funktion Wenn die Sollwert-Freigabe ST abgeschaltet wurde, wird der Frequenzumrichter neu starten, sobald die Sollwert-Freigabe ST wieder zugeschaltet wird. Mit diesem Parameter können Sie den Umrichter so einstellen, dass, selbst wenn ST wieder zugeschaltet wurde, der Betrieb solange nicht gestartet wird, bis die RUN-Taste gedrückt wird.

  • Seite 167: Kommunikationsparameter

    Freie Anmerkungen F880 • Funktion Die Frequenzumrichter der Serie VF-S11 können über die Schnittstellen RS232C oder RS485 an einen Host-Computer, eine Steuerung usw. (nachfolgend als „Computer“ zusammengefasst) angeschlossen werden. Hierdurch ist ein Netzwerkbetrieb möglich. <Funktion zum Anschließen mit einem Computer>...
  • Seite 168 TOSHIBA VF-S11 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung F800 Übertragungsrate der Schnittstelle 0: 1200 baud 1: 2400 baud 2: 4800 baud 3: 9600 baud 4: 19200 baud Parität 0: keine Parität F801 1: gerade 2: ungerade...
  • Seite 169 TOSHIBA VF-S11 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Blocktransfer siehe Parameter F870 F871 zu schreibende Daten 2 Blocktransfer 0: keine Auswahl F875 zu sendende Daten 1 1: Statuswort (FD01) 2: Ist-Frequenz (FD00) 3: Ausg.-Strom (FE03) 4: Ausg.-Spannung...

  • Seite 170: Verwenden Von Rs232C/Rs485 Konvertern

    TOSHIBA VF-S11 9.22.2 Verwenden von RS232C/RS485 Konvertern Einstellung der Datenübertragungsfunktionen Die über das Netzwerk eingegebenen Befehle (RUN/STOPP) und Frequenzen haben Vorrang vor Befehlen, die über das Bedienfeld oder Klemmenblock eingegeben werden. Die über die Kommunikationsfunktion eingegebenen Befehle/Frequenzen können unabhängig von der Einstellung unter Parameter CMOd (Befehlsvorgabe über …) oder Parameter FMOd...

  • Seite 171: Parameter Für Optionen

    TOSHIBA VF-S11 Anschlussbeispiele für RS485-Datenübertragung <Anschlussbeispiel> Host-Computer Option VF-S11 VF-S11 VF-S11 VF-S11 <Selektive Datenübertragungen> Wenn ein Betriebsfrequenzbefehl vom Hostrechner an den Frequenzumrichter Nr. 3 gesendet wird : Kabel ～ ～ : Daten (Host -> Um richter) Host-Computer : Antwortdaten (Umrichter R Host-Computer ＊...

  • Seite 172: Permantmagnetische Motoren

    F912 Regelung 0,1 – FH : aktiviert Anmerkung 1: Wenden Sie sich an Ihren Toshiba-Händler, falls der Frequenzumrichter nicht mit dem eingesetzten Permanentmagnet - Motor kompatibel ist. Anmerkung 2: Der Frequenzumrichter kann in einigen Fällen ein Asynchronverhalten nicht erkennen 9 - 73...
  • Seite 173 TOSHIBA Notizen Seite...

  • Seite 174: Monitorebene

    TOSHIBA VF-S11 10. Monitorebene 10.1 Monitorebene Aus der Statusanzeige gelangen Sie in die Monitorebene, indem Sie die MODE-Taste 2x hintereinander betätigen. Beschreibung Taste Anzeige Erklärung Standardanzeige hier: Anzeige der Ist-Frequenz (s. 60.0 F710 Automatik-Funktion 1 MODE (erster Parameter in der Programmierebene)

  • Seite 175: Anzeige Der Ist-Frequenz

    TOSHIBA VF-S11 Beschreibung Taste Anzeige Erklärung Betriebsstunden- Ansteuerungsklemmen von links nach rechts: Miiii Warnung Betriebsstunden-Zähler, Leistungsteil des Kondensators, Steuerkreis-Kondensator, Lüftung i = Ein, i =Aus Betriebsstunden Anzeige der Zeit, in der der Umrichter eine Frequenz T 0.10 ausgegeben hat. Standardanzeige...
  • Seite 176 RAM – Fehler. Kontaktieren Sie Ihren TOSHIBA-Lieferanten. Err2 ROM – Fehler. Kontaktieren Sie Ihren TOSHIBA-Lieferanten. Err3 CPU – Fehler 1. Kontaktieren Sie Ihren TOSHIBA-Lieferanten. Err4 Unterbrechung der seriellen Kommunikation zwischen Umrichter und Err5 * einer externen Einheit (z. B. SPS). s. F803 Abhilfe: Überprüfen Sie das verwendete Schnittstellenkabel.

  • Seite 177: Betriebsanzeigen

    Kommunikationsfehler zwischen den CPUs. e-19 Fremdspannung an Klemme P24 ist unzulässig. Fehler bei der Überwachung der U/f-Kennlinienwahl. e-20 F402 evtl. zu hoch. CPU-Fehler 2. Kontaktieren Sie Ihren TOSHIBA-Lieferanten. e-21 Step-out (Asynchronlauf von PM-Motoren z.B. durch zu hohes Sout Lastmoment) kein Fehler, Platzhalter NErr 10.2.2...
  • Seite 178 TOSHIBA VF-S11 Anzeigen des Bedienfeldes während des Betriebes Warnanzeigen Bemerkungen Überstromwarnung Überspannungswarnung Überdrehmomentwarnung Übertemperaturwarnung Bei zwei oder mehr gleichzeitig auftretenden Warnmeldungen werden die Anzeigen hintereinander aufgezeigt, z. B. CpLH. Die Reihenfolge von links nach rechts dokumentiert die zeitliche Reihenfolge des Auftretens der Warnungen.
  • Seite 179 TOSHIBA Notizen Seite...

  • Seite 180: Technische Daten

    TOSHIBA VF-S11 11. Technische Daten 11.1 Allgemeine Spezifikationen Spannungsklasse 1ph 200V, 3ph 200V, 3ph 500V Empf. Motor-Nennleistung [kW] 0,25 0,55 0,75 Netzspannung VFS11 / VFS11S 1 ph 230V VFS11S- 2002 2004 2007 2015 2022 ...WP 3 ph 200V VFS11- 2002...

  • Seite 181: Kabelquerschnitte (Empfehlung)

    TOSHIBA VF-S11 11.2 Kabelquerschnitte (Empfehlung) Eingangsströme [A] Kabelquerschnitte [mm Nennleistung FU-Typ bei Netz- bei Netz- Leistungsteil Spannungs- Zwischenkreis- Brems- des Motors TOSHIBA Spannung Spannung siehe (Erd-/ klassen (DC-) Drossel widerstand [kW] VF-S11 200V oder 240V oder Anmerkung Schutz- (optional) (optional) 380V (1.)

  • Seite 182: Abmessungen Und Bohrmaße

    TOSHIBA VF-S11 11.3 Abmessungen und Bohrmaße Maß e (mm) siehe Spannungsklassen Nennleistung (kW) F U-Typ Gewicht (kg) Abb. B(W) H (H) T (D) VF S11S-2002PL VF S11S-2004PL 121.5 0.75 VF S11S-2007PL 1-phase 200V VF S11S-2015PL VF S11S-2022PL VF S11-2002PM VF S11-2004PM 0.55...
  • Seite 183 TOSHIBA VF-S11 Installationab- m essungen Installationab- m essungen EMV-Platte EMV-Platte Abb. A Abb. B Bedeutung der benutzten Symbole: W: Breite (B) H: Höhe (H) D: Tiefe (T) W1: Abmessung nach Einbau (horizontal) H1: Abmessung nach Einbau (vertikal) H2: Höhe der EMV-Platte D2: Höhe des Potentiometers...
  • Seite 184 TOSHIBA VF-S11 Installatio nabm essung EMV-Platte Abb. D Installatio nabmessung EM C-Platte EMC-Platte Abb. E 11 - 5...
  • Seite 185 TOSHIBA VF-S11 11.4 thermische Verluste Aufgrund der Taktung des Ausgangsstroms entstehen in jedem Frequenzumrichters thermische Verluste. Diese Verluste sind relativ zum Ausgangsstrom und stark abhängig von der gewählten PWM-Taktfrequenz (Parameter F300). Die hier angegebenen Verlustleistungen beziehen sich auf einen Ausgangsstrom von 100% des VFS11-Nennstroms, der zumeist weit über dem tatsächlichen Motorstrom liegt.

  • Seite 186: Störungsursachen, Diagnose Und Fehlerbehebung

    TOSHIBA VF-S11 11.5 Störungsursachen, Diagnose und Fehlerbehebung Problem Diagnose und Fehlerbehebung Der Motor dreht in die falsche Wechseln Sie die Phasen an den Ausgangsklemmen. Drehrichtung Wechseln Sie die Digitaleingangsklemmen F / R. Ändern Sie die Einstellung im Parameter Fr bei Bendienfeld - Steuerung.

  • Seite 187: Wenn Der Motor Sich Nicht Dreht, Obwohl Keine Fehlermeldung

    Eingangsspannung Frequenzumrichter an Hat die Eingangsspannung die richtige Spannung den richtigen Wert? Wenden Sie sich bitte an Ihre Toshiba - Vertriebsniederlassung Wird die Meldung OFF Die Reglerfreigabe ist nicht geschlossen.⇒Schließen Sie die angezeigt Reglerfreigabe. ( Klemme ST ) Prüfen Sie die Einstellung im Parameter F110.
  • Seite 188 TOSHIBA Notizen Seite...
  • Seite 189 TOSHIBA Notizen Seite...
