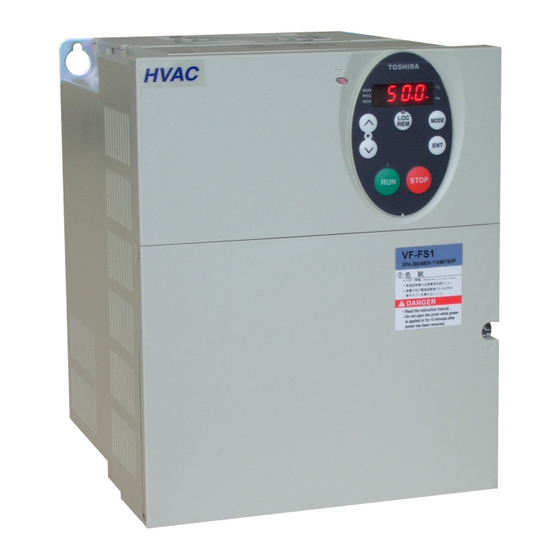

Toshiba VF-FS1 Handbuch
  1. Anleitungen
  2. Marken
  3. Toshiba Anleitungen
  4. Frequenzumrichter
  5. VF-FS1 Serie
  6. Handbuch
Toshiba VF-FS1 Handbuch

Toshiba VF-FS1 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

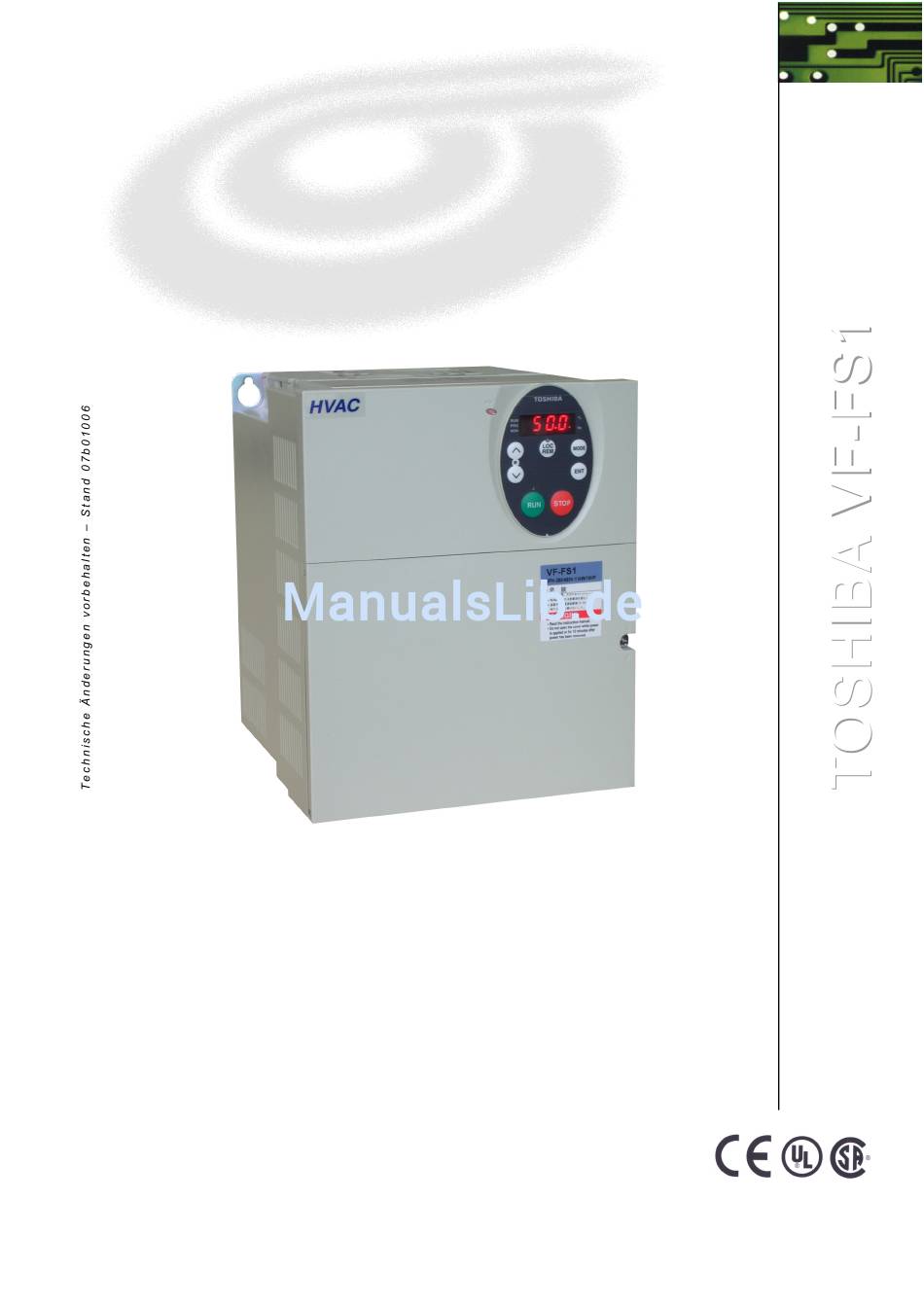

Produkthandbuch
TOSHIBA – Frequenzumrichter
Serie VF-FS1
Diese Bedienungsanleitung ist sorgfältig zu lesen
und am Geräteeinbauort aufzubewahren.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toshiba VF-FS1

Inhaltszusammenfassung für Toshiba VF-FS1

  • Seite 1 Produkthandbuch TOSHIBA – Frequenzumrichter Serie VF-FS1 Diese Bedienungsanleitung ist sorgfältig zu lesen und am Geräteeinbauort aufzubewahren.

  • Seite 2: Inhaltsverzeichnis

    TOSHIBA VF-FS1 Inhaltsverzeichnis Kapitel Seite Lieferung ........................1-1 Prüfung des Gerätes..................1-1 Produktbezeichnung ..................1-2 Sicherheitsmaßnahmen bei Montage, Anschluss und Inbetriebnahme....2-1 Montagehinweise....................2-1 Anschlusshinweise ................... 2-2 Prüfungen ......................2-3 Erstinbetriebnahme................... 2-3 Wartung ......................2-4 Lagerung......................2-4 2.6.1 Lagerort ................2-4 2.6.2...

  • Seite 3: Kapitel Seite

    TOSHIBA VF-FS1 Kapitel Seite Erläuterungen zur Programmierung des Frequenzumrichters....... 6-1 Programmierschema ..................6-1 Vereinfachter Betrieb des Frequenzumrichters VF-S11........6-2 6.2.1 Starten und Stoppen ................6-2 6.2.2 Einstellen der Frequenz ............... 6-3 Basisbetrieb des VF-S11 .................. 6-5 6.3.1 Einstellen der Parameter ..............6-6 6.3.2...
  • Seite 4 TOSHIBA VF-FS1 Kapitel Seite Erweiterte Parameter....................9-1 Parameter für die Ausgangssignale ..............9-1 9.1.1 Ausgangssignale für eine definierte Drehzahl ........9-1 9.1.2 Ausgangssignal bei erreichter Drehzahl einer festgelegten Frequenz ................. 9-2 9.1.3 Ausgangssignal bei erreichter Drehzahl des Frequenz-Sollwertes ................9-2 Parameter für die Eingangssignale ..............
  • Seite 5 TOSHIBA VF-FS1 Kapitel Seite 9.13 Drooping-Regelung................... 9-31 9.14 PID-Regelung ....................9-31 9.15 Einstellen der Motorparameter ................. 9-35 9.16 Rampenform 2 für Hoch-/Runterlaufzeiten............9-39 9.16.1 Auswahl einer Rampenform für Hoch-/Runterlaufzeiten ..... 9-39 9.16.2 Auswahl einer Rampenform für Hoch-/Runterlaufzeiten ..... 9-40 9.17 Schutzfunktionen ....................
  • Seite 6 TOSHIBA VF-FS1 Kapitel Seite Monitorebene und Störungscodes ................10-1 10.1 Monitorebene ....................10-1 10.2 Meldungen und Anzeigen ................. 10-2 10.2.1 Fehler- und Warnmeldungen ............... 10-2 10.2.2 Betriebsanzeigen ................. 10-4 Technische Daten ......................11-1 11.1 Allgemeine Spezifikationen................11-1 11.2 Eingangsströme ....................11-2 11.3...
  • Seite 7 TOSHIBA VF-FS1 Notizen Seite...

  • Seite 8: Lieferung

    TOSHIBA VF-FS1 Vielen Dank für Ihr Vertrauen in die TOSHIBA-Frequenzumrichter der Serie VF-FS1. Wir sind sicher, dass dieses Gerät Ihren Anforderungen gerecht werden wird. Um das Gerät möglichst effektiv nutzen zu können und um Beschädigungen des Antriebes und Gefahren für das Bedienpersonal zu vermeiden, bitten wir Sie, das vorliegende Produkthandbuch sorgfältig zu lesen, alle Richtlinien und Empfehlungen im Sinne eines...

  • Seite 9: Produktbezeichnung

    TOSHIBA VF-FS1 1.2 Produktbezeichnung V F F S 1 - 4 0 0 7 P L E - W N - A 2 2 Motorleistung Logik der Digital- Spezieller Modell Netzspannung Zusätzliche Funktionen I ein-/ausgänge Anwendungscode Keine: ohne Filter 2: 200V bis 240V...

  • Seite 10: Sicherheitsmaßnahmen Bei Montage, Anschluss Und Inbetriebnahme

    10cm betragen. Dadurch wird eine ausreichende Belüftung gewährleistet. Lüftungsschlitze oder Luftzirkulationsöffnungen dürfen nicht verdeckt werden. Durch die Möglichkeit der Side-by-Side Installation können mehrere TOSHIBA Frequenzumrichter VF-FS1 ohne seitlichen Abstand montiert werden. Montieren Sie das Gerät möglichst auf einer wärmeableitenden Rückwand (z.

  • Seite 11: Anschlusshinweise

    Last. Beim Betrieb von Frequenzumrichtern mit Steuerungen kann es zu Kompatibilitätsproblemen kommen. Möglicherweise ist eine Potentialtrennung erforderlich. In diesem Fall sprechen Sie bitte Ihren TOSHIBA- Vertriebspartner oder den Hersteller der Steuerung an. Montage, Anschluss, Programmierung und Inbetriebnahme des Umrichters darf nur durch geeignetes Fachpersonal erfolgen, das mit den gültigen...

  • Seite 12: Prüfungen

    TOSHIBA VF-FS1 Der Bediener des Antriebes muss in den Umgang mit dem Gerät angemessen eingewiesen worden sein. VORSICHT Beachten Sie alle Warnungen und Vorsichtsmaßnahmen. Überschreiten Sie nicht die Nennwerte des Gerätes. 2.3 Prüfungen VORSICHT Prüfen Sie abschließend folgende Punkte, bevor Sie den Umrichter an...

  • Seite 13: Wartung

    TOSHIBA VF-FS1 2.5 Wartung VORSICHT Prüfen Sie den Umrichter regelmäßig auf Sauberkeit, Korrosion und festen Sitz der Klemmenschrauben. Halten Sie den Kühlkörper frei von Staub und Abfällen. VORSICHT Vergewissern Sie sich vor Öffnen des Umrichtergehäuses, dass der Umrichter stromlos ist und die LED „Charge“...

  • Seite 14: Installationsrichtlinien

    Filter der Klasse A. Die Geräte der Serie VFFS1-...PDE-WP haben ein eingebautes Filter der Klasse B. Zusätzliche Filter fragen Sie bitte bei Ihrer Toshiba Niederlassung an. Die Leistungskabel auf der Ein- und Ausgangsseite des Frequenzumrichters sowie die Signalleitungen müssen geschirmt verlegt werden. Alle Kabellängen sollten prinzipiell so kurz wie möglich ausgeführt werden.

  • Seite 15: Anmerkungen Zur Installation

    EMV-Platte kann an den Frequenzumrichter angeschraubt werden. Befestigungslöcher für Kabelschellen sind dort bereits vorhanden. 2.8 Anmerkungen zur Installation 2.8.1 Installationsumgebung Der VF-FS1-Umrichter ist ein elektronisches Steuergerät. Deshalb sollte der Installationsumgebung erhebliche Beachtung gewidmet werden. Gefahr - Brennbares Material vom Umrichter fernhalten => Entzündungsgefahr!

  • Seite 16: Installation

    Verbindlich - Installieren Sie den landesspezifischen Normen entsprechend eine Not- Aus-Vorrichtung. Der Umrichter verfügt über keine Not-Aus-Funktion. - Verwenden Sie keine optionalen Komponenten die nicht von Toshiba zum Betrieb mit diesem Umrichter zugelassen wurden. Warnung - Installieren Sie den Umrichter nicht auf einem nachgebenden und/oder brennbaren Untergrund.

  • Seite 17: Beschreibung Der Frontansicht

    TOSHIBA VF-FS1 3. Beschreibung der Frontansicht Klemmenabdeckung geöffnet Zeigt der Punkt auf der Schraube in diese Richtung, ist die Lade-LED Klemmenabdeckung geöffnet. Warnt vor hohen Spannungen Schraube der im Gerät. Nicht die Klemmen- Klemmenabdeckung abdeckung öffnen, solange LED Öffnen der Verriegelung durch leuchtet.

  • Seite 18: Klemmenbeschreibung

    TOSHIBA VF-FS1 4. Klemmenbeschreibung 4.1 Leistungsklemmen Klemme Funktion PE (G/E) Erdungsklemme. Verbinden Sie über diese Klemme den Umrichter mit Erdpotential. Anschluss der Versorgungsspannung bei dreiphasigen Geräten der R (L1), S (L2), T (L3) - 200V-Klasse: 200...240V, 50/60Hz: entsprechend der Klemmenbezeichnung - 400V-Klasse: 380...480V, 50/60Hz: entsprechend der Klemmenbezeichnung...
  • Seite 19 TOSHIBA VF-FS1 Interne Eing. / Funktion in Grundeinstellung Spezifikation Klemme Verschaltung Ausg. Bei externer 24-VDC-Spannungsversorgung: Wenn mit 24VDC positiver Logik geschaltet wird, wird Bezugspotential an (Isolations- Eing: diese Klemme angeschlossen. widerstand: DC50V) Bezugspotential Diese Klemme stellt das Bezugspotential für Masse alle Steuerklemmen dar, wenn mit negativer Logik geschaltet wird.
  • Seite 20 TOSHIBA VF-FS1 Interne Eing. / Funktion in Grundeinstellung Spezifikation Klemme Verschaltung Ausg. Bezugspotential Masse Vgl. Beschreibung oben Gleichspannung 24 V DC Die Klemme P24 stellt eine Versorgungs- spannung von 24 V DC für die Ansteuerung der Ausg. 24V DC-50mA digitalen Eingänge mit positiver Logik zur Verfügung.

  • Seite 21: Anschluss Externe / Interne Spannungsversorgung

    TOSHIBA VF-FS1 4.2.2 Anschluss externe / interne Spannungsversorgung Umschaltung negative / positive Logik Die Frequenzumrichter der Reihe FS1 bieten die Möglichkeit, die Art der Logik der digitalen Ein-/ Ausgänge umzuschalten. Dies ermöglicht eine Anpassung des Gerätes an die verschiedenen internationalen Standards. Die Werkseinstellung der WP-Version ist positive Logik.
  • Seite 22 TOSHIBA VF-FS1 Beispiele für Konfigurationen mit einer Spannungsversorgung durch den Umrichter: SOURCE SOURCE Schalter SW 4: Schalter SW 4: Negative Logik (sink) Positive Logik (source) SINK SINK Input Input Common Output Output Common Umrichter Umrichter Beispiele für Konfigurationen mit einer externen Spannungsversorgung:...

  • Seite 23: Anschlussbilder Für Leistungs- Und Steuerungsklemmen

    TOSHIBA VF-FS1 4.3. Anschlussbilder für Leistungs- und Steuerungsklemmen 4.3.1 Anschlussbilder für Leistungsklemmen Schraubengröße Anzugsmoment Schraube M4 1,3 Nm Schraube M5 2,5 Nm Schraube M6 4,5 Nm Schraube M8 12 Nm Schraube M12 41 Nm VFFS1-4004 ∼ 4055PL VFFS1-2004 ~2037PM Erdungs-Trennschalter...
  • Seite 24 TOSHIBA VF-FS1 VFFS1-4150 ∼ 4185PL VFFS1-2110 ~ 2185PM Erdungs- Trennschalter des Kondensators M4-Schraube M6-Schraube Schraubenloch für Erde EMV-Montageplatte (M5-Schraube) (als Standard beigefügt) VFFS1-4220 ~ 4450PL VFFS1-2220PM Erdungs-Trennschalter des Kondensa tors M8-Schraube Erdungs-Trennschalter des Kondensa tors Erde Schraubenlöch er für EMV-...
  • Seite 25 TOSHIBA VF-FS1 Warnhinweise für den Erdungs-Trennschalter der Kondensatoren Warnung Der Erdungs-Trennschalter der Filter-Kondensatoren ist mit einer Schutzabdeckung versehen. Zur Vermeidung von Stromschlägen bringen Sie nach jedem Trennen oder Verbindungen der Kondensatoren mit der Erde die Obligatorisch Schutzabdeckung wieder an. Alle dreiphasigen 400V-Modelle haben ein integriertes Funkentstörfilter, welches durch Kondensatoren mit der Erde verbunden ist.

  • Seite 26: Anschlussbild Der Steuerklemmen

    TOSHIBA VF-FS1 4.3.2 Anschlussbild der Steuerklemmen M3-Schraube M3 screw 0.5Nm (0.5N•m) Optionale Connector for common RJ45-Schnittstelle serial communications and option (RJ45) 4 - 9...

  • Seite 27: Öffnen Der Klemmenabdeckung - Bis 18,5Kw

    TOSHIBA VF-FS1 4.3.3 Öffnen der Klemmenabdeckung – bis 18,5kW Zur Öffnung der Klemmenabdeckung beachten Sie die Markierung auf der Schraube. Mit einer 90° Drehung gegen den Uhrzeigersinn lässt sich die Klemmenabdeckung öffnen, die Markierung auf der Schraube zeigt in diesem Fall nach oben. Die Klemmenabdeckung lässt sich nun nach links hochklappen.

  • Seite 28: Öffnen Der Klemmenabdeckung - Ab 22Kw

    TOSHIBA VF-FS1 4.3.4 Öffnen der Klemmenabdeckung – ab 22kW Schraube entfernen Leistungsklemmenblock Steuerklemmenblock Zum Öffnen der Steuerklemmenblockabdeckung auf den Pfeil rechts auf der Abdeckung drücken und Abdeckung aufklappen. 4 - 11...
  • Seite 29 TOSHIBA VF-FS1 Notizen Seite 4 - 12...

  • Seite 30: Anschlussbild

    TOSHIBA VF-FS1 5. Anschlussbild Standardanschlussbild in positiver Logik Frequenzumrichter VF-FS1 PA/+ PC/- Integriertes Funkent- Netz störfilter 380-480V 50/60Hz Typ "PL": Klasse A 3~Motor Leistungsteil Typ "PDE" (IP54): Klasse B Ausgangs Steuer- relais- teil (Wechsler) Schnittstelle Digitale Ausgangs Eingänge RS485 VIA, als...

  • Seite 31: Erläuterungen Zur Programmierung Des Frequenzumrichters

    TOSHIBA 6. Erläuterungen zur Programmierung des Frequenzumrichters 6.1 Programmierschema RESET oder Netz einschalten Standardanzeige (ab Werk: Frequenz-Istwert, wählbar mit Parameter F701...F706 und F710) Head MODE MODE MODE 5 zuletzt Wert veränderte Parameter FR-F MODE f60.0 -bis- C100 MODE Wert y100...

  • Seite 32: Vereinfachter Betrieb Des Frequenzumrichters Vf-S11

    TOSHIBA VF-FS1 6.2 Vereinfachter Betrieb des Frequenzumrichters VF-FS1 Zum Einstellen der Betriebsfrequenz und der Betriebsarten kann eine der folgenden Vorgehensweisen angewendet werden. (1) Starten und Stoppen mit Hilfe der Tasten des Bedienfeldes   Sta rt/Sto p p (2) Starten und Stoppen mit Hilfe des Klemmenblocks ...

  • Seite 33: Einstellen Der Frequenz

    TOSHIBA VF-FS1 (1) Starten und Stoppen mit Hilfe der Tasten auf dem Bedienfeld (CMOd = 1) Mit Hilfe der Tasten des Bedienfelds starten und stoppen Sie den Motor. STOP : Motor startet. : Motor stoppt. STOP (2) Starten und Stoppen mit Hilfe von externen Signalen über das Klemmenbrett ( CMOd = 0) Mit Hilfe externer Signale über das Klemmenbrett des Frequenzumrichters starten und stoppen...

  • Seite 34: Einstellen Der Frequenz Mit Hilfe Des Potentiometers Am Frequenzumrichter-Basisgerät

    TOSHIBA VF-FS1 (1) Einstellen der Frequenz mit Hilfe des Potentiometers am Frequenzumrichter-Basisgerät (FMOd = 0) Stellen Sie mit Hilfe des Potentiometers die Frequenz ein. Orientieren Sie sich dabei an den Einstellmarkierungen des Potentiometers auf dem Bedienfeld. Zum Einstellen hoher Frequenzen im Uhrzeigersinn drehen.

  • Seite 35: Basisbetrieb Des Vf-S11

    Parametereinstellung ebenso bei 0-20mADC möglich. Anmerkung: Beachten Sie, dass VIA auf I (Strom) umgeschaltet wurde. 6.3 Basisbetrieb des VF-FS1 Der VF-FS1 verfügt über die nachfolgend vorgestellten drei Anzeigemodi. : Die Standardbetriebsart des Frequenzumrichters. Diese Betriebsart ist beim Einschalten Standard-Anzeige des Frequenzumrichters aktiviert.
  • Seite 36 TOSHIBA VF-FS1 MODE Mit der Taste kann zwischen den verschiedenen Betriebsarten des Frequenzumrichters geschaltet werden. Standard-Anzeige MODE MODE Status-Anzeige Einstellungs-Anzeige MODE  Vor-Ort und Fernsteuerung Vor-Ort-Steuerung : Mit der Taste kann der Vor-Ort Modus gewählt werden. Für Start/Stopp und Frequenzvorgaben ist dann nur das Bedienfeld aktiv.

  • Seite 37: Einstellen Der Parameter

    TOSHIBA VF-FS1 6.3.1 Einstellen der Parameter Das Gerät wird vor der Auslieferung mit den voreingestellten Standardparametern programmiert. Die Parameter können in vier Hauptgruppen eingeteilt werden. Wählen Sie die Parametergruppe, die Sie ändern bzw. suchen oder aufrufen möchten. Basisparameter Parameter für den Betrieb des Frequenzumrichters.

  • Seite 38: Einstellen Der Basisparameter

    TOSHIBA VF-FS1 6.3.2 Einstellen der Basisparameter Alle Basisparameter können nach dem gleichen Verfahren eingestellt werden. [Eingabe der Basisparameter mit Hilfe der Tasten] * Parameter sind auf Werksein- stellung gesetzt * Wählen Sie den Parameter MODE : Tasten für die Einstellungs-Anzeige.

  • Seite 39: Einstellen Des Erweiterten Parametersatzes

    TOSHIBA VF-FS1 6.3.3. Einstellen des erweiterten Parametersatzes Mit den erweiterten Parametern können Sie den vollen Funktionsumfang des VF-FS1nutzen. Alle erweiterten Parameter werden mit F und drei Ziffern bezeichnet. F100 F999 Basisparameter MODE MODE-Taste (1 x) drücken und dann mit Mit den Tasten...

  • Seite 40: Parameter Einstellen

    TOSHIBA VF-FS1 Parameter einstellen: Zum Einstellen wie folgt vorgehen. F304 von 0 auf 1 Das Beispiel zeigt die Änderung der Startfrequenz Betätigte LED-Anzeige Vorgang Taste Zeigt die Betriebsfrequenz an (Betrieb gestoppt). (Wenn die Auswahl der Standardanzeige F710 eingestellt ist [Betriebsfrequenz]).

  • Seite 41: Aufrufen Und Ändern Der Benutzerparameter

    TOSHIBA VF-FS1 6.3.4 Aufrufen und Ändern der Benutzerparameter Gr.U Der FS1-Frequenzumrichter besitzt einen benutzerspezifischen Parametersatz. In dieser Parametergruppe sind alle Parameter gelistet, die von den Werkseinstellungen des Umrichters abweichen. Auf diese Weise lassen sich Einstellungen, die vom Benutzer verändert wurden, schnell und unkompliziert wiederfinden und ändern.

  • Seite 42: Historie Der Änderungen Mit Der Historie-Funktion Suchen

    TOSHIBA VF-FS1 6.3.5 Historie der Änderungen mit der Historie-Funktion AUH suchen Historie-Funktion AUH: Mit der Historie-Funktion AUH können Sie automatisch nach den fünf zuletzt eingestellten bzw. geänderten Parametern suchen. Diese werden dann in umgekehrter Reihenfolge angezeigt. Dieser Parameter kann auch zum Einstellen oder Ändern von Parametern verwendet werden.

  • Seite 43: Parameter, Die Während Des Betriebes Nicht Geändert Werden Dürfen

    TOSHIBA VF-FS1 6.3.6 Parameter, die während des Betriebes nicht geändert werden dürfen Aus Sicherheitsgründen wurden die folgenden Parameter so eingestellt, dass sie während des Betriebs des Frequenzumrichters nicht geändert werden können. Vor der Änderung der Einstellung Betrieb stoppen ( 0.0 oder Off wird angezeigt).

  • Seite 44: Zurücksetzen Der Parameter Auf Standardeinstellung

    TOSHIBA VF-FS1 6.3.7 Zurücksetzen der Parameter auf Standardeinstellung Durch Einstellen des Standard-Voreinstellungsparameters können alle Parameter auf die werkseitigen Voreinstellungen zurückgesetzt werden. Hinweis: In Kapitel 8.7 finden Sie weitere Details zum Standard-Voreinstellungsparameter Anmerkungen zum Vorgehen • Wir empfehlen, vor dem Ausführen der Funktion die Werte der betreffenden Parameter zu notieren.

  • Seite 45: Parameter

    TOSHIBA VF-FS1 Parameter 7.1 Parameter der Programmierebene Der Parametersatz des FS1 Frequenzumrichters besteht aus verschiedenen Parametern, die in 11 Parametergruppen thematisch zusammengefasst sind. Basisparameter Parameter AUF ... Gr.U Klemmenparameter Parameter F100 ... F185 Frequenzparameter Parameter F200 ... F295 Spezielle Funktionen Parameter F300 ...
  • Seite 46 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Frequenzvorgabe über … 1: VIA FMOd 2: VIB 3: Bedienfeld 4: Serielle Kommuni- kation 5: Motorpotifunktion Festlegung der Messgröße für die 0: Ausgangsfrequenz FMSL FM-Klemme 1: Ausgangsstrom...
  • Seite 47 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Wahl der Grundeinstellungen 0: Nicht möglich 1: Charakteristik 50Hz 2: Charakteristik 60Hz 3: Grundeinstellungen 4: Fehlerspeicher löschen 5: Betriebsstunden- zähler rücksetzen 6: Typeninformationen initialisieren 7: Benutzerparameter sichern...
  • Seite 48 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Festlegung des angeschlossenen Eigenbelüftete Motoren: Drehstrommotors bezüglich 0: Motorüberwachung Stromgrenze und thermischer aktiv, keine „Soft- Motorüberwachung Stall“-Regelung 1: Motorüberwachung aktiv, „Soft-Stall“- Regelung aktiv 2: Keine Motorüber- wachung, keine „Soft-Stall“-...
  • Seite 49 TOSHIBA VF-FS1 7.3 Klemmenparameter - Parameter F100 - F185 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Oberhalb dieser Ausgangsfrequenz 0,0Hz ... FH F100 erfolgt eine Meldung „SPEED REACH“ an einer Ausgangsklemme. Kombiniert mit Parameter F102 bildet 0,0Hz ...

  • Seite 50: Schaltfunktionen Für Die Eingangssteuerklemmen

    TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Spannung bei Eckfrequenz 2 50-660 F171 Manuelle Spannungsanhebung 2 0-30 *(1) F172 Lastverhältnis #2 Motor zu FU 10-100 F173 „Soft-Stall“-Regelung Level 2 10-110 F185 *(1) modellabhängig *(2) abhängig von dem unter eingestellten Wert 7.3.1 Schaltfunktionen für die Eingangssteuerklemmen...
  • Seite 51 TOSHIBA VF-FS1 Wert Funktion Beschreibung Bedingung R+S3 Kombination R + S3 1: Gleichzeitige Funktion von R und S3 F+S1+AD2 Kombination F + S1 + AD2 1: Gleichzeitige Funktion von F, S1 und AD2 R+S1+AD2 Kombination R + S1 + AD2...

  • Seite 52: Schaltfunktionen Für Die Ausgangssteuerklemmen

    TOSHIBA VF-FS1 Wert Funktion Beschreibung Bedingung R+ST Kombination aus R+ST I: Gleichzeitige Funktion von R und OCS2 Umschaltung auf „Soft-Stall“-Regelung I: Parameter F185 ist gültig Level 2 O: Parameter F601 ist gültig HDRY Dauerhaltung der RY-RC Ausgangsklemme I: Einmal eingeschaltet, wird RY-RC gehalten O: RY-RC schaltet gemäß...
  • Seite 53 TOSHIBA VF-FS1 Wert Funktion Beschreibung Bedingung bei Beenden des Hoch- bzw. 1: Ausgangsfrequenz ist innerhalb Runterlaufvorgangs der unter F102 eingestellten Frequenz. 0: Ausgangsfrequenz ist außerhalb der unter F102 eingestellten Frequenz. RCHN Invertierung der Funktion von RCH Invertierung der RCH Signale...
  • Seite 54 TOSHIBA VF-FS1 Wert Funktion Beschreibung Bedingung PALN Invertierung der Funktion von PAL Invertierung der PAL Signale Signal bei Unterstrom 1: Ausgangsstrom ist größer oder gleich dem unter F611 eingestellten Wert und hält länger an als unter eingestellt. F612 0: Ausgangsstrom ist kleiner als der...

  • Seite 55: Frequenzparameter

    TOSHIBA VF-FS1 Wert Funktion Beschreibung Bedingung 1: Sollwert definiert in oder PIDF Signal in Abhängigkeit des Sollwertes (VIA) FMOd F207 ist gleich dem Sollwert in VIA . 0: Sollwert definiert in FMOd oder F207 ist ungleich dem Sollwert in VIA PIDFN Signal in Abhängigkeit des Sollwertes (VIA)
  • Seite 56 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung VIB- Referenzwert 1 0-100 F210 VIB- Referenzfrequenz 1 0-200 F211 VIB-Referenzwert 2 0-100 F212 VIB- Referenzfrequenz 2 0-200 *(2) F213 Startfrequenz – Im Gegensatz zur 0,5-10 F240...

  • Seite 57: Spezielle Funktionen

    TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Sprungfrequenz 1 0-FH F270 Frequenzbereich für Sprung- 0-30 F271 frequenz 1 Parameter F270 und F271 legen einen auszublendenden Frequenzbereich von F270+F271 bis F270-F271 fest. Sprungfrequenz 2 F272 0-FH Frequenzbereich für...
  • Seite 58 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung „Soft Stall“ Regelung für Runterlauf- 0: Regelung aktiviert F305 rampe (Verlängerung der Diese Regelung verhindert Überspan- Runterlauframpe) nungen, indem bei zu hoher 1: ausgeschaltet Zwischenkreisspannung die 2: Übererregung Runterlaufzeit dynamisch verlängert...

  • Seite 59: Motorparameter

    TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung PID-Regelung 0: ausgeschaltet F360 Durch diesen Parameter kann die 1: eingeschaltet PID-Regelung eingeschaltet werden. (Feedback: VIA) Bei Betrieb mit PI-Regelung dient die 2: eingeschaltet Klemme VIA (0-10V DC) bzw.

  • Seite 60: Zweiter Parametersatz

    TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lö- ein- sung stellung Spannungsfilter Nur auf An- 0-9999 µs F481 weisung von Inhibitor Filter 0-9999 µs F482 Toshiba ändern! Inhibitor Gain 0-300 µs F483 Koeffizient für Soft-Stall bei hohen...

  • Seite 61: Schutzfunktionen

    TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Zeitangabe (F506 x ACC bei Start der 0-50 F506 S-Kurve) Zeitangabe (F506 x ACC bei Ende der 0-50 F507 S-Kurve) *(1) modellabhängig Weitere Parameter des 2. Parametersatzes: F170 –...
  • Seite 62 TOSHIBA VF-FS1 Para- Beschreibung Einstellungen Ein- Auf- Grund- meter heit lös- ein- stellung Unterstromansprechschwelle (Fehler- 0-100 F611 /Warnmeldung) Zeitkriterium für Fehler/Warnmeldung 0-255 F612 bei Unterstrom Fehler-/Warnmeldung bei 0: Dauerhafter Stan- F613 Ausgangskurzschluss/ dard-Testimpuls Ausgangsfrequenz während des Starts 1: Einzelner Standard-...

  • Seite 63: Ausgangsparameter

    TOSHIBA VF-FS1 7.9 Ausgangsparameter - Parameter F691 - F692 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Invertierung des analogen 0: beginnend bei 10 V F691 Ausgangssignales oder 20 mA 1: beginnend bei 0 Anzeigebereich der FM-Klemme...

  • Seite 64: Kommunikationsparameter - Parameter

    TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Sperren v. Änderungen d. Frequenz- 0: zulässig F730 grenzen für das Bedienfeld (FC) 1: gesperrt Sperren der Umschaltmöglichkeit zw. 0: zulässig F732 Vor-Ort-Bedienung/Fernsteuerung für 1: gesperrt das Bedienfeld (LOC/REM-Taste) Tastatursperrung (Vorwärts/Rückwärts/...

  • Seite 65: Kommunikation

    TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Kommunikation 0: Slave: (0 Hz Vor- F806 Umrichter-zu-Umrichter gabe im Fehlerfall des Masters) 1: Slave: (konstanter Betrieb auch im Fehlerfall des Masters) 2: Slave (Nothalt im Fehlerfall des Masters) 3: Master (Über-...
  • Seite 66 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Blocktransfer zu schreibende Daten 1 0: keine Auswahl F870 1: Befehlsinforma- tion 1 2: Befehlsinforma- tion 2 3: Frequenz-Sollwert 4: Ausgangsdaten über Klemmen- steuerung 5: analoge Kommu-...
  • Seite 67 TOSHIBA VF-FS1 7.12 Spezielle Parameter (für PM-Motor) - Parameter F910 - F912 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Stromgrenze für Erkennung von 10-110 F910 Asynchronlauf (für PM Motoren und AC Servos) Zeitlimit für Überschreiten der...

  • Seite 68: Leistungsabhängige Grundeinstellungen

    TOSHIBA VF-FS1 7.13 Leistungsabhängige Grundeinstellungen ACC, F417 dEC, vB / F300 F402 F415 F416 F494 F749 F172 F500, F501 VFFS1- 12,0 kHz 6,0 % 6,2 % 1,0 A 65 % 1400 upm 4004PL VFFS1- 12,0 kHz 1408 upm 6,0 %...
  • Seite 69 TOSHIBA VF-FS1 Notizen Seite 7 - 25...

  • Seite 70: Basisparameter

    TOSHIBA VF-FS1 8. Basisparameter Bevor Sie den Frequenzumrichter in Betrieb nehmen, müssen Sie die Basisparameter programmieren. 8.1 Anschluss Leistungsklemmen Bevor Sie den Frequenzumrichter in Betrieb nehmen, müssen die Leistungsklemmen angeschlossen werden. Bitte gehen Sie dabei nach folgender Skizze vor: 400V-Modelle:...

  • Seite 71: Einstellung Der Hoch-/Runterlaufzeiten

    TOSHIBA VF-FS1 8.2 Einstellung der Hoch- /Runterlaufzeiten Automatischer Hoch-/Runterlauf Hochlaufzeit 1 Runterlaufzeit 1 • Funktion 1) Für die Einstellung der Hochlaufzeit gibt ACC den Zeitraum an, in welchem der Antrieb vom Stillstand bis zur Maximalfrequenz FH beschleunigt. 2) Für die Einstellung der Runterlaufzeit legt dEC den Zeitraum fest, innerhalb dessen der Motor von der Maximaldrehzahl FH bis zum Stillstand herunter läuft.

  • Seite 72: Manuelle Einstellung Der Hoch-/Runterlaufzeit

    TOSHIBA VF-FS1 * Bei der Verwendung des Umrichters mit einer Last, die starken Schwankungen unterworfen ist, kann es zu Fehlern bei der Anpassung der Hoch-/Runterlaufzeit kommen und der Umrichter gibt eine Fehlermeldung aus. Beispiel für automatische Einstellung der Hoch-/Runterlaufzeit Verwendete...

  • Seite 73: Automatische Funktionseinstellungen

    TOSHIBA VF-FS1 Anmerkung: Wenn die Hoch-/Runterlaufzeit auf 0.0 s eingestellt wurde, dann erhöht/verringert sich die Umrichtergeschwindigkeit in 0,05 s. * Wenn der eingegebene Wert niedriger ist als die aufgrund der Lastbedingungen erforderliche optimale Hoch-/Runterlaufzeit, kann durch die Funktion zur Blockierung bei Überstrom bzw.
  • Seite 74 TOSHIBA VF-FS1 Einstellungen für freien Auslauf. Das ST-Signal wird der Klemme S3 zugewiesen, und über diese Klemme erfolgt dann die Steuerung des Umrichters. 8 - 5...

  • Seite 75: Weitere Einstellungen

    TOSHIBA VF-FS1 AU4 : 2 Der Klemme S3 wird das HD-Signal (Operation halten) zugewiesen EIN: F/R gehalten, 3-Draht-Betrieb AUS: Stop AU4 : 3 Steuerung der Motorpotifunktion. Dabei wird der Klemme S1 die Funktion Frequenz HOCH, der Klemme S2 die Funktion Frequenz RUNTER und die Funktion CLR der Klemme S3 zugeordnet. Die Frequenzen können über die Klemme S1 und S2 verändert werden.

  • Seite 76: Frequenzvorgabe Über

    TOSHIBA VF-FS1 8.4.2 Frequenzvorgabe über (…) (FMOd ) Sollwerte können über verschiedene Wege vorgegeben werden: Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Frequenzvorgabe über … 0: eingebautes Poten- FMOd tiometer im Bedien- feld 1: VIA 2: VIB...

  • Seite 77: Anschluss Eines Anzeigeinstrumentes

    TOSHIBA VF-FS1 Einstellung Festfrequenzwahl CMOd: auf einen Wert von 0 setzen (Klemmenblock) FMOd: Gültig für alle eingestellten Werte 8.5 Anschluss eines Anzeigeinstrumentes Festlegung der Messgröße für die FM-Klemme FMSL Kalibrierfunktion für die FM-Klemme • Funktion Das Ausgangssignal der Klemme FM ist ein analoges Spannungssignal. Für das Messgerät verwenden Sie entweder ein Amperemessgerät mit Vollausschlag von 0-1mADC oder ein Volt-...

  • Seite 78: Auflösung

    TOSHIBA VF-FS1 Auflösung Alle FM-Klemmen haben eine maximale Auflösung von 1/256. Beispiel für einen 4-20mA programmierten Ausgang (für weitere Einzelheiten siehe 6.20.2) F691=1, F692=0 F691=1, F692=20 20mA 20mA F692 100% 100% Anmerkung: Beachten Sie, dass; wenn FMSL auf einen Wert von 7 gesetzt wurde (Drehmoment), die Daten in größeren Abständen als 40ms erneuert werden.

  • Seite 79: Kalibrierung Bei Ausgeschaltetem Frequenzumrichter

    TOSHIBA VF-FS1 Beispiel für die Kalibrierung einer Frequenzmessgröße für die FM-Klemme Einstellmethode: Betätigte LED- Vorgang Taste Anzeige Zeigt die Betriebsfrequenz an (Betrieb gestoppt). (Wenn die 60.0 Auswahl in der Standardanzeige F710 eingestellt ist [Betriebsfrequenz]). MODE Der erste Basisparameter Historie ( ) wird angezeigt.

  • Seite 80: Setzen Der Grundeinstellungen

    =5: Wird tYP auf 5 gesetzt, wird die Zeit des Betriebsstundenzählers auf 0 zurückgesetzt. Typeninformation initialisieren: tYP =6: Wird tYP auf 6 gesetzt, werden die Fehler gelöscht, die bei einem EtYP Formatfehler auftreten. Sollte EtYP angezeigt werden, wenden Sie sich bitte an Ihren Toshiba-Händler. 8 - 11...

  • Seite 81: Wahl Der Drehrichtung, Nur Bei Start/Stopp Über Bedienfeld

    TOSHIBA VF-FS1 Benutzerparameter sichern: tYP =7: Wird tYP auf 7 gesetzt, werden die aktuellen Einstellungen aller Parameter gesichert. Benutzerparameter aufrufen: tYP =8: Wird tYP auf 8 gesetzt, werden die Parameter auf die unter tYP =8 gesicherten Parameter (aufrufen) zurückgesetzt. *Durch Einstellung von tYP =7 oder =8 können Sie eigene Parameter als Grundeinstellung wählen.

  • Seite 82: Maximale Ausgangsfrequenz

    TOSHIBA VF-FS1 8.8 Maximale Ausgangsfrequenz Maximale Ausgangsfrequenz • Funktion 1) Zum Programmieren der Ausgangsfrequenz des Frequenzumrichters (max. Ausgangswerte). 2) Diese Frequenz wird als Referenzwert für die Hoch-/Runterlaufzeit verwendet. Ausgangsfrequenz (Hz) Bei  = 80Hz • Diese Funktion bestimmt den 80Hz Höchstwert für die betreffende...

  • Seite 83: Eckfrequenz

    50-330 (200V) Eckfrequenz (uL)1 50-660 (400/600V) 8.11 U/f-Kennlinienwahl U/f-Kennlinienwahl • Funktion Bei VF-FS1 können die im Folgenden beschriebenen U/f-Kennlinien ausgewählt werden. 0: U/f linear 1: U/f quadratisch 2: automatische Spannungsanhebung (*1) 3: Vektorregelung (*1) 4: automatische Energiesparfunktion 5: - (Einstellung unwirksam)

  • Seite 84: Auswahl Der Standardanzeige

    TOSHIBA VF-FS1 Parameter einstellen Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung U/f Kennlinienwahl 0: U/f = konstant 1: U/f = variabel 2: automatische Version Spannungsanhebung v112: 3: Vektorregelung 4: automatische Energiespar- funktion 5: - (Einstellung unwirksam) 6: PM Motor control Die Schritte der Einstellung sind im Folgenden beschrieben.
  • Seite 85 Spannung manuell. * Motorkonstanten müssen gesetzt werden Wenn Sie einen 4P-Toshiba-eigenbelüfteten Motor verwenden, der die gleiche Kapazität hat wie der Frequenzumrichter, ist es grundsätzlich nicht notwendig, die Motorkonstanten zu setzen. In jedem anderen Fall, müssen Sie die Motorkonstanten von Parameter F415 bis F417 sorgfältig setzen.

  • Seite 86: Vektorregelung

    - Für weitere Einzelheiten siehe Kapitel 6.17, Auswahl 3 Vektorregelung Einstellen der U/f-Kennlinienwahl PT auf einen Wert von 3. Verwenden Sie die Vektorregelung mit einem Toshiba eigenbelüfteten Motor, der mit dem höchsten Drehmoment für den niedrigen Drehzahlbereich ausgestattet ist. (1) Sorgt für ein hohes Drehmoment.

  • Seite 87: Automatische Energiesparfunktion

    Lastschwankungen ausgesetzt sind. * Motorkonstanten müssen gesetzt werden Wenn Sie einen 4P-Toshiba-eigenbelüfteten Motor verwenden, der die gleiche Kapazität hat wie der Frequenzumrichter, ist es grundsätzlich nicht notwendig, die Motorkonstanten zu setzen. In jedem anderen Fall, müssen Sie die Motorkonstanten von Parameter F415 bis F417 sorgfältig setzen.

  • Seite 88: Wert Bei Manueller Spannungsanhebung

    TOSHIBA VF-FS1 8.12 Wert bei manueller Spannungsanhebung (Voltage boost) Wert bei manueller Spannungsanhebung (Voltage boost) • Funktion Wenn das Drehmoment ungeeignet ist für niedrige Drehzahlen, erhöhen Sie das Drehmoment, indem Sie den Wert der Spannungsanhebung mit diesem Parameter erhöhen. Ausgangsspannung der Eckfrequenz ...

  • Seite 89: Thermische Motorüberwachung

    TOSHIBA VF-FS1 8.13 Thermische Motorüberwachung Lastverhältnis #1 Motor zu FU Festlegung des angeschlossenen Drehstrommotors bezüglich Stromgrenze und thermischer Motorüberwachung • Funktion Mit diesem Parameter können die geeigneten Eigenschaften der thermischen Motorüberwachung ausgewählt werden, die den Angaben und Eigenschaften des Motors entsprechen.

  • Seite 90: Einstellung Der Auswahl Der Eigenschaften Der Thermischen Motorüberwachung

    TOSHIBA VF-FS1 Begriffserklärung: „Soft-Stall“-Regelung bei Überlast: Diese Funktion optimiert den Betrieb von z. B. Ventilatoren, Pumpen und Gebläse, die eine variables Drehmoment haben, das den Laststrom verringert, wenn sich die Betriebsdrehzahl verringert. Wenn der Frequenzumrichter eine Überlastung erkennt, wird mit dieser Funktion automatisch die Ausgangsfrequenz verringert, bevor die Motorüberlast-Fehlermeldung OL2...

  • Seite 91: Zeigt Die Betriebsfrequenz An (Betrieb Gestoppt)

    TOSHIBA VF-FS1 Beispiel für eine Einstellung: Für VF-FS1-2007PM mit 0,4kW Motor und einem 2A Nennstrom Betätigte LED- Vorgang Taste Anzeige Zeigt die Betriebsfrequenz an (Betrieb gestoppt). (Wenn die Auswahl in der Standardanzeige F710 eingestellt ist [Betriebsfrequenz]). MODE Der erste Basisparameter Historie ( ) wird angezeigt.

  • Seite 92: Überlast-Eigenschaften Des Frequenzumrichters

    TOSHIBA VF-FS1 Einstellung des Motor-Überhitzungsschutzes Stufe 1 Wenn die Motorleistung geringer ist als die Leistung des Frequenzumrichters, oder wenn der Nennstrom des Motors geringer ist als der Nennstrom des Frequenzumrichters, muss das Lastverhältnis #1 Motor zu FU THr an den Nennstrom des Motors angepasst werden.
  • Seite 93 TOSHIBA VF-FS1 Einstellmethode 1) RUN/STOP Der START/STOPP-Befehl wird über den Klemmenblock eingegeben Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Befehlsvorgabe über ... 0: Klemmenblock CMOd 1: Tastatur Anmerkung: Wenn Drehzahlbefehle (analoge Signale oder digitale Eingaben) entsprechend der Festfrequenzen geschaltet sind, muss mit Hilfe Parameter FMOd (Frequenzvorgabe über..
  • Seite 94 TOSHIBA VF-FS1 Beispiel für ein Anschlussschema (Wenn der Schalter SW1 auf negative Logik geschaltet ist) Vorwärts F (Vorwärtslauf) Rückwärts R (Rückwärtslauf Masse Festfrequenz 1 (SS1) Festfrequenz 2 (SS2) Festfrequenz 3 (SS3) Festfrequenz 4 (SS4) 3) Verwenden weiterer Drehzahlbefehle mit dem Festfrequenzbefehl Befehlsvorgabe über...
  • Seite 95 TOSHIBA VF-FS1 Notizen Seite 8 - 26...

  • Seite 96: Erweiterte Parameter

    TOSHIBA VF-FS1 9. Erweiterte Parameter Erweiterte Parameter werden für spezielle Funktionen, die Feinjustierung sowie besondere Einsatzbereiche verwendet. 9.1 Parameter für die Ausgangssignale 9.1.1 Ausgangssignal für eine definierte Drehzahl Ausgangssignal für eine definierte Drehzahl F100 Funktionsfestlegung für Ausgangsrelais RY-RC F130 Festlegung der Messgröße für die...

  • Seite 97: Ausgangssignal Bei Erreichen Einer Festgelegten Frequenz

    TOSHIBA VF-FS1 9.1.2 Ausgangssignal bei erreichen einer festgelegten Frequenz Hysterese um den Parameter F101. F102 • Funktion Erreicht die Ausgangsfrequenz die unter ± F102 eingestellte Frequenz, wird ein AN- oder AUS- Signal ausgegeben. Auf- Grund- Para- Ein- Beschreibung Einstellungen lös-...

  • Seite 98: Parameter Für Die Eingangssignale

    TOSHIBA VF-FS1 Ausgangsfrequenz [Hz] F101 + F102 F101 F101 - F102 Zeit [s] Frequenz-Erreicht-Signal RY-RC FLA-FLC-FLB Ausgangsfrequenz-Erreicht- Signal: invertiert 9.2 Parameter für die Eingangssignale 9.2.1 Ändern der Funktion für Eingangsklemme VIA und VIB Funktionsfestlegung für Eingangsklemme VIA und VIB F109 •...

  • Seite 99: Funktionsfestlegung Für Die Steuerklemmen

    (Bei  F 118 können Sie aus insgesamt 13 Funktionen auswählen.) Beachten Sie, dass die Einstellung 52 nur nach werksseitiger Voreinstellung aktiviert werden kann. Für mehr Information wenden Sie sich bitte an ihren Toshiba-Händler. Mit Parameter F109 können Sie bei der Eingangsklemme VIA zwischen der Funktion analogem und digitalem Eingang wählen.

  • Seite 100: Funktionsfestlegung Für Eingangsklemme 8 (Via)

    TOSHIBA VF-FS1 Einstellung der Funktion der Digitaleingangsklemmen Klemmen- Bezeich- Einstell- Funktion Grundeinstellung symbol nung bereich Festlegung einer ständig – 1 (ST) F110 aktiv gesetzten Funktion Funktionsfestlegung für 0-64 2 (F) F111 Eingangsklemme 1 (F) (siehe Funktionsfestlegung für Kapitel 11) 3 (R)

  • Seite 101: Ändern Der Funktion Der Ausgangssteuerklemmen

    TOSHIBA VF-FS1 Schnittstelle zwischen Frequenzumrichter und programmierbarer Steuerung Wenn für die Betriebssteuerung eine programmierbare Steuerung mit einem Ausgang mit offenem Kollektor verwendet wird, wird aufgrund der Potentialdifferenz der Steuerspannung ein falsches Signal an den Frequenzumrichter gegeben, wenn die programmierbare Steuerung ausgeschaltet wird, ohne dass der Frequenzumrichter ausgeschaltet wird (siehe Abbildung).
  • Seite 102 TOSHIBA VF-FS1 (1) Festlegen einer Funktion für eine Ausgangsklemme Para- Beschreibung Einstellungen Grundeinstellung meter Funktionsfestlegung für 4: Ausgangssignal für F130 0-255 Ausgangsrelais RY-RC (Funktion 1A) definierte Drehzahl (siehe Tabelle 7.3.2) Funktionsfestlegung für Ausgangs- 10: Fehler FL F132 relais FLA-FLB-FLC (Funktion 3)
  • Seite 103 TOSHIBA VF-FS1 (3) Festlegen von zwei Funktionen für eine Gruppe von Ausgangsklemmen Ein Signal wird ausgegeben, wenn eine der beiden festgelegten Funktionen aktiviert wird. Para- Beschreibung Einstellungen Grundeinstellung meter Funktionsfestlegung für 4: Ausgangssignal für F130 0-255 Ausgangsrelais RY-RC definierte Drehzahl (siehe Tabelle 7.3.2)

  • Seite 104: Vergleich Von Zwei Analogen Eingangssignalen

    TOSHIBA VF-FS1 9.3.4 Vergleich von zwei analogen Eingangssignalen Bandbreite (Bereich ohne Ausgangsmeldung) F167 Frequenzvorgabe über … FMOd Frequenzvorgabe über … F207 • Funktion Wenn der unter FMOd (oder F207, abhängig von F200) definierte Frequenz-Sollwert nahezu (plus/minus Frequenz in F167) mit dem Wert der VIA Eingangsklemme übereinstimmt, wird ein AN- /AUS-Signal ausgegeben.

  • Seite 105: Basisparameter #2

    TOSHIBA VF-FS1 9.4 Basisparameter #2 9.4.1 Umschalten zwischen Motoreigenschaften über Eingangsklemmen Eckfrequenz 2 F170 Eckfrequenzspannung 2 F171 Manuelle Spannungsanhebung 2 F172 Lastverhältnis #2 Motor zu FU F173 • Funktion Diese Parameter werden zum Schalten zwischen zwei Motoren verwendet, die an den Frequenz- umrichter angeschlossen sind, sowie zur Umschaltung der U/f Kennlinienwahl, die vom jeweiligen Verwendungszweck bzw.
  • Seite 106 TOSHIBA VF-FS1 Einstellen der Umschaltung des Bedienfeldes Das Umschalten von Motor 1 auf Motor 2 muss eingestellt werden, da diese Funktion nicht werkseitig voreingestellt wurde. Daher muss diese Funktion bei Bedarf einer Eingangsklemme zugewiesen werden. (CMOD = 0) Belegung der...

  • Seite 107: Prioritätszuordnung Für Die Einzelnen Sollwerteingänge

    TOSHIBA VF-FS1 9.5 Prioritätszuordnung für die einzelnen Sollwerteingänge 9.5.1 Verwenden eines Frequenzsollwertes entsprechend der Situation Frequenzvorgabe über … FMOd Prioritätszuordnung für die einzelnen Sollwerteingänge F200 Frequenzvorgabe über … F207 • Funktion Diese Parameter werden zum Schalten zwischen zwei Frequenzsollwert-Signalen verwendet.

  • Seite 108: Einstellen Der Verschiedenen Sollwerteingänge

    TOSHIBA VF-FS1 9.5.2 Einstellen der verschiedenen Sollwerteingänge VIA-Eingang: Referenzwert 1 F201 VIA-Eingang: Zum Referenzwert 1 zugeordnete Referenzfrequenz 1 F202 VIA-Eingang: Referenzwert 2 F203 VIA-Eingang: Zum Referenzwert 2 zugeordnete Referenzfrequenz 2 F204 VIB- Referenzwert 1 F210 VIB- Referenzfrequenz 1 F211 VIB-Referenzwert 2...

  • Seite 109: Einstellen Des Frequenzsollwertes Über Externe Eingabe

    TOSHIBA VF-FS1 2) 4-20mADC Eingangsstrom einstellen (VIA: Schalten Sie VIA auf die Schaltposition I um) • Die Ausgangsfrequenz wird für F204 den betreffenden Eingangs- 60 (Hz) strom unter Berücksichtigung des gewählten Referenzpunk- tes eingestellt. • Gradient und Bezugswert (Bias) lassen sich einfach einstellen.

  • Seite 110: Sequenz-Diagramm2: Anpassung Mit Puls-Signalen

    TOSHIBA VF-FS1 Sequenz-Diagramm1: Anpassung mit aufeinander folgenden Signalen Vorwärts-/Rückwärtslauf Hochlauf Signal Runterlauf Signal Eingestellte Frequenz Löschen-Signal Obere Frequenzgrenz F267/f266 f265/f264 Eingestellte Frequenz (Hz) Untere Frequenzgrenz Frequenz 0Hz Die gepunkteten Linien markieren die Ausgangsfrequenz. Anpassung mit Pulssignalen (Parameter einstellen - Beispiel 2) Stellen Sie die Parameter wie nachfolgend beschrieben ein, um die Frequenz in Abständen eines...

  • Seite 111: Ausgangsfrequenz

    TOSHIBA VF-FS1 Frequenz-Einstellungsbereich: Die Frequenz kann von 0,0Hz bis FH (max. Frequenz) eingestellt werden. Die untere Frequenzgrenze wird eingestellt, sobald die Frequenz-Löschfunktion (Funktion 43, 44) über die Eingangsklemmen eingegeben wird. Minimale Einheit der Frequenz-Anpassung Wenn F702 auf 1 eingestellt wurde, kann die Ausgangsfrequenz in Abständen von 0,11Hz angepasst werden.

  • Seite 112: Steuerung Von Start/Stopp Mit Frequenzsignalen

    TOSHIBA VF-FS1 9.6.2 Steuerung von Start/Stopp mit Frequenzsignalen Mittlere Hysteresefrequenz F241 Halbe Hysteresebreite F242 • Funktion Das Starten und Stoppen des Betriebes kann mithilfe von Frequenz-Einstellsignalen einfach gesteuert werden. Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung...

  • Seite 113: Automatischer Stopp Bei Erreichen Der Frequenz Ll

    TOSHIBA VF-FS1 Parameter einstellen Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Grenzfrequenz für Gleichstrom- 0-FH bremsung Die Gleichstrombremse kann sinnvoll F250 nur bei kleinen Frequenzen eingesetzt werden. Dieser Parameter legt fest, unterhalb welcher Frequenzgrenze die Gleichstrombremse aktiviert wird.

  • Seite 114: Sprungfrequenz 1

    TOSHIBA VF-FS1 LL+0.2Hz Zeit [s] F256 F256 F256 Betriebssignal (F-CC) Anmerkung: Diese Funktion wird bei Betriebsstart und während der Umschaltung von Vorwärts-/Rückwärtslauf aktiviert. 9.9 Sprungfrequenzen Sprungfrequenz 1 F270 Frequenzbereich für Sprungfrequenz 1 F271 Sprungfrequenz 2 F272 Frequenzbereich für Sprungfrequenz 2...

  • Seite 115: Festfrequenz 15

    TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Sprungfrequenz 1 0-FH F270 Frequenzbereich für Sprungfrequenz 1 0-30 Parameter F270 und F271 legen einen F271 auszublendenden Frequenzbereich von F270+F271 bis F270-F271 fest. Sprungfrequenz 2 0-FH F272 Frequenzbereich für Sprungfrequenz 2...

  • Seite 116: Taktfrequenz Für Pulsweitenmodulation

    TOSHIBA VF-FS1 9.11 Taktfrequenz für Pulsweitenmodulation Taktfrequenz für Pulsweitenmodulation F300 Automatische Anpassung der Taktfrequenz F312 Taktfrequenzauswahl F316 • Funktion 1) Der Parameter F300 wird verwendet, um die Taktfrequenz an den Ton des magnetischen Rauschens anzupassen, der vom Motor erzeugt wird. Dieser Parameter verhindert ebenfalls, dass im Motor eine Resonanz auf eine angeschlossene Last (Maschine oder Lüfterabdeckung)

  • Seite 117: Lastreduzierung [200V Klasse, Modelle Vf-Fs1 2Xxx Pl-Wx]

    TOSHIBA VF-FS1 Lastreduzierung [200V Klasse, Modelle VF-FS1 2xxx PL-Wx] 0.4-0.75kW 1.5kW 2.2kW Ausgangsstrom Ausgangsstrom Ausgangsstrom 100% 100% 100% Taktfrequenz (kHz) Taktfrequenz (kHz) Taktfrequenz (kHz) 3.7kW 5.5kW 7.5kW Ausgangsstrom Ausgangsstrom Ausgangsstrom 100% 100% 100% Taktfrequenz (kHz) Taktfrequenz (kHz) Taktfrequenz (kHz) 11kW 15kW 18.5kW...

  • Seite 118: Lastreduzierung [400V Klasse, Modelle Vf-Fs1 4Xxx Pl-Wx]

    TOSHIBA VF-FS1 Lastreduzierung [400V Klasse, Modelle VF-FS1 4xxx PL-Wx] 1.5kW 0.4-0.75kW 2.2kW A u sg an g s stro m Ausgangsstrom Ausgangsstrom 10 0 % 100% 100% 90 % 80 % 70 % 60 % Taktfreq u en z ( k Hz )

  • Seite 119: Spezielle Funktionen Im Störungsfall

    TOSHIBA VF-FS1 9.12 Spezielle Funktionen im Störungsfall 9.12.1 Motorfangfunktion Motorfangfunktion F301 Warnung • Ausreichend Abstand zu Motoren und mechanischen Komponenten halten. Wenn der Betrieb des Motors aufgrund eines kurzzeitigen Stromausfalls unterbrochen wurde, werden sich die mechanischen Komponenten plötzlich in Bewegung setzen, sobald die Stromversorgung wiederhergestellt ist. Es besteht Obliga- Verletzungsgefahr.

  • Seite 120: Verhalten Bei Netzspannungsausfällen (Geführter Runterlauf)

    TOSHIBA VF-FS1 2) Starten des Motors während freiem Motorauslauf (Motordrehzahl-Suchfunktion) M o to r d r e h z a h l F - C C A U S S T - C C A U S * Einstellen des Parameters F301=2 oder =3 : Die Funktion für den automatischen Wiederanlauf wird aktiviert, wenn ST-CC nach dem Öffnen kurzgeschlossen wird.

  • Seite 121: Automatischer Wiederanlauf

    TOSHIBA VF-FS1 Bei unterbrochener Stromversorgung Eingangsspannung Die Zeitspanne, in der der Motor weiterbetrieben werden kann, hängt von der Trägheit bzw. Lastbedingungen der Maschine ab. Bevor diese Funktion verwendet wird, sollte Motordrehzahl deshalb ein Test zur Bestimmung der Trägheit und Lastbe- dingungen durchgeführt werden.
  • Seite 122 TOSHIBA VF-FS1 Im Folgenden sind einige typische Fehlerursachen und die entsprechenden Wiederhol- vorgänge aufgeführt. Fehlerursache Wiederholvorgang Abbruchbedingungen Kurzzeitiger Bis zu 10 aufeinander folgende In folgenden Fällen wird die Stromausfall Wiederholversuche Wiederholfunktion sofort abgebrochen: Überstrom 1. Wiederholversuch: ca. 1 Sekunde • Wenn der Fehler aus einem anderen Überspannung...

  • Seite 123: Vermeiden Von Störungen Wegen Überspannung

    TOSHIBA VF-FS1 9.12.4 Vermeiden von Störungen wegen Überspannung Überspannungen verhindern F305 Soft Stall“ Regelung für Runterlauframpe F626 „ • Funktion Diese Regelung verhindert Überspannungen, indem bei zu hoher Zwischenkreisspannung die Runterlaufzeit dynamisch verlängert wird oder durch zusätzliche Beaufschlagung des Motors durch Spannung zum Zwecke einer Übererregung.

  • Seite 124: Anpassen Der Ausgangsspannung

    TOSHIBA VF-FS1 9.12.5 Anpassen der Ausgangsspannung Ausgangsspannung bei der Eckfrequenz (uL)1 Netzspannungskompensation F307 • Funktion Ausgangsspannung bei der Eckfrequenz (uL)1 Der Parameter F307 passt die Spannung gemäß der Eckfrequenz 1 ul an, so dass die Ausgangsspannung nicht höher als der unter ulu eingegebene Wert ist. (Diese Funktion ist nur dann...

  • Seite 125: Löschen Der Betriebsvorgabe

    TOSHIBA VF-FS1 0: Netzspannung nicht korrigiert, 1: Netzspannung korrigiert, Ausgangsspannung limitiert: Ausgangsspannung limitiert: Eingangsspannung Eingangs- spannung Hoch × Eingangs- Hoch Nennspannung spannung Niedrig Gering Ausgangsfrequenz Ausgangsfrequenz * gilt nur, wenn U/f Kennlinienwahl pt = 0 oder 1 eingestellt wurde. Auch wenn ulu auf eine Ausgangsspannung eingestellt...

  • Seite 126: Drooping-Regelung

    TOSHIBA VF-FS1 9.13 Drooping-Regelung Max. Pegel der Drooping-Regelung F320 Drehmomentbereich ohne Regelung F323 • Funktion Mit diesen Parametern kann ein Ausgleich zwischen zwei Motoren mit einer mechanischen Last entsprechend dem Drehmoment veranlasst werden. Dabei wird das Totband und die Verstärkung ausgeglichen.
  • Seite 127 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Wartezeit der PID-Regelung 0-2400 F359 PID-Regelung 0: ausgeschaltet Durch diesen Parameter kann die 1: eingeschaltet PID-Regelung eingeschaltet werden. Bei Betrieb mit PID-Regelung dient F360 die Klemme VIA (0-10V DC) bzw.
  • Seite 128 TOSHIBA VF-FS1 2) Schnittstellen für die PID-Regelung Für die PID-Regelung können die folgenden Kombinationen von Prozessmengendaten (Frequenzeinstellung) und Rückführdaten eingegeben werden Prozessmengen-Eingangsdaten Rückführ-Eingangsdaten (Frequenzeinstellung) Einstellmodus Frequenzeinstell- Funktionsfestlegung für modus VIA: (DC: 4-20V / DC: 0-10V) FMOd/F207/F200 (1) Einstellung des eingebauten...
  • Seite 129 TOSHIBA VF-FS1 F362 (Parameter für die Anpassung der proportionalen [P] Verstärkung) Dieser Parameter wird verwendet, um bei der PID-Regelung den proportionalen Verstärkungsgrad anzupassen. Einen Korrekturfaktor, der proportional zur jeweiligen Abweichung (der Differenz zwischen der eingestellten Frequenz und dem Rückführwert) ist, erhält man, indem man die Abweichung mit der Parametereinstellung multipliziert.

  • Seite 130: Einstellen Der Motorparameter

    Energieersparniss und die Motorkonstante benötigt. Für die Einstellung sind folgende drei Methoden möglich (für die automatische Drehmomentanhebung allerdings nur zwei): Für den Fall, dass Sie den 4P-Toshiba-eigenbelüfteten Motor mit einer gleichen Kapazität verwenden, wie der Frequenzumrichter, ist kein Auto-Tuning notwendig.
  • Seite 131 TOSHIBA VF-FS1 3) Verknüpfen Sie PT (U/f-Kennlinienwahl) und manuelles Tuning. * Überprüfen Sie, ob die Einstellung von Parameter ul und ulu mit der Eckfrequenz (Nenndrehzahl) und Eckfrequenzspannung (Nennspannung) des Motors übereinstimmt, andernfalls korrigieren Sie die Parameter. * Bei Einsatz des Frequenzumrichters für die Steuerung eines Motors mit einer Leistung, die um eine oder mehr Baustufen geringer ist, überprüfen Sie, ob Parameter F415 (Motor-...

  • Seite 132: Automatische Einstellung

    TOSHIBA VF-FS1 * Vorsichtsmaßnahmen beim Auto-Tuning. (1) Führen Sie Auto-Tuning erst durch, nachdem der Motor angeschlossen und der Betrieb vollständig gestoppt wurde. Wenn Auto-Tuning sofort nach dem Betriebsstopp durchgeführt wird, führt die noch verbleibende Spannung zu abnormalem Tuning. (2) Spannung wird hergestellt zum Motor, auch wenn der Motor kaum rotiert. Während des...
  • Seite 133 TOSHIBA VF-FS1 Passen Sie folgende Parameter an: Wählen Sie 1, um die Motorkonstanten unabhängig einstellen zu können, indem Sie die F400 Parameter F401 - F405 verwenden. Stellen Sie die Verstärkung der Schlupfkompensation während Vektorkennlinie ein. Eine F401 höhere Motorschlupffrequenz verringert entsprechend den Motorschlupf. Nach Einstellen von Parameter F417, setzen Sie F401.

  • Seite 134: Rampenform 2 Für Hoch-/Runterlaufzeiten

    TOSHIBA VF-FS1 Wenn die Nennleistung des Motors eine Größe kleiner ist, als die des Umrichters, verringern Sie entsprechend dem Nennlaststrom des Motors das Level der thermischen Motorüberwachung. 9.16 Rampenform 2 für Hoch-/Runterlaufzeiten 9.16.1 Auswahl einer Rampenform für Hoch-/Runterlaufzeiten Rampenform für Hoch-/Runterlaufzeiten...

  • Seite 135: Auswahl Einer Rampenform Für Hoch-/Runterlaufzeiten

    TOSHIBA VF-FS1 S-Rampenform für Hoch-/Runterlaufzeit 1 Wählen Sie diese Rampen- Ausgangsfrequenz [Hz] form, um in einer entmagne- Max. Frequenz tisierten Region mit   geringem Motor-Drehzahl- Eingestellte moment einen Hochlauf mit Frequenz sinkender Beschleunigung Eckfrequenz zu erhalten. Diese Rampen- form ist geeignet für Hoch- geschwindigkeits-Dreh- betrieb.
  • Seite 136 TOSHIBA VF-FS1 1) Auswahl der zu verwendenden Parameter Ausgangsfrequenz [Hz]      Zeit [s] ＝     ＝ Hoch-/Runterlaufzeit 1 ist zunächst als Grundeinstellung eingestellt. Hoch-/Runterlaufzeit 2 kann durch Änderung der Einstellung von Parameter F504 ausgewählt werden.
  • Seite 137 TOSHIBA VF-FS1 Ausgangsfrequenz (Hz) Frequenz- vorgabe F505 Zeit (s) 1 Hochlauf mit der in  eingestellten Zeit 2 Hochlauf mit der in  eingestellten Zeit 3. Runterlauf mit der in  eingestellten Zeit 4. Runterlauf mit der in  eingestellten Zeit 3) Umschalten über externe Klemmen - Umschaltung der Hoch-/Runterlaufzeit über externe...
  • Seite 138 TOSHIBA VF-FS1 Parametereinstellung a) Betriebsmethode: Vorgabe über Klemmenblock Stellen Sie Parameter CMOD (Befehlsvorgabe über …) auf 0. b) Für die Umschaltung verwenden Sie S2 und S3 Eingangsklemme S2: Hoch-/Runterlauf Umschaltsignal 1 S2: Hoch-/Runterlauf Umschaltsignal 2 Ein- Auf- Grund- Para- Beschreibung...

  • Seite 139: Schutzfunktionen

    TOSHIBA VF-FS1 9.17 Schutzfunktionen 9.17.1 Einstellen der thermischen Motorüberwachung Lastverhältnis #1 Motor zu FU Motorüberwachung/Warnmeldung bei 150% F607 • Funktion Mit diesen Parametern wird die geeignete thermische Motorüberwachung entsprechend den Motor- eigenschaften ausgewählt. Parameter einstellen Para- Ein- Auf- Grund- meter Beschreibung...

  • Seite 140: Fehlermodus

    TOSHIBA VF-FS1 9.17.3 Fehlermodus Fehlermodus F602 • Funktion Wenn der Frequenzumrichter einen Fehler macht, wird mit diesem Parameter die entsprechende Fehlerinformation behalten. Fehlerinformationen, die gespeichert wurden, können angezeigt werden, auch wenn die Versorgungsspannung abgeschaltet wurde. Parameter einstellen Para- Ein- Auf-...

  • Seite 141: Nothalt

    TOSHIBA VF-FS1 9.17.4 Nothalt Verfahren bei Nothalt/externer Fehler F603 Zeitdauer der Gleichstrombremsung bei Nothalt F604 • Funktion Mit diesen Parametern können Sie auswählen, welches Verfahren über die externe Steuerung zum Stoppen des Frequenzumrichters bei Auftreten eines externen Fehlers verwendet werden soll.

  • Seite 142: Phasenausfallerkennung (Ausgangsseitig)

    TOSHIBA VF-FS1 9.17.5 Phasenausfallerkennung (ausgangsseitig) Phasenausfallerkennung (ausgangsseitig) F605 • Funktion Mit diesem Parameter werden ausgangsseitige Phasenausfälle des Umrichters erkannt. Wenn der Phasenausfall eine Sekunde oder länger besteht, werden die Fehlermeldungsfunktion und das Fehlersignal FL aktiviert. Gleichzeitig wird eine Fehlerinformation EPHO angezeigt.

  • Seite 143: Phasenausfallerkennung (Eingangsseitig)

    TOSHIBA VF-FS1 9.17.6 Phasenausfallerkennung (eingangsseitig) Phasenausfallerkennung (eingangsseitig) F608 • Funktion Mit diesem Parameter werden eingangsseitige Phasenausfälle des Umrichters erkannt. Wenn der abnormale Spannungszustand im Leistungsteil des Kondensators für wenige Minuten oder länger besteht, werden die Fehlermeldungsfunktion und das Fehlersignal FL aktiviert. Gleichzeitig wird eine Fehlerinformation EPHi angezeigt.

  • Seite 144: Erkennung Eines Ausgangskurzschlusses

    TOSHIBA VF-FS1 9.17.8 Erkennung eines Ausgangskurzschlusses Erkennung eines Ausgangskurzschlusses F613 • Funktion Mit diesem Parameter werden Ausgangskurzschlüsse erkannt. Diese können generell in der Länge eines Standard-Test-Impulses erkannt werden. Bei Betrieb eines Motors mit niedriger Impedanz, wie Hochgeschwindigkeitsmotoren, sollte jedoch der Kurz-Testimpuls gewählt werden.

  • Seite 145: Fehlermeldung Bei Drehmomentgrenze-Überschreitung

    TOSHIBA VF-FS1 9.17.9 Fehlermeldung bei Drehmomentgrenze-Überschreitung Drehmomentgrenze-Erreicht (Fehler/Warnmeldung) F615 Überstromansprechschwelle (Fehler/Warnmeldung) F616 Überstromansprechzeit (Fehler/Warnmeldung) F618 Überstromansprechschwelle, halbe Hysteresebreite F619 • Funktion Verwenden Sie Parameter F615, damit der Umrichter eine Fehler- oder Warnmeldung ausgibt, wenn ein Drehmomentwirkstrom die unter Parameter F616 definierte Überstromansprechschwelle über- schreitet und für eine längere Zeit als die unter Parameter F618 definierte.

  • Seite 146: Warnung Des Betriebsstunden-Zählers

    TOSHIBA VF-FS1 2) Ausgangsklemmen-Funktion: 20 (POT) Überstrom Voralarm Überstrom Voralarm     × 0.7   × 0.7−    Drehmom ent- wirkstrom (% ) Zeit [s] 9.17.10 Warnung des Betriebsstunden-Zählers Warnung des Betriebsstunden-Zählers F621 • Funktion Mit diesem Parameter wird der Frequenzumrichter so eingestellt, dass er ein Warnsignal ausgibt, sobald die unter Parameter F621 definierte Zeit verstrichen ist.

  • Seite 147: Erkennung Von Unterspannungsfehlern

    TOSHIBA VF-FS1 9.17.12 Erkennung von Unterspannungsfehlern Erkennung von Unterspannungsfehlern F627 • Funktion Dieser Parameter wird verwendet, um die Steuerungsart bei Erkennung von Unterspannungsfehlern auszuwählen. Fehlerinformation UPI wird angezeigt. Der Umrichter wird gestoppt. Eine Fehlermeldung wird jedoch nicht ausgegeben. F627=0: (FL Fehlersignal deaktiviert).

  • Seite 148: Jährliche Durchschnittstemperatur

    TOSHIBA VF-FS1 9.17.14 Jährliche Durchschnittstemperatur Jährliche Durchschnittstemperatur F634 • Funktion Sie können den Frequenzumrichter so einstellen, dass er die verbleibende nutzbare Zeit des Ventilators, des Leistungsteils des Kondensators und des eigenen Kondensators berechnet, indem er die Betriebszeit des Umrichters, des Motors, des Ausgangsstroms (Überlastfaktor) und der Einstellung unter Parameter F634 berücksichtigt.

  • Seite 149: Ausgangsparameter Einstellen

    TOSHIBA VF-FS1 9.18 Ausgangsparameter einstellen 9.18.1 Invertierung des analogen Ausgangssignals Invertierung des analogen Ausgangssignals F691 Anzeigebereich der FM-Klemme (4-20 mA Ausgang) F692 • Funktion Ausgangssignale über die FM Klemmen sind analoge Spannungssignale. Ihre Grundeinstellung liegt in dem Bereich von 0 bis 7,5 VDC.

  • Seite 150: Anzeigeparameter

    TOSHIBA VF-FS1 9.19 Anzeige-Parameter 9.19.1 Tastatursperrung und Parametriersperre Parametriersperre F700 Sperren der Frequenzvorgabe über die Tastatur (FC) F730 Tastatursperrung (Vorwärts/Rückwärts/ Stopp-Tasten) F733 Sperren der Not - Halt möglichkeit über Bedienfeld F734 Sperrung der Reset-Funktion über das Bedienfeld F735 Sperrung der Änderungsmöglichkeit von CMOd / FMOd während des Betriebs F736 •...

  • Seite 151: Gleichstrombremsung

    TOSHIBA VF-FS1 Beispiel für die Einstellung: Wenn der Frequenzumrichter VF-FS1-2037PM (Nennstrom: 17,5 A) mit Nennlast (Volllast) betrieben wird: 1) Anzeige in Prozent 2) Anzeige in Ampere/Volt Ausgangsstrom: Ausgangsstrom: C100 C17.5 17,5A 100% Gleichspannung: 200V Gleichspannung: Y100 Y200 (konvertiert in 100%...

  • Seite 152: Änderung Der Frequenz-Schrittweite

    TOSHIBA VF-FS1 2) Anzeige der Drehzahl der Last Umschalten von der Frequenz (Voreinstellung: 60 Hz) zur Drehzahl (Geschwindigkeit des betriebenen Förderbands: 6m/min-1)           =        =   ...
  • Seite 153 TOSHIBA VF-FS1 • Funktion Mit diesen Parametern wird die Schrittweite eingestellt, um die sich der Sollwert oder der Frequenz- Istwert der Standardanzeige bei Drücken der AUF- oder AB-Taste jeweils verändert, um einen Sollwert über das Bedienfeld einzugeben. Anmerkung 1: Die Einstellungen unter diesem Parameter werden nicht wirksam, wenn die freie Einheit-Auswahl (F702) aktiviert ist.

  • Seite 154: Änderung Eines Wertes Der Standardanzeige

    TOSHIBA VF-FS1 9.19.5 Änderung eines Wertes der Standardanzeige Auswahl eines Wertes für die Standardanzeige F710 • Funktion Dieser Parameter wird verwendet, um das Anzeigeformat zu ändern, das beim Einschalten der Strom- versorgung erscheint. Änderung des Anzeigeformats während der eingeschalteten Stromversorgung: Bei eingeschalteter Stromversorgung erscheint in der Standardanzeige der Frequenz-Ist-Wert (Standardvoreinstellung) im Format 0.0 oder OFF.

  • Seite 155: Kommunikationsparameter

    Netz-Spannung übernommen. Freie Anmerkungen F880 • Funktion Die Frequenzumrichter der Serie VF-FS1 können über die Schnittstelle RS485 an einen Host- Computer, eine Steuerung usw. (nachfolgend als „Computer“ zusammengefasst) angeschlossen werden. Hierdurch ist ein Netzwerkbetrieb möglich. <Funktion zum Anschließen mit einem Computer>...
  • Seite 156 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Übertragungsrate der Schnittstelle 0: 9600 baud F800 2: 19200 baud Parität 0: keine Parität F801 1: gerade 2: ungerade Umrichter-Identifikationsnummer 0-255 F802 Bis zu 64 Umrichter können über die Schnittstelle angesprochen werden.
  • Seite 157 TOSHIBA VF-FS1 Para- Ein- Auf- Grund- meter Beschreibung Einstellungen heit lös- ein- stellung Blocktransfer siehe Parameter F870 F871 zu schreibende Daten 2 Blocktransfer 0: keine Auswahl F875 zu sendende Daten 1 1: Statusinformation 2: Ausgangsfrequenz 3: Ausgangsstrom 4: Ausgangsspannung 5: Warninformation 6: PI- Rückführungs-...

  • Seite 158: Verwenden Von Rs485 Konvertern

    TOSHIBA VF-FS1 9.20.2 Verwenden von RS485 Konvertern Einstellung der Datenübertragungsfunktionen Die über das Netzwerk eingegebenen Befehle (RUN/STOPP) und Frequenzen haben Vorrang vor Befehlen, die über das Bedienfeld oder Klemmenblock eingegeben werden. Die über die Kommunikationsfunktion eingegebenen Befehle/Frequenzen können unabhängig von der Einstellung unter Parameter CMOd (Befehlsvorgabe über …) oder Parameter FMOd...

  • Seite 159: Anschlussbeispiele Für Rs485-Datenübertragung

    TOSHIBA VF-FS1 Anschlussbeispiele für RS485-Datenübertragung <Anschlussbeispiel> Host-Computer Option VF-S11 VF-S11 VF-S11 VF-S11 <Selektive Datenübertragungen> Wenn ein Betriebsfrequenzbefehl vom Hostrechner an den Frequenzumrichter Nr. 3 gesendet wird : Kabel : Daten (Host -> Umrichter) Host-Computer : Antwortdaten (Umrichter R Host-Computer ～...

  • Seite 160: Permantmagnetische Motoren

    Selbsterregung q-Achse 0,00-650,00 0,01 0,00 F912 Anmerkung 1: Wenden Sie sich an Ihren Toshiba-Händler, falls der Frequenzumrichter nicht mit dem eingesetzten Permanentmagnet - Motor kompatibel ist. Anmerkung 2: Der Frequenzumrichter kann in einigen Fällen ein Asynchronverhalten nicht erkennen 9 - 65...
  • Seite 161 TOSHIBA VF-FS1 Notizen Seite 9 - 66...

  • Seite 162: Monitorebene Und Störungscodes

    TOSHIBA VF-FS1 10. Monitorebene und Störungscodes 10.1 Monitorebene Aus der Statusanzeige gelangen Sie in die Monitorebene, indem Sie die MODE-Taste 2x hintereinander betätigen. Beschreibung Taste Anzeige Erklärung Standardanzeige MODE hier: Anzeige der Ist-Frequenz 60.0 Historie-Funktion MODE Erster Parameter in der Programmierebene...

  • Seite 163: Erklärung

    Parameter richtig gesetzt sind (vl). Überprüfen Sie die Verbindungsleitungen zum Motor. Überstrom auf der Bedienseite beim Starten des Gerätes. Wenden Sie sich an Ihren Toshiba-Vertragshändler. Eingangsleistungsteil meldet fehlende Spannung. Bitte überprüfen Sie EPH1 die Verbindungen. Eventuell kann die Programmierung von F608 Abhilfe schaffen.
  • Seite 164 TOSHIBA VF-FS1 Störungsmeldung Bemerkungen Überspannung während konstanter Drehzahl des Antriebes. Ist der Umrichter zu schwach ausgelegt? Evtl. Netzdrosseln verwenden. Geht der Antrieb trotz kontinuierlicher Geschwindigkeit in den generatorischen Betrieb? => Bremswiderstand verwenden. Bremswiderstand mit geringerem Ohmwert verwenden. Der Frequenzumrichter wurde über die zulässige Zeitdauer hinweg überlastet.

  • Seite 165: Betriebsanzeigen

    TOSHIBA VF-FS1 Störungsmeldung Bemerkungen Fehler bei der Selbstoptimierung des Antriebs (Autotuning) für die EtnI Vektorregelung. Überprüfen Sie bitte die Einstellungen in den Parametern F401 bis F408. Beträgt der Unterschied zwischen den Nennleistungen des Motors und des Umrichters mehr als 2 Baugrößen? Ist das Motorkabel zu klein dimensioniert? Stellen Sie sicher, dass die Motorwelle nicht durch äußere Einflüsse bewegt wird.
  • Seite 166 TOSHIBA VF-FS1 Anzeigen des Bedienfeldes während des Betriebes Warnanzeigen Bemerkungen Überstromwarnung Überspannungswarnung Überdrehmomentwarnung Übertemperaturwarnung Bei zwei oder mehr gleichzeitig auftretenden Warnmeldungen werden die Anzeigen hintereinander aufgezeigt, z. B. CpLH. Die Reihenfolge von links nach rechts dokumentiert die zeitliche Reihenfolge des Auftretens der Warnungen.

  • Seite 167: Technische Daten

    TOSHIBA VF-FS1 11. Technische Daten 11.1 Allgemeine Spezifikationen Spannungsklasse 3ph 200V, 3ph 400V empf. Motor-Nennleistung [kW] 0,75 18,5 Netz VFFS1 3 ph 200V VFFS1- 2004 2007 2015 2022 2037 2055 2075 2110 2150 2185 2220 2300 ...WN 3 ph 400V...

  • Seite 168: Eingangsströme

    TOSHIBA VF-FS1 11.2 Eingangsströme Bitte beachten Sie bei der Installation einschlägige Vorschriften und die Angaben der Kabelhersteller (zulässige Strombelastbarkeit, Reduktion wegen Umgebungstemperatur und Verlegungsart, etc.) typische Eingangsströme (A) unter Volllast Empfohlene bei Netzspannung Spannungsklasse Motornennleistung Umrichter (kW) 200V Klasse: 200V...

  • Seite 169: Abmessungen Und Bohrmaße

    TOSHIBA VF-FS1 11.3 Abmessungen und Bohrmaße Empfohlene Abmessungen (mm) Spannungs- Ca. Gewicht Umrichtertyp Motornenn- klasse bildung (kg) leistung (kW) VFFS1-2004PM 0.75 VFFS1-2007PM 93 121.5 13 VFFS1-2015PM VFFS1-2022PM VFFS1-2037PM 140 VFFS1-2055PM 3-phase 200V VFFS1-2075PM VFFS1-2110PM VFFS1-2150PM 295 19.5 18.5 VFFS1-2185PM VFFS1-2220PM 240 16.4...
  • Seite 170 TOSHIBA VF-FS1 Fig.A Fig.B Fig.C Fig.D Fig.E Fig.F 11 - 4...
  • Seite 171 TOSHIBA VF-FS1 (Installation dimension) Fig.G Bedeutung der benutzten Symbole: W: Breite (B) H: Höhe (H) D: Tiefe (T) W1: Abmessung nach Einbau (horizontal) H1: Abmessung nach Einbau (vertikal) H2: Höhe der EMV-Platte D2: Höhe des Potentiometers Anmerkung 2. verfügbare EMV-Platten Fig.A, B : EMP004Z (ca.

  • Seite 172: Fehlerursachen, Diagnose Und Fehlerbehebung

    TOSHIBA VF-FS1 11.4 Fehlerursachen, Diagnose und Fehlerbehebung Problem Diagnose und Fehlerbehebung Der Motor dreht in die falsche Wechseln Sie die Phasen an den Ausgangsklemmen. Drehrichtung Wechseln Sie die Digitaleingangsklemmen F / R. Ändern Sie die Einstellung im Parameter Fr bei Bendienfeld - Steuerung.

  • Seite 173: Wenn Der Motor Sich Nicht Dreht, Obwohl Keine Fehlermeldung

    Eingangsspannung Frequenzumrichter an Hat die Eingangsspannung die richtige Spannung den richtigen Wert? Wenden Sie sich bitte an Ihre Toshiba - Vertriebsniederlassung Wird die Meldung OFF Die Reglerfreigabe ist nicht geschlossen.⇒Schließen Sie die angezeigt Reglerfreigabe. ( Klemme ST ) Prüfen Sie die Einstellung im Parameter F110.

  • Seite 174: Technische Änderungen Vorbehalten

    Technische Änderungen vorbehalten...
