Parame-
terbezeich- Beschreibung
nung
F670 Funktion Klemme AM
■
Abgleich des Skalenendwertes im START-Modus (Motor läuft)
Dieser Absatz beschreibt den Abgleich des Skalenendwerts des an der Klemme [FM] oder [AM] ange-
schlossenen Messinstruments bei laufendem Motor.
Stellen Sie vorher mit der Abgleichschraube am Messinstrument den Nullpunkt ein. Dies gilt auch für ein
Messintrument an der Klemme [AM]

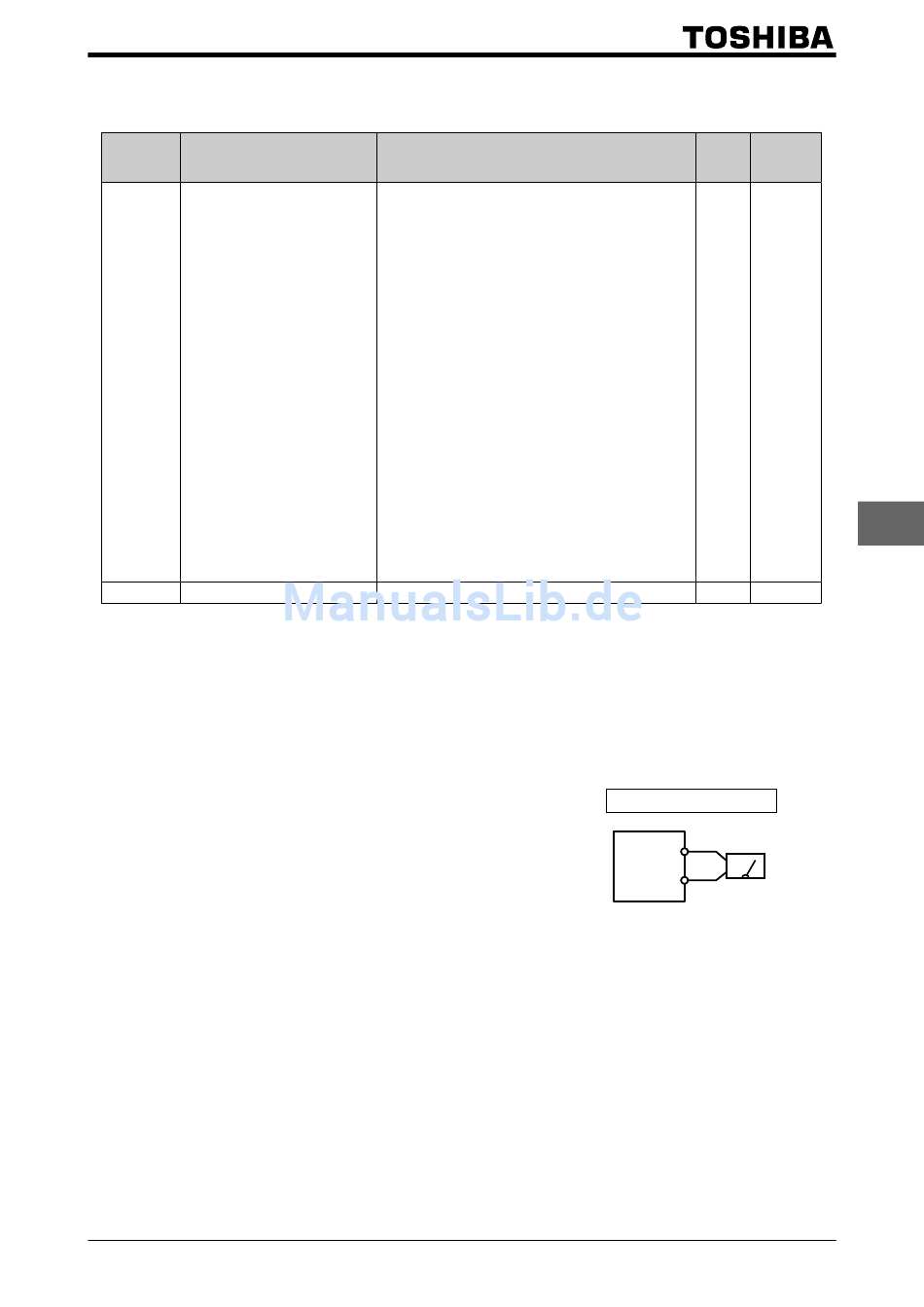

(1) Schließen das Messinstrument wie in der Abbildung rechts
gezeigt an. Einzelheiten zum Anschluss an den Steuer-
klemmenblock siehe [2.3.5] und [4.4].
VF-AS3
Einstellbereich
130: Ext. PID #3: Sollwert
131: Ext. PID #3: Rückführungswert
132: Ext. PID #3: Result. Wert
133: Ext. PID #4: Sollwert
134: Ext. PID #4: Rückführungswert
135: Ext. PID #4: Result. Wert
136 - 149: –
150: Istfrequenz + Vorzeichen
151: Sollfrequenz + Vorzeichen
152: Statorfrequenz + Vorzeichen
153: Rückführung + Vorzeichen
154: Feedback gefiltert + Vorzeichen
155: Drehmoment + Vorzeichen
156: Momentvorgabe + Vorzeichen
157: –
158: Wirkstrom + Vorzeichen
159: PID-Rückführung + Vorzeichen
160: Eingang RX + Vorzeichen
161: Eingang AI4 + Vorzeichen
162: Eingang AI5 + Vorzeichen
Wie <FMSL>
5-21
Voreinstel-
Einheit
lung
Anzeige der Ausgangsfrequenz
FMSL=0
+
FM
-
CC
Während des Abgleichs
ändert sich der Ausschlag des
Zeigers
5. Arbeiten mit Parametern
5
