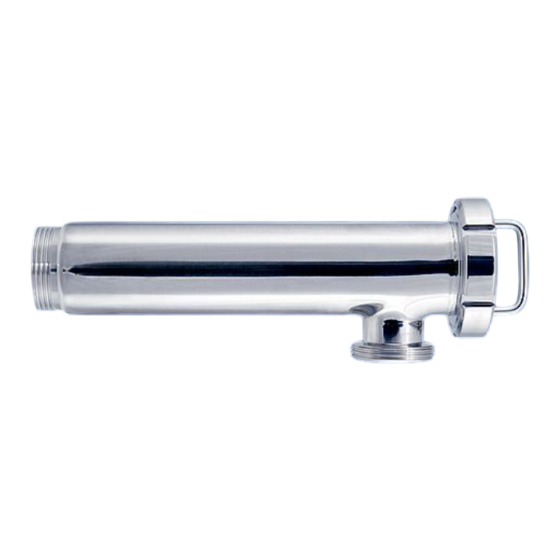

Betriebsanleitung Original Eckrohrsiebe Typ 7018 DN 25 - DN 150 Anschweißende S - S Gewindeanschluss G - G Gewinde / Rohrverschraubung K/M - G P D F • a k • 0 4 . 0 8 . 2 0 2 2...
KIESELMANN GmbH Inhaltsverzeichnis I n h a l t s v e r z e i c h n i s 1 Allgemeine Informationen............................ 4 Informationen für Ihre Sicherheit ............................ 4 Kennzeichnung von Sicherheitshinweisen ........................ 4 Allgemeine bestimmungsgemäße Verwendung ....................... 4 Personal ....................................
1 A l l g e m e i n e I n f o r m a t i o n e n 1.1 Informationen für Ihre Sicherheit Wir freuen uns, dass Sie sich für ein hochwertiges Qualitätsprodukt von KIESELMANN entschieden haben. Unsere Produkte bieten Ihnen bei ordnungsgemäßem Einsatz und entsprechender Wartung langjährigen, zuverlässigen Einsatz.
KIESELMANN GmbH | Betriebsanleitung Allgemeine Informationen | 1 1.5 Umbauten, Ersatzteile und Zubehör Eigenmächtige Umbauten und Veränderungen, welche die Sicherheit des Produkts beeinträchtigen, sind nicht gestattet. Schutzeinrichtungen dürfen nicht umgangen, eigenmächtig entfernt oder un- wirksam gemacht werden. Nur Originalersatzteile und vom Hersteller zugelassenes Zubehör ver- wenden.
2 | Sicherheitsinformationen Betriebsanleitung | KIESELMANN GmbH 2 S i c h e r h e i t s i n f o r m a t i o n e n 2.1 Bestimmungsgemäße Verwendung Das Eckrohrsieb wird zur Filtration von Feststoffen in Flüssigkeiten in der Lebensmittel- und Ge- tränkeindustrie eingesetzt.
KIESELMANN GmbH | Betriebsanleitung Funktion und Betrieb | 3 3 F u n k t i o n u n d B e t r i e b 3.1 Funktionsbeschreibung Das Eckrohrsieb wird zur Filtration von Feststoffen in Flüssigkeiten eingesetzt. Beim Durchströmen der Flüssigkeit in Pfeilrichtung (siehe Zeichnung) werden Feststoffteile vom Siebeinsatz zurückge-...
4 | Technische Daten Betriebsanleitung | KIESELMANN GmbH 4 T e c h n i s c h e D a t e n Bauart Eckrohrsieb • Anströmrichtung von innen nach außen • Anströmrichtung von außen nach innen Baugröße DN 25 - DN 150 Anschlussart Gewindestutzen DIN 11851 Schweißende DIN EN 10357...
KIESELMANN GmbH | Betriebsanleitung Demontage und Montage | 5 5 D e m o n t a g e u n d M o n t a g e 5.1 Demontage Demontage • Nutmutter (1) abschrauben. • Siebeinsatz (5) aus dem Gehäuse (3) herausnehmen.
6 | Zeichnungen und Abmessungen Betriebsanleitung | KIESELMANN GmbH 6 Z e i c h n u n g e n u n d A b m e s s u n g e n 6.1 Zeichnungen Abb. 1 Beispielzeichnung mit Schweißanschluss...
Seite 11
KIESELMANN GmbH | Betriebsanleitung Zeichnungen und Abmessungen | 6 Eckrohrsieb mit Gewindeanschluss (G - G) Nennweite Ø D1 Ø D2 DN 25 Rd 52 x DN 32 Rd 58 x DN 40 Rd 65 x DN 50 Rd 78 x...
7 | Verschleißteile Betriebsanleitung | KIESELMANN GmbH 7 V e r s c h l e i ß t e i l e 7.1 Verschleißteilliste Nennweite EPDM HNBR Pos. 2 Pos. 6 Pos. 2 Pos. 6 Dichtring O-Ring Dichtring O-Ring...
KIESELMANN GmbH | Betriebsanleitung Anhang | 8 8 A n h a n g 8.1 Einbauerklärung Einbauerklärung Originalfassung Hersteller / Bevollmächtigter: KIESELMANN GmbH Paul-Kieselmann-Str. 4-10 75438 Knittlingen Deutschland Bevollmächtigte Person: Achim Kauselmann (für die Zusammenstellung der technischen Unterlagen) (Dokumentation /Entwicklung) KIESELMANN GmbH Paul-Kieselmann-Str.
