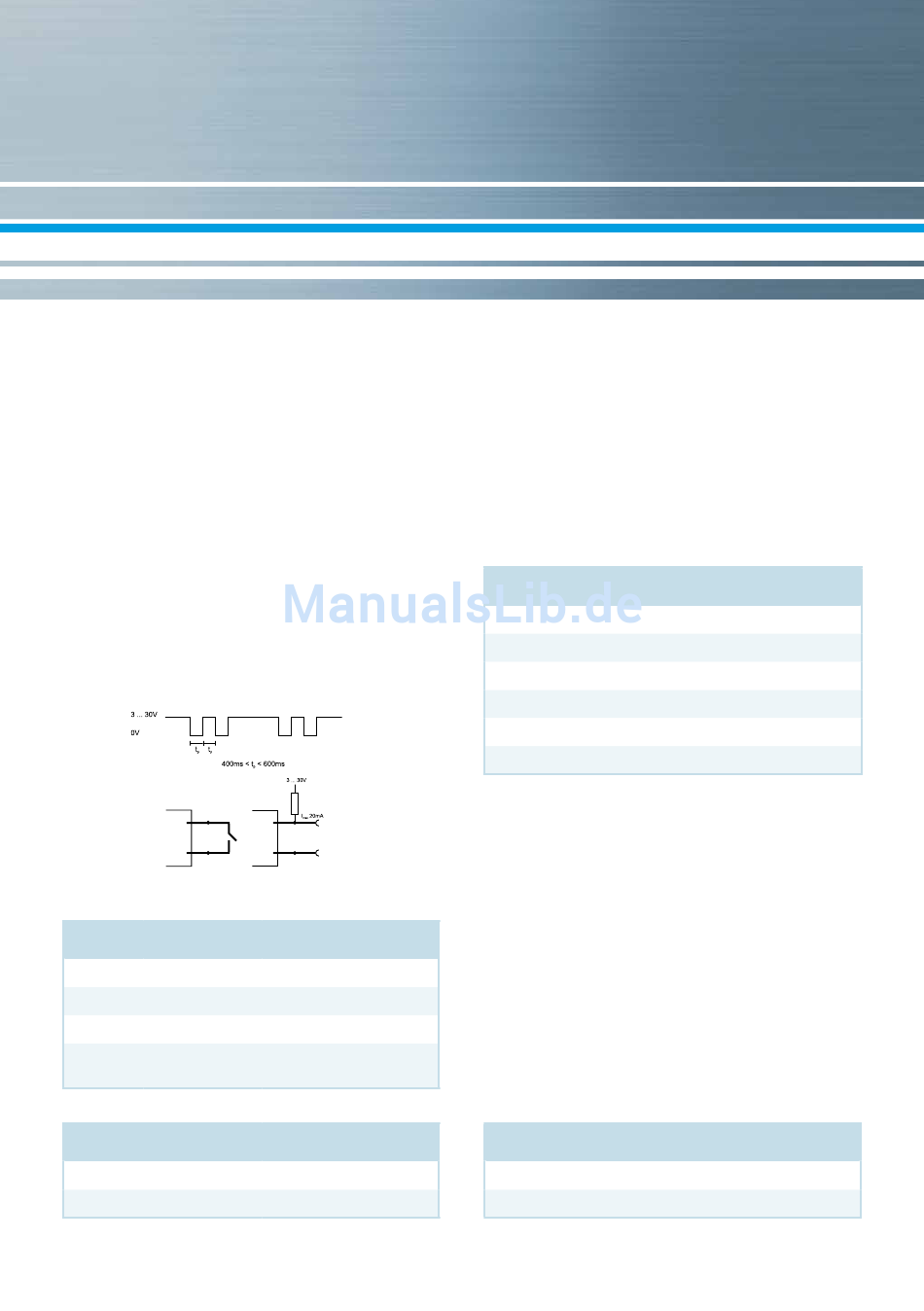

Impulsein- und ausgänge (optional)
Bei Geräten mit Impulseingängen ist die Impulswertigkeit im Display abrufbar (siehe Anzeigenübersicht,
Ebene 4).
Die Impulswertigkeit der Ausgänge ist fest eingestellt und entspricht der letzten Stelle des zugehörigen
Anzeigenwerts.
Beispiel:
Ausgang 1 = Energieausgang
Energieanzeige = XXXXX.XXX
Letzte Stelle = 0,001 MWh = 1 kWh
Ausgangsimpuls = 1 kWh
In 1...3
GND
Eingang
Farbe Anschluss
weiss I/O 1
gelb I/O 2
grün I/O 3
braun GND
Technische Daten M-Bus
Kabellänge
Kabel
Out 1...3
GND
Ausgang
Bedeutung
Ein-/Ausgang 1
Ein-/Ausgang 2
Ein-/Ausgang 3
Gemeinsame Masse
für I/O 1-3
1,5 m
D=3,8 mm, 2-adrig
Technische Daten I/O
Belastung
I/O 1, 2, 3
Kabel
Tastverhältnis
Kabellänge
In 1...3 Out 1...3
Eingangsfrequenz
GND GND
Eingang Ausgang
Im Lieferumfang ist ein fest angeschlossenes
Kabel enthalten; die externe Beschaltung ist
selbst vorzunehmen.
M-Bus (optional)
Die optionale M-Bus Schnittstelle entspricht der
Norm EN 1434-3 und arbeitet fest mit 2400 Baud.
Die beiden Kabeladern können in beliebiger
Reihen folge an das M-Bus Netz angeschlossen
werden.
Farbe Anschluss
braun M-Bus 1
weiss M-Bus 2
max. 30V DC/20 mA
Open Drain, n-Kanal FET
D = 3,8 mm, 4-adrig
1:1 (Aus); 1:5 (Ein)
1,5 m
max. 1 Hz
Bedeutung
M-Bus-Leitung 1
M-Bus-Leitung 2
5
