Die beiden Hälften der Kunststoffverschrau-
■
bung in die drei Aussparungen (Sicken) des
Fühlers einlegen und zusammendrücken.
Montagehilfe als Positionierhilfe nutzen.
■
Temperaturfühler in die Einbaustelle einsetzen
■
und bis zum Anschlag des Dichtbundes am
12-Kant handfest anziehen (Anzugsmoment
3-5 Nm).
Die optional im Durchflusssensor integrierte
■
Temperaturfühlereinbaustelle muss mit einer
Benutzersicherung versehen sein.
Temperaturfühler nach dem Einbau mit geeig-
■
neten Benutzersicherungen vor unbefugtem
Herausziehen sichern (im Plombensatz ent-
halten).
Inbetriebnahme
Absperrorgane (Kugelhähne) langsam öffnen.
■
Anlage entlüften, Druckschläge vermeiden.
Die Einbaustelle auf Dichtigkeit prüfen.
Sollte der Sleep-Mode des Zählers (Displayan-
■
zeige SLEEP 1) aktiviert sein, ist dieser durch
langen Tastendruck (>5s) zu deaktivieren.
Bei laufender Anlage kontrollieren, ob die Volu-
■
menanzeige weiterschaltet und die angezeig-
ten Temperaturen mit den tatsächlich vorhan-
denen Temperaturen übereinstimmen (siehe
Anzeigenübersicht).
Aktualisierung der Temperaturanzeigen ab-
■
warten (1-2 sec).
Nach abgeschlossener Inbetriebnahme Benut-
■
zersicherungen anbringen.
Vorlauf
Vorlauf
Rücklauf
Rücklauf

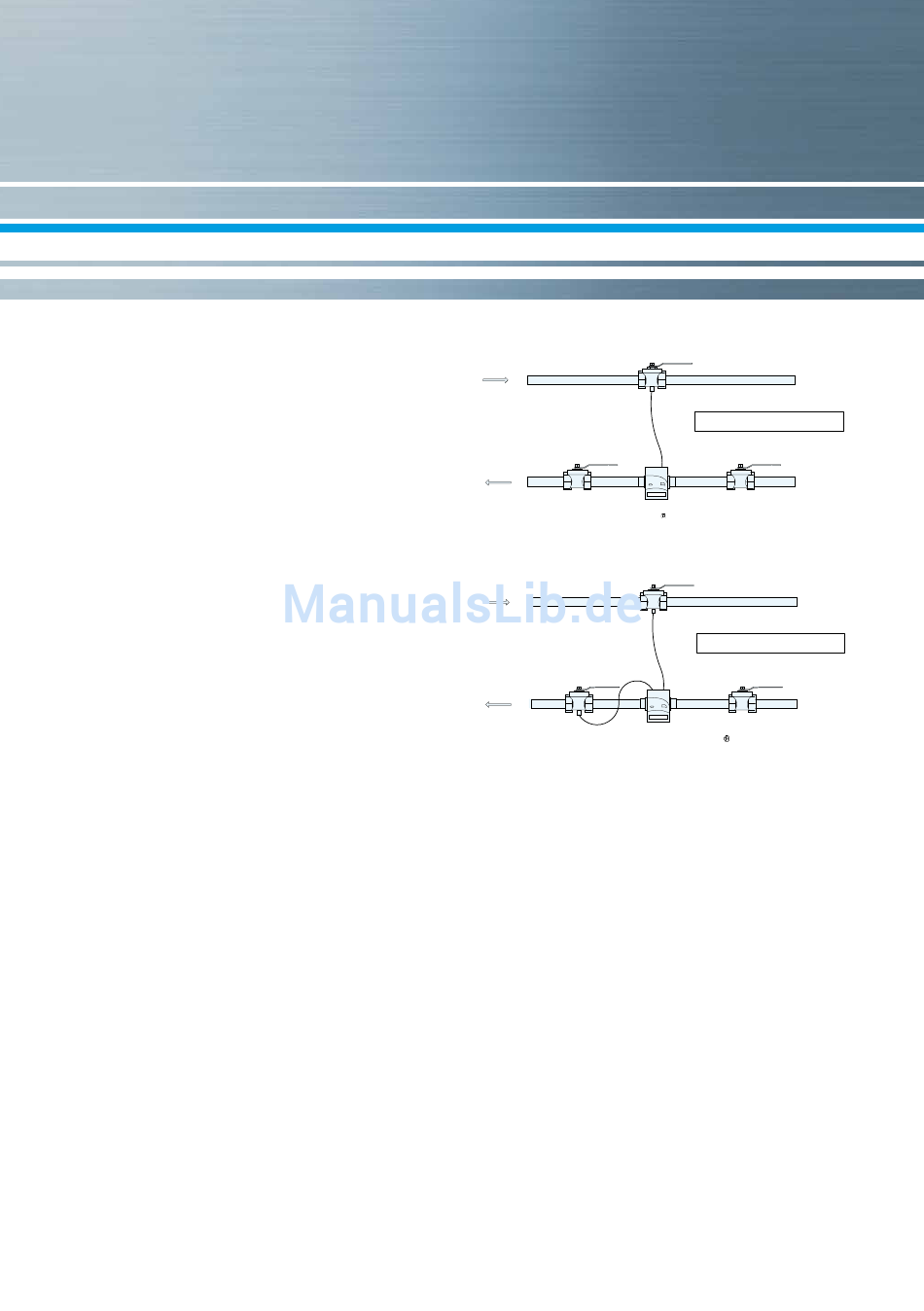

Asymmetrischer Fühlereinbau bei zelsius C5-ISF mit RF im Volumenmessteil integriert
Asymmetrischer Fühlereinbau bei zelsius C5-ISF mit RF im Volumenmessteil integriert
Vorlauf
Vorlauf
Rücklauf
Rücklauf
Symmetrischer Fühlereinbau bei zelsius C5-ISF
Symmetrischer Fühlereinbau bei zelsius C5-ISF
Inbetriebnahmeprotokoll gemäß PTB-Richtli-
■
nie TR K9 ausfüllen.
Hinweis zum Einbau in Bestandstauchhülsen:
Der C5 kann in Verbindung mit Bestandstauch-
hülsen entsprechend dem Artikel „Einsatz MID-
konformer Temperaturfühler für Wärmezähler
in Bestandstauchhülsen", veröffentlicht in den
PTB-Mitteilungen 119 (2009), Heft 4, eingesetzt
werden.
Die Regelung hat nach aktuellem Stand den
Geltungszeitraum bis 30.10.2016. Für die Iden-
tifikation und Kennzeichnung der in Verbindung
mit C5 einsetzbaren Bestandstauchhülsen kann
von ZENNER ein Identifikations- und Kennzeich-
nungsset bezogen werden.
Verbraucher
Verbraucher
Verbraucher
Verbraucher
