nationalen Regelungen für eichpflichtige Geräte.
Die Eichgültigkeitsdauer beträgt in Deutschland
unverändert 5 Jahre für Wärmezähler. Nach
Ablauf dieser Frist darf das Messgerät zur Ab-
rechnung im geschäftlichen Verkehr nicht mehr
eingesetzt werden. Die Regelungen bzw. die
Gültigkeitsdauer können in anderen EU Ländern
abweichend sein.
Hiermit erklärt ZENNER International GmbH & Co.
KG, dass dieses Produkt mit der Prüfbeschei-
nigungsnummer DE-12-MI004-PTB010
wesentlichen Anforderungen der Richtlinien
2014/32/EU (Messgeräterichtlinie) und 89/336/
EWG (Elektromagnetische Verträglichkeit) ent-
spricht.
Die zugehörige Konformitätserklärung kann un-
ter www.zenner.de heruntergeladen werden.
Elektromagnetische Störungen
zelsius ® C5-CMF erfüllt die nationalen und inter-
nationalen Anforderungen an die Störsicherheit.
Um Fehlfunktionen durch darüber hinaus gehende
Störungen zu vermeiden, dürfen Leuchtstoffröh-
ren, Schaltkästen oder elektrische Ver braucher
wie Motoren und Pumpen nicht in un mittel-
barer Umgebung des Zählers montiert werden.
Vom Zähler abgehende Leitungen dürfen nicht
parallel zu netzführenden Leitungen (230V) ver-
legt werden (Abstand mind. 0,2 m).
Pflegehinweise
Kunststoffoberflächen nur mit feuchtem Tuch rei-
nigen. Keine scheuernden oder aggressiven Rei-
nigungsmittel einsetzen! Das Gerät ist über die
Einsatzdauer wartungsfrei. Reparaturen können
nur vom Hersteller vorgenommen werden.
4
Impulsein- und -ausgänge
(optional)
Bei Geräten mit Impulseingängen ist die Impuls-
wertigkeit im Display abrufbar (siehe Anzeigen-
übersicht, Ebene 4).
Die Impulswertigkeit der Ausgänge ist fest einge-
stellt und entspricht der letzten Stelle des zuge-
hörigen Anzeigenwerts.

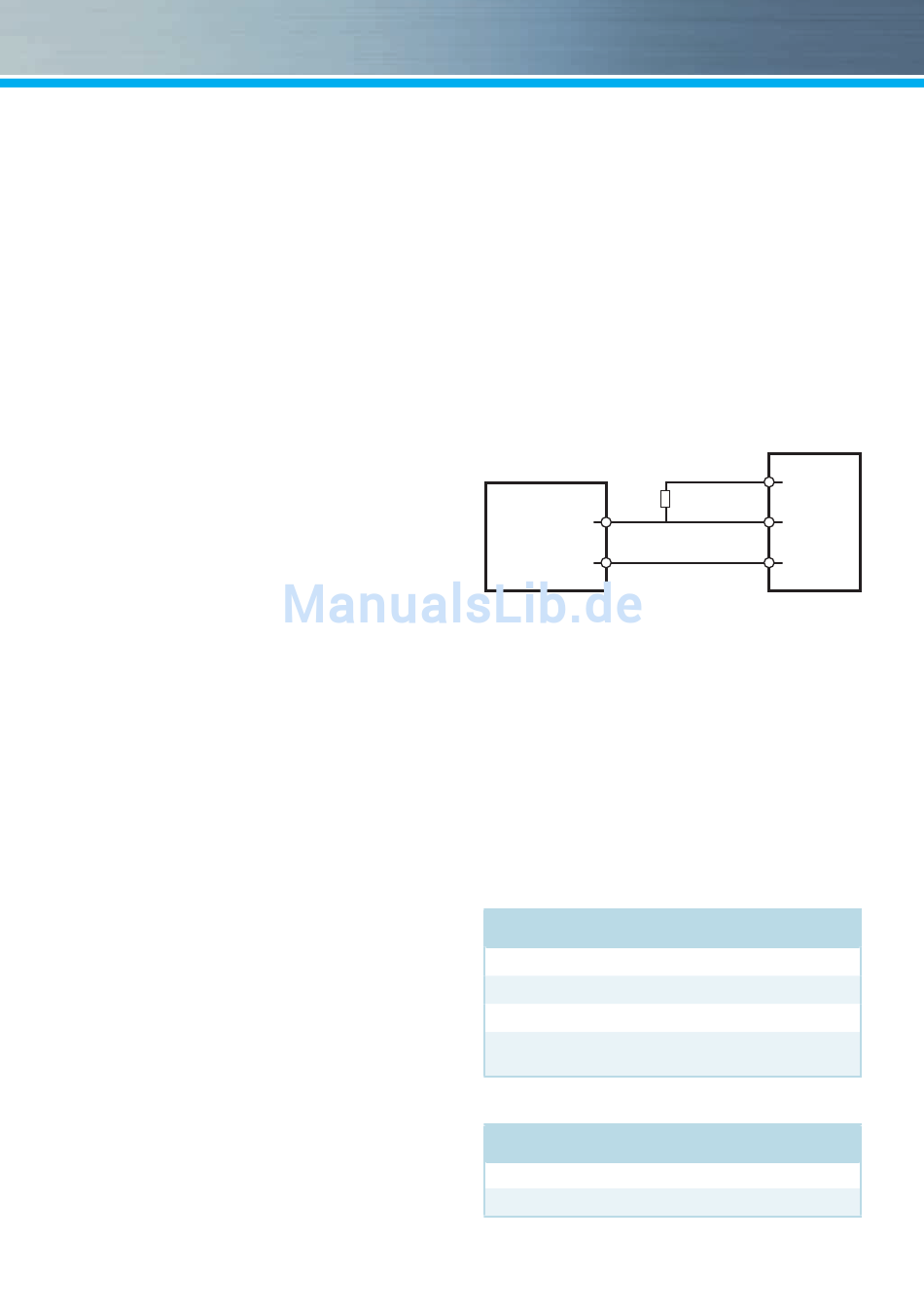

Typische Beschaltung*
weiss
den
gelb
grün
braun
(*) Der Anschluß eines externen Widerstandes
kann notwendig sein, um die Strombegrenzung
zu gewährleisten
Beispiel:
Ausgang 1 = Energieausgang
Energieanzeige = XXXXX.XXX
Letzte Stelle = 0,001 MWh = 1 kWh
Ausgangsimpuls = 1 kWh
Farbe
weiss
gelb
grün
braun
Technische Daten M-Bus
Kabellänge
Kabel
U=3...30V
Imax=20mA*
Anschluss Bedeutung
I/O 1 Ein-/Ausgang 1
I/O 2 Ein-/Ausgang 2
I/O 3 Ein-/Ausgang 3
Gemeinsame Masse
GND
für I/O 1-3
1,5 m
D=3,8 mm, 2-adrig
V Out
Pulse
GND
